Kawasaki VULCAN900 CLASSIC 2006 Manuel D'atelier page 339

Vilebrequin / bielles
•

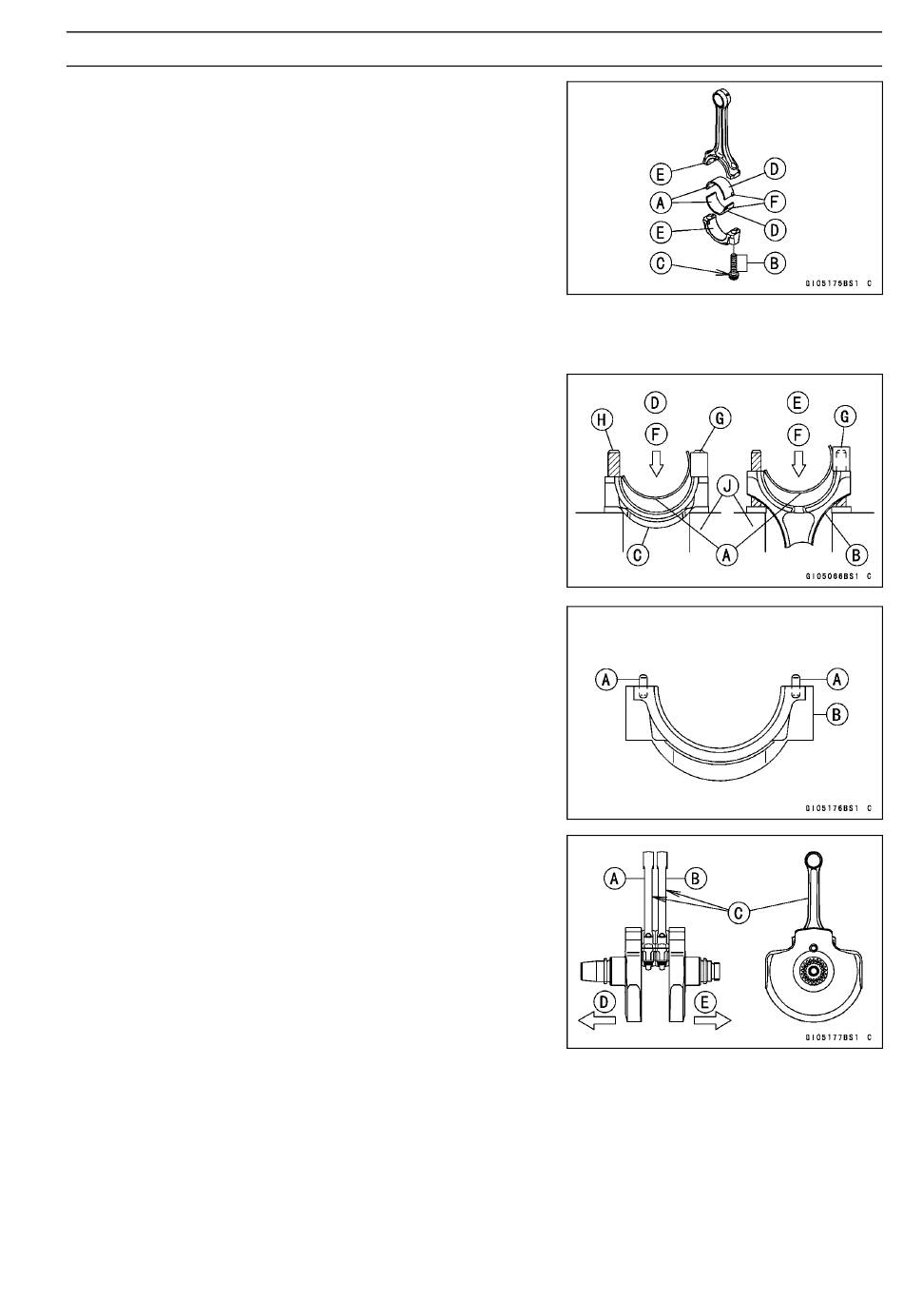

Appliquez de l'huile au bisulfure de molybdène sur les
surfaces intérieure des garnitures de palier supérieure et
inférieure [A].
•
Appliquer un peu d'huile moteur sur les filets [B] et la sur-
face de siège [C] des boulons de tête de bielle.
•
Une fois remplacées les garnitures de palier, reposez-les
comme suit.
○
N'appliquez pas d'huile au bisulfure de molybdène sur
l'extérieur [D] des garnitures ou sur l'intérieur [E] de la
bielle et du capuchon.
○
Reposez les garnitures de sorte que leurs clous [F] soient
du même côté, et fixez-les dans les trous de la bielle et
du capuchon.
○
Lors de la repose des garnitures [A], veillez à ne pas en-
dommager la surface d'insertion avec le sommet de bielle
[B] ou le capuchon [C]. Voici une façon de reposer les gar-
nitures :
Montage [D] de capuchon
Montage [E] sur la bielle
Poussez [F]
Goupilles de positionnement [G]
Boulons de tête de bielle [H]
Blocs adéquats [J]
•
Assurez-vous que les goupilles de positionnement [A] sur
les chapeaux [B] soient en position.
•
Reposez le chapeau sur la bielle, en alignant les marques
de diamètre.
○
La bielle gauche [A] va au cylindre arrière et la bielle droite
[B] va au cylindre avant.
○
Installez les bielles de telle manière que leurs marques
de "bossage" [C] soient orientées vers le côté droit du
moteur.
Côté gauche du moteur [D]
Côté droit du moteur [E]
•
Éliminez les débris et nettoyez la surface des garnitures.
•
Serrez :
Couple de serrage -
Boulons de tête de bielle : 46 N·m (4,7 m·kgf)
VILEBREQUIN / TRANSMISSION 9-13
