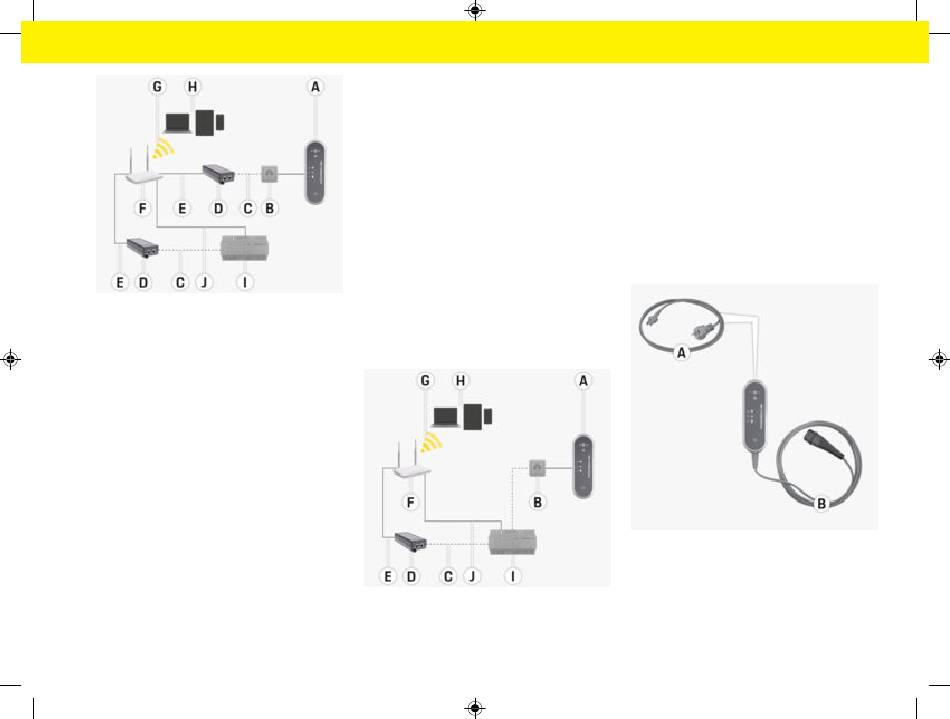

Fig. 40 Cargador y administrador de potencia
conectados a través de un enrutador (aplicación de
ejemplo)
Porsche Mobile Charger Plus
A
Toma de corriente
B
Conexión de red a través de comunicación me-
C
diante línea de potencia (PLC)
Adaptador de PLC
D
Conexión de red a través de Ethernet
E
Enrutador
F
Wifi
G
Dispositivo móvil
H
Administrador de potencia
I
Conexión de red a través de Ethernet (alternativa)
J
Opción 4: Cargador y administrador de po-
tencia conectados directamente a través de
PLC
Como el administrador de potencia tiene un adap-
tador de PLC integrado, el cargador y el administra-
dor de potencia también se pueden conectar direc-
tamente a través de PLC. Luego, el administrador
de potencia se conecta nuevamente al enrutador a
través de wifi, PLC o Ethernet.
Al igual que con las opciones 2 y 3, su dispositivo
móvil puede acceder a la aplicación web del adminis-
trador de potencia (y el cargador) a través del enruta-
dor. El cargador puede seguir utilizándose mediante
los botones o la aplicación web del cargador. Sin em-
bargo, esto anula la configuración del administrador
de potencia para limitar la corriente de carga.
g Refer to chapter "Administrador de potencia" on
page 100.
Fig. 41 Cargador y administrador de potencia
conectados directamente a través de PLC (aplicación
de ejemplo)
Porsche Mobile Charger Plus
A
Toma de corriente
B
Conexión de red a través de comunicación me-
C
diante línea de potencia (PLC)
Adaptador de PLC
D
Conexión de red a través de Ethernet
E
Enrutador de wifi
F
Wifi
G
Dispositivo móvil
H
Administrador de potencia
I
Conexión de red a través de Ethernet (alternativa)
J

Conexiones en la unidad de control

Fig. 42 Conexiones en la unidad de control
Cable de alimentación
A
Cable del vehículo
B
El cable de alimentación se retira y se conecta en la
A
parte superior de la unidad de control.
El cable del vehículo se retira y se conecta en la
B
parte inferior de la unidad de control.
