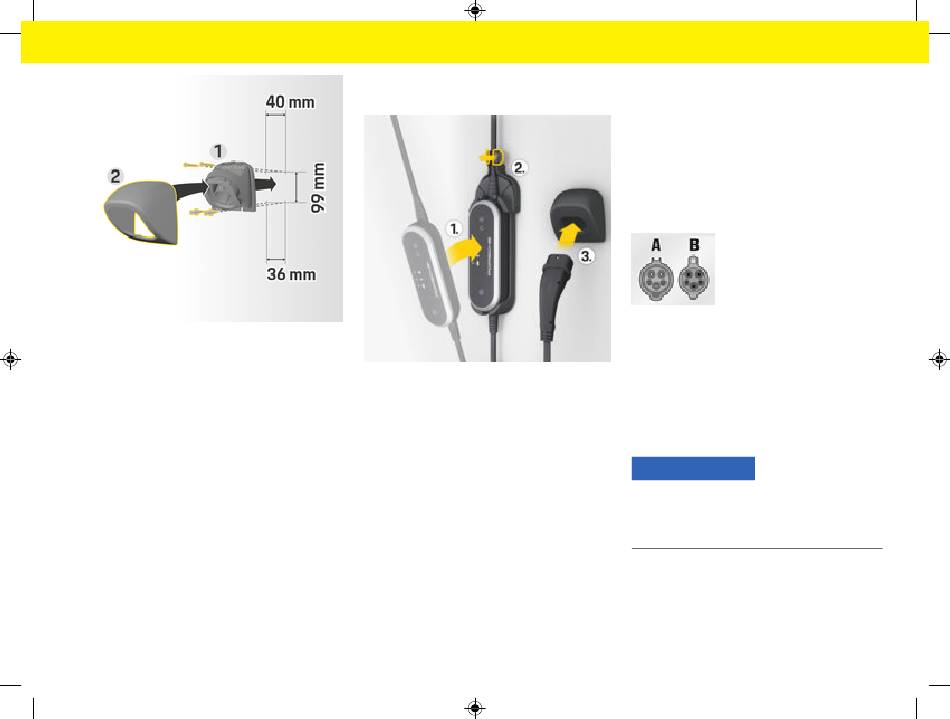

Fig. 28 Cotes de perçage
1. Retirez le support de prise du couvercle
1
(Fig. 28) (Fig. 28).
2
2. Marquez les trous de perçage sur le mur.
3. Percez les trous de montage et insérez les che-
villes.
4. Vissez le support de prise (Fig. 28) dans le mur.
1
5. Placez le couvercle (Fig. 28) sur le support de
2
prise (Fig. 28) par le bas et pressez vers le
1
haut.
Fixation du module de commande au
support mural
Fig. 29 Fixation du module de commande
1. Acheminez le câble du véhicule par l'ouverture
inférieure du support mural, insérez le module de
commande sur les languettes de verrouillage et
poussez vers l'arrière.
2. Acheminez le câble d'alimentation par l'ouverture
supérieure du support mural et verrouillez l'an-
neau de retenue en poussant vers la gauche.
3. Insérez prudemment la prise de courant dans le
support de prise.

Configuration

Recharge du véhicule et câbles
d'alimentation
Informations sur les câbles et prises de
recharge des véhicules
En fonction de l'équipement du véhicule propre au
pays, différentes bornes de recharge
A
recharge sont disponibles.
B
CEI 62196-2/
SAE-J1772-2009
Type 1 UL
Choix du câble d'alimentation
Pour une recharge régulière à vitesse de recharge
optimale, utilisez exclusivement les câbles d'alimen-
tation décrits ci-après. La puissance de recharge
maximale est de 9,6 kW (en fonction de la version
du dispositif, des réglementations nationales, du ré-
seau électrique/du branchement domestique et du
chargeur de bord).
AVIS
Dans certains pays, seuls des câbles d'alimentation
peuvent être utilisés. Lors de trajets à l'étranger,
emportez toujours avec vous le câble d'alimentation
adapté au pays de votre destination.
