Kontrol ünitesi

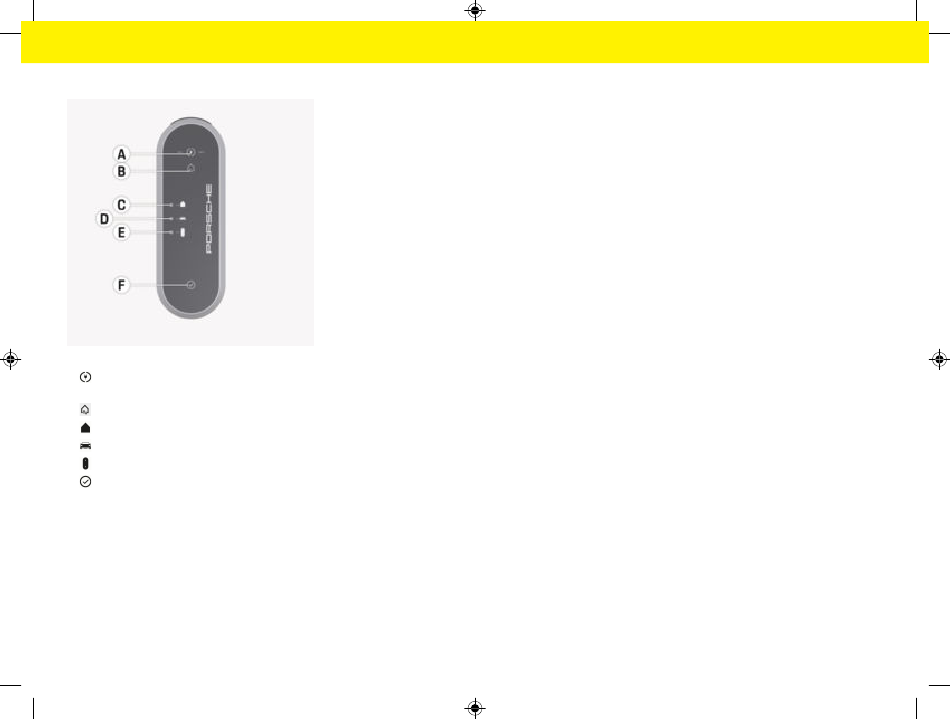

Çizim 133 Kontrol ünitesi
A
%50 ve %100 gösterge lambaları bulunan ŞARJ
DURUMU düğmesi
B
GÜÇ YÖNETİCİSİ gösterge lambası
C
EV BAĞLANTISI gösterge lambası
D
ARAÇ gösterge lambası
E
ŞARJ CİHAZI gösterge lambası
F
ÇOK FONKSİYONLU DÜĞME
ŞARJ DURUMU düğmesi, %50 veya %100 arasında
seçim yapılması veya güç yöneticisi moduna dönüş
için kullanılır. Güç yöneticisi modunddayken bir güç
yöneticisi mevcut ise güç yöneticisi ile bağlantı kuru-
lur ve şarj gücü mevcut ayarlara uygun olarak adapte
edilir.
294
Cihazın aşağıdaki işlevleri ÇOK FONKSİYONLU
DÜĞME ile diğer düğmeler de kullanılarak ayarlanabi-
lir:
–
Güç yöneticisine tekrar bağlanma işlemini iptal
etme
–
Topraklama takibini devreye alma ve devre dışı
bırakma
–
Fabrika ayarlarına dönüş
–
Devre kesici hatasını sıfırlama
ve
düğmeleri ve
–
gösterge lambaları kontrol
A
F
B
E
ünitesinin çalışma durumunu farklı renkler ve yanıp
sönme şekliyle gösterir.
g 311. sayfadaki "Arızalar" bölümüne bakın.
g 306. sayfadaki "Şarj akımını sınırlama" bölümüne
bakın.
