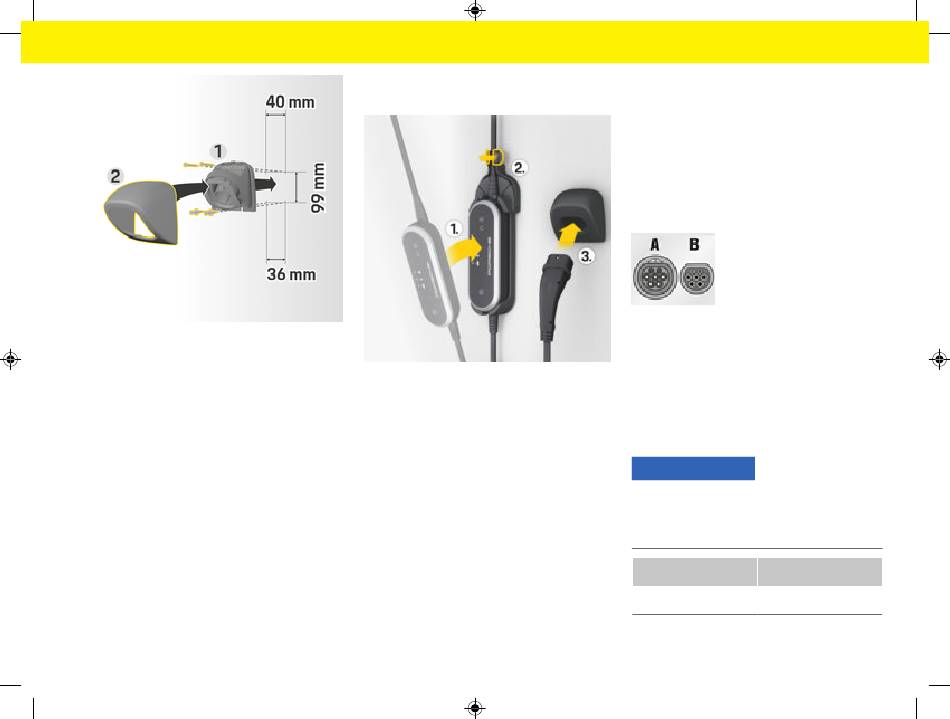

Fig. 64 Dimensões de perfuração
1. Remova o prendedor do conector
1
tampa (Fig. 64).
2
2. Marque os furos na parede.
3. Perfure os furos para a montagem e insira os
conectores de parede.
4. Parafuse o prendedor do conector
parede.
5. Fixe a tampa (Fig. 64) no prendedor do conec-
2
tor (Fig. 64) pela parte de baixo e empurre para
1
cima.
Fixando a unidade de comando ao su-
porte básico para parede
(Fig. 64) da
Fig. 65 Prendendo a unidade de comando
1. Passe o cabo do veículo pela abertura inferior
do suporte básico para parede, posicione a parte
inferior da unidade de comando na guia de trava-
mento e empurre para trás para encaixar.
(Fig. 64) na
1
2. Passe o cabo de alimentação pela abertura supe-
rior no suporte básico para parede e trave o anel
de retenção empurrando-o para a esquerda.
3. Insira o plugue do veículo no prendedor do co-
nector.
Configuração
Cabos de carga e de alimentação
do veículo
Informações sobre cabos e conectores
de carga do veículo
Diferentes portas de carga do veículo
A
do veículo estão disponíveis, dependendo do equi-
B
pamento do veículo.
IEC 62196-2
Tipo 2
Selecionando cabos de alimentação
Para carregamento regular com velocidade de carga
ideal, utilize somente os cabos de alimentação indi-
cados a seguir. A potência de carregamento máximo
possível é de até 11 kW (dependendo do tipo de
dispositivo, das regulamentações nacionais, da rede
elétrica/conexão doméstica e do carregador on-bo-
ard).
NOTA
Use apenas cabos de alimentação aprovados para o
país onde você está. Quando estiver dirigindo no ex-
terior, tenha sempre consigo o cabo de alimentação
adequado para uso no país que você está visitando.
País Cabos de alimentação
Rússia, Ucrânia 5, 6, 7, 8, C
Configuração
e conectores
