Porsche Mobile Charger Plus
A
Elektritoite pistikupesa
B
Võrguühendus elektriliini kaudu (PLC)
C
PLC adapter
D
Võrguühendus Etherneti kaudu
E
Marsruuter
F
WiFi
G
Mobiilseade
H
Energiahaldur
I
Võrguühendus Etherneti kaudu (alternatiiv)
J
Variant 4: laaduri ja energiahalduri otseü-
hendus PLC kaudu
Kuna energiahalduril on sisseehitatud PLC adapter,
saab laaduri ja energiahalduri ühenduse luua otse PLC
kaudu. Energiahalduri ühenduse loomine marsruute-
riga toimub omakorda WiFi, PLC või Etherneti kaudu.
Mobiilseadmete juurdepääs energiahalduri (ja laa-
duri) veebirakendusele toimub variantide 2 ja 3 korral
marsruuteri kaudu. Laaduri kasutamine seadmel ole-
vate nuppude abil või laaduri veebirakenduse kaudu
on jätkuvalt võimalik. Sel juhul saab energiahalduri
laadimisvoolu piiramise seaded tühistada.
g Vt ptk „Energiahaldur" lk 181.

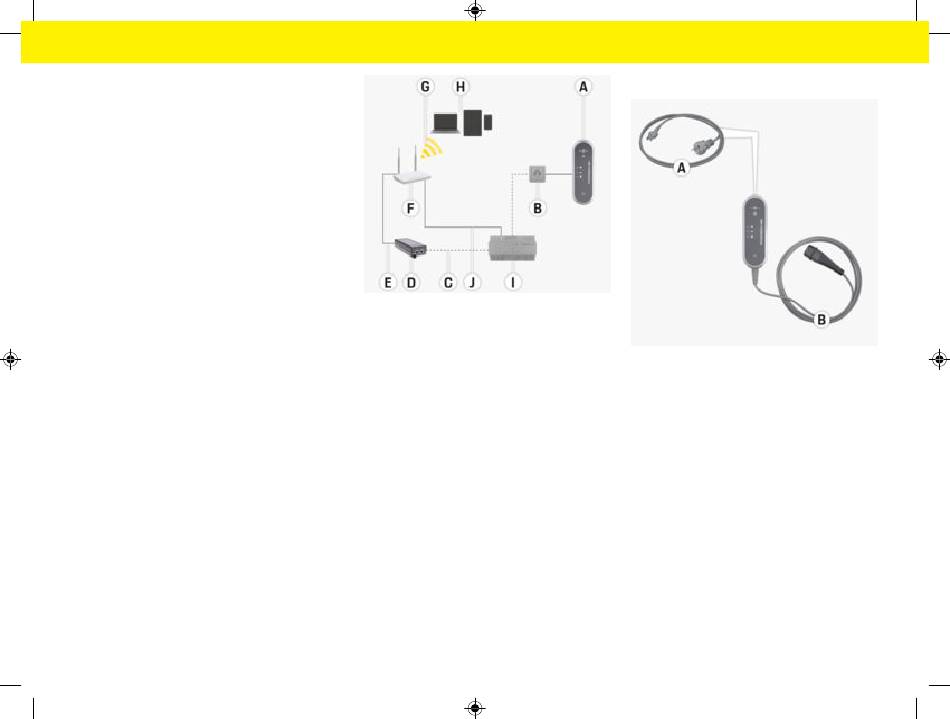

Joonis 77 laaduri ja energiahalduri otseühendus PLC
kaudu (rakendusnäide)
Porsche Mobile Charger Plus
A
Elektritoite pistikupesa
B
Võrguühendus elektriliini kaudu (PLC)
C
PLC adapter
D
Võrguühendus Etherneti kaudu
E
WiFi-marsruuter
F
WiFi
G
Mobiilseade
H
Energiahaldur
I
Võrguühendus Etherneti kaudu (alternatiiv)
J
Juhtseadise ühendused
Joonis 78 Juhtseadise ühendused
Toitekaablid
A
Sõiduki kaabel
B
Toitekaablit saab eemaldada ja sisestada juhtsea-
A
dise ülaosas.
Sõiduki kaablit saab eemaldada ja sisestada juht-
B
seadise allosas.
Ülevaade
