2.

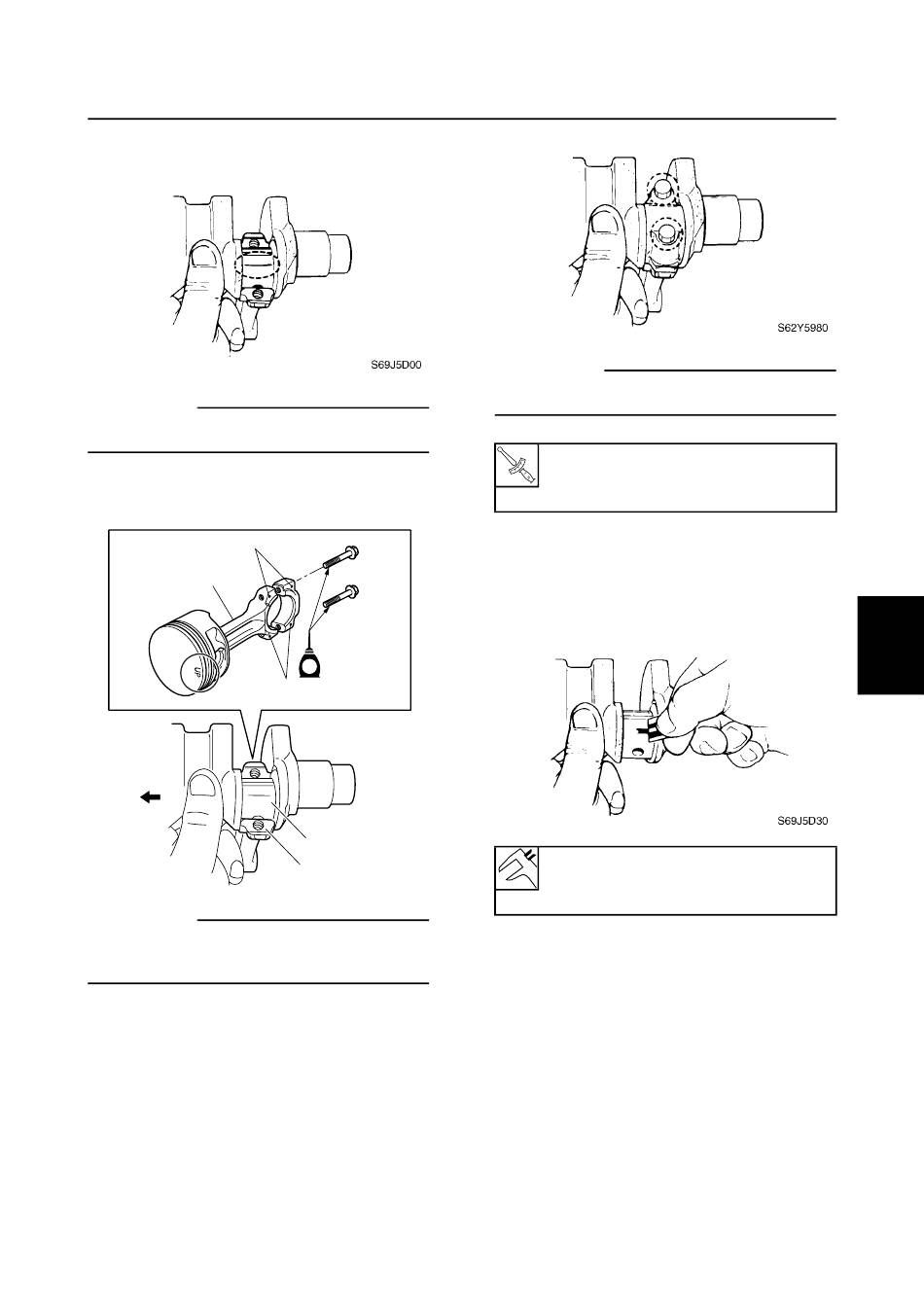

Placez un morceau de Plastigauge (PG-1)
sur le maneton, parallèlement au vilebrequin.
REMARQUE:
Veillez à ne pas placer le Plastigauge (PG-1) sur
l'orifice d'huile du maneton du vilebrequin.
Installez la bielle 1 sur le maneton 2.
3.
a
1
È
REMARQUE:
Veillez à ce que les saillies a de la bielle soient
orientées côté volant magnétique È du vilebre-
quin.
4.
Serrez les boulons des chapeaux de bielles
au couple spécifié en 2 étapes.
6AG3J21
E
a
2
1
S6AG5940
REMARQUE:
Ne faites pas tourner la bielle tant que la mesure
du jeu de l'huile du maneton n'est pas terminée.
Boulon du capuchon de bielle:
1er: 6 N·m (0,6 kgf·m, 4,4 ft·lb)
2e: 12 N·m (1,2 kgf·m, 8,9 ft·lb)
5.
Déposez le capuchon de bielle et mesurez la
largeur du Plastigauge (PG-1) comprimé sur
chaque maneton. Vérifiez si les bielles et le
vilebrequin sont hors spécifications et rem-
placez-les tous ensemble le cas échéant.
Jeu de l'huile du maneton (données de
référence):
0,021–0,045 mm (0,0008–0,0018 in)
Vérification du jeu de l'huile du tourillon
du vilebrequin
1.
Nettoyez les paliers de vilebrequin, les tou-
rillons de vilebrequin et les éléments de
palier du carter et du bloc moteur.
2.
Placez le bloc moteur à l'envers sur un établi.
Bloc moteur
1
2
3
4
5
6
7
8
5
9
5-56
