Dépose du bloc de propulsion et
d'alimentation
1.
Débranchez le câble de sécurité de démar-
rage embrayé, puis déposez le couvercle de
pignon et le démarreur manuel. (Modèle à
démarrage manuel)
Déposez le couvercle de pignon et le couver-
cle de volant magnétique. (Modèle à démar-
rage électrique)
REMARQUE:
Avant de déposer le couvercle de volant magnéti-
que, retirez les boulons du support de fixation de
la boîte de raccordement. (Modèle à relevage
assisté)
2.
Déposez la plaque d'arrêt. Débranchez les
câbles de la batterie. (Modèle à démarrage
électrique)
Débranchez les câbles de la batterie et le
coupleur du faisceau principal 10 broches.
(Modèle à commande à distance)
Débranchez le flexible de rinçage 1, le tuyau
3.
d'eau de refroidissement 2 et le tuyau de
carburant 3.
1
4.
Déposez le couvercle de la boîte de raccor-
dement, puis les attaches en plastique 4 et
les colliers 5.
5.
Débranchez le fil du coupe-circuit de sécurité
du contacteur d'arrêt du moteur (W) 6. Reti-
rez le boulon 7 et la borne du fil du coupe-
circuit de sécurité du contacteur d'arrêt du
moteur (B) 8. Débranchez les fils du contac-
teur de démarrage du moteur (R) 9 et (Br)
0. (Modèle à relevage manuel/Modèle à
barre franche)
Déposez les écrous de borne A, puis
débranchez les fils du moteur de relevage
assisté B et les fils du relais de relevage
assisté C. Débranchez le coupleur de l'inter-
rupteur de relevage assisté D et les fils de
l'interrupteur de relevage assisté (R) E.
(Modèle à relevage assisté)
5-27
Bloc de propulsion et d'alimentation
2
3

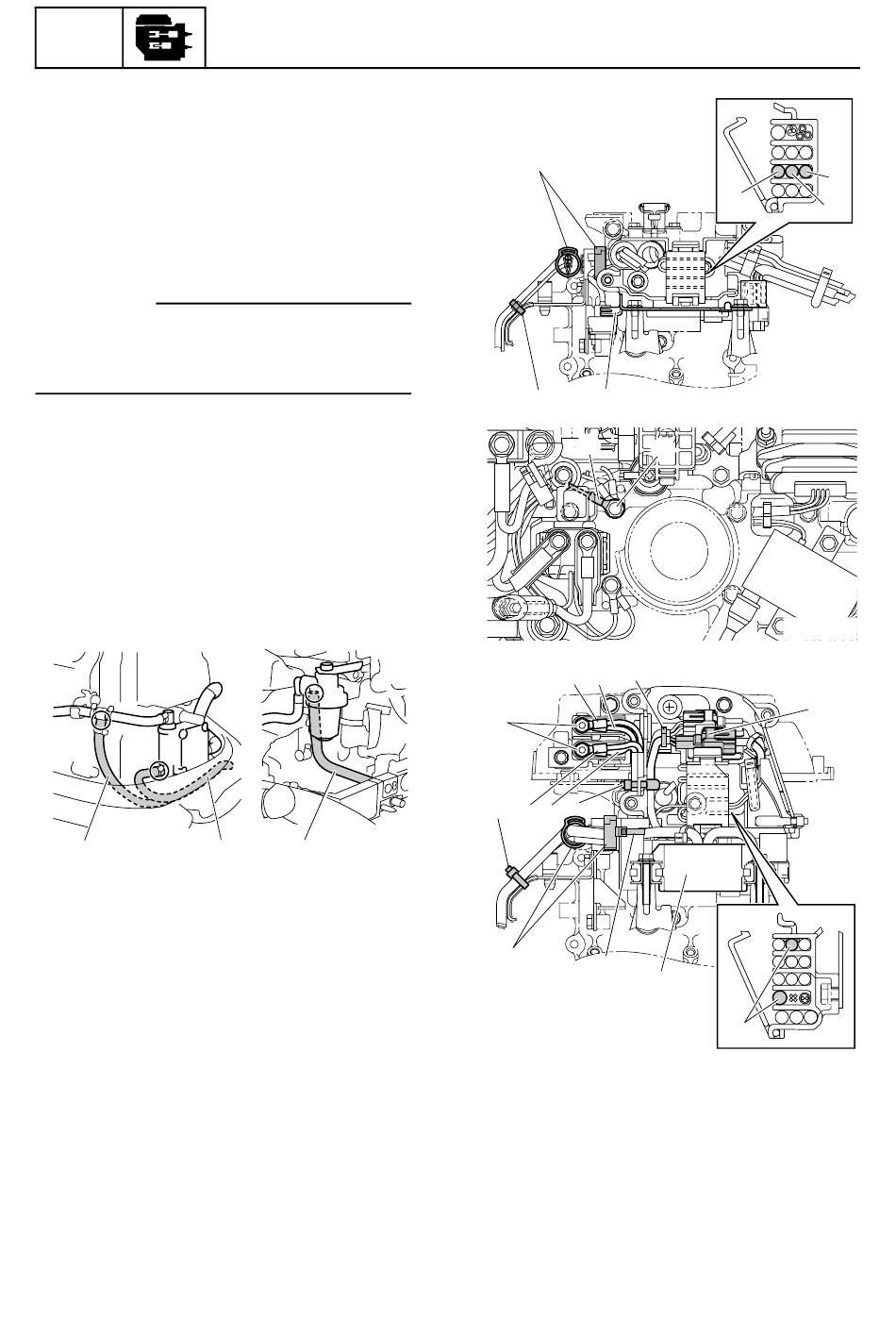

S6AG5D00
È
5
5
4
8
É
B C
A
B C 4
4
5
È Modèle à relevage manuel/Modèle à barre franche
É Modèle à relevage assisté
6.
Déposez le support de fixation de la boîte de
raccordement
manuel)
Déposez le relais de relevage assisté G.
(Modèle à relevage assisté)
9
F
7
5
4
G
E
F.
(Modèle
6
0
S6AG5D03
S6AG5D04
D
S6AG5D06
à
relevage
6AG3J21
