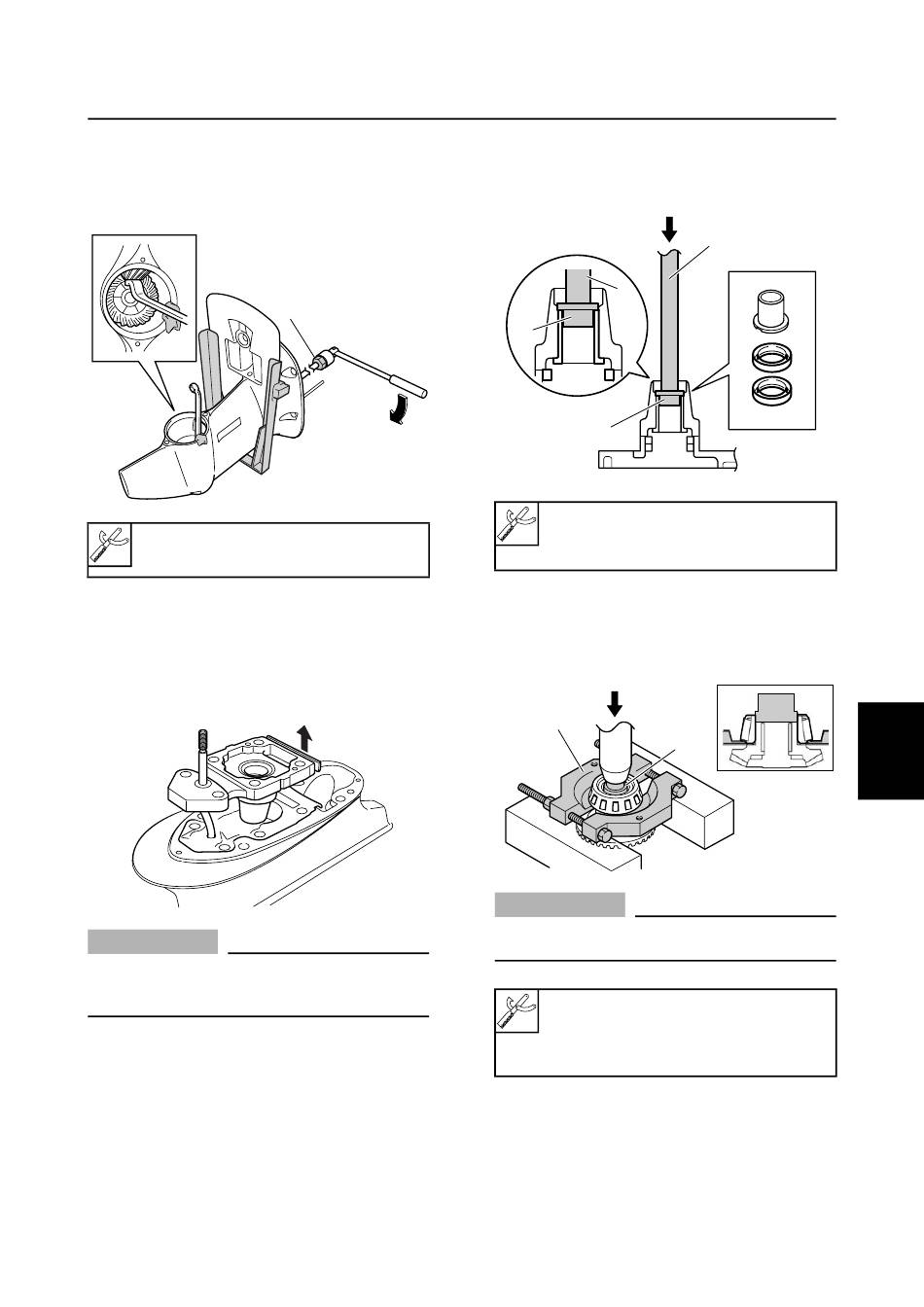

Dépose de l'arbre de transmission, du
boîtier d'arbre de transmission et de la
tige d'inverseur
1.
Déposez l'écrou du pignon.
Porte-arbre de transmission 1 1:
90890-06515
2.
Déposez le pignon, la/les cale(s) de pignon
et le palier de butée.
3.
Déposez l'arbre de transmission, puis le boî-
tier d'arbre de transmission, le joint et la tige
d'inverseur.
ATTENTION:
N'oubliez pas de déposer l'arbre de transmis-
sion avant de démonter son boîtier du carter
inférieur.
4.
Déposez le manchon d'arbre de transmis-
sion.
5.
Retirez le pignon de marche avant.
6AG3J21
6
1
S6AG6200
S6AG6220
Arbre de transmission et carter inférieur
Démontage du boîtier d'arbre de
transmission
1.
Déposez les joints SPI et la bague.
1
2
2
Tige d'entraînement L3 1: 90890-06652
Outil de montage de bagues 2:
90890-06649
Démontage du pignon de marche avant
1.
Déposez le roulement à rouleaux coniques
du pignon de marche avant à l'aide d'une
presse.
2
ATTENTION:
Ne réutilisez pas le roulement, remplacez-le
toujours par un neuf.
Accessoire de montage pour roulement
à aiguilles 1: 90890-06616
Décolleur de roulement 2:
90890-06534
6
1
S6AG6230
6
1
S6AG6240J
6-12
1
2
3
4
5
6
7
8
9
