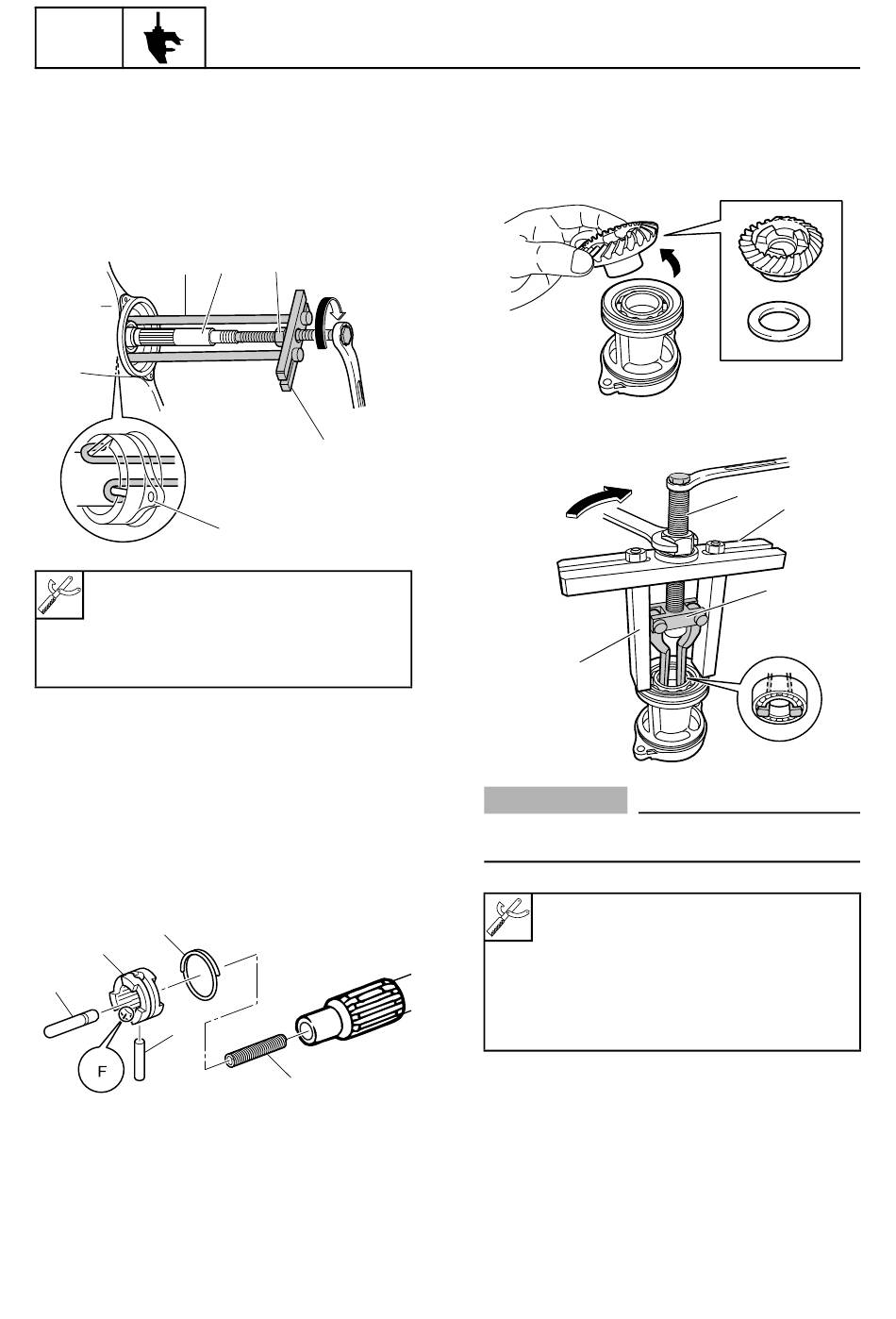

Dépose de l'ensemble boîtier d'arbre
d'hélice
1. Retirez les boulons du boîtier d'arbre
d'hélice.
Déposez le boîtier d'arbre d'hélice 1, puis
2.
l'arbre d'hélice 2.
5
Plaque de guide de butée 3:
90890-06501
Boulon de centrage 4: 90890-06504
Griffe d'extraction de boîtier de
roulement S 5: 90890-06564
Démontage de l'ensemble arbre d'hélice
Déposez le poussoir d'inverseur 1 de l'arbre
1.
d'hélice.
Déposez le ressort de clavette de crabot 2,
2.
puis déposez la clavette de crabot 3 et
l'embrayage à crabots 4.
3. Otez le ressort 5 de l'arbre d'hélice.
2
4
1
3
6-7
Embase
4
2
3
1
S6AG6080
5
S6AG6090
Démontage de l'ensemble de boîtier
d'arbre d'hélice
6
1. Déposez le pignon de marche arrière et la/les
cale(s).
2. Déposez le roulement à billes.
4
6
ATTENTION:
Ne réutilisez pas le roulement, remplacez-le
toujours par un neuf.
Plaque de guide de butée 1:
90890-06501
Boulon de centrage 2: 90890-06504
Ensemble extracteur de roulement 3:
90890-06535
Support de guide de butée 4:
90890-06538
3. Déposez les joints SPI et le roulement à
aiguilles.
6
S6AG6100
2
1
3
S6AG6110
