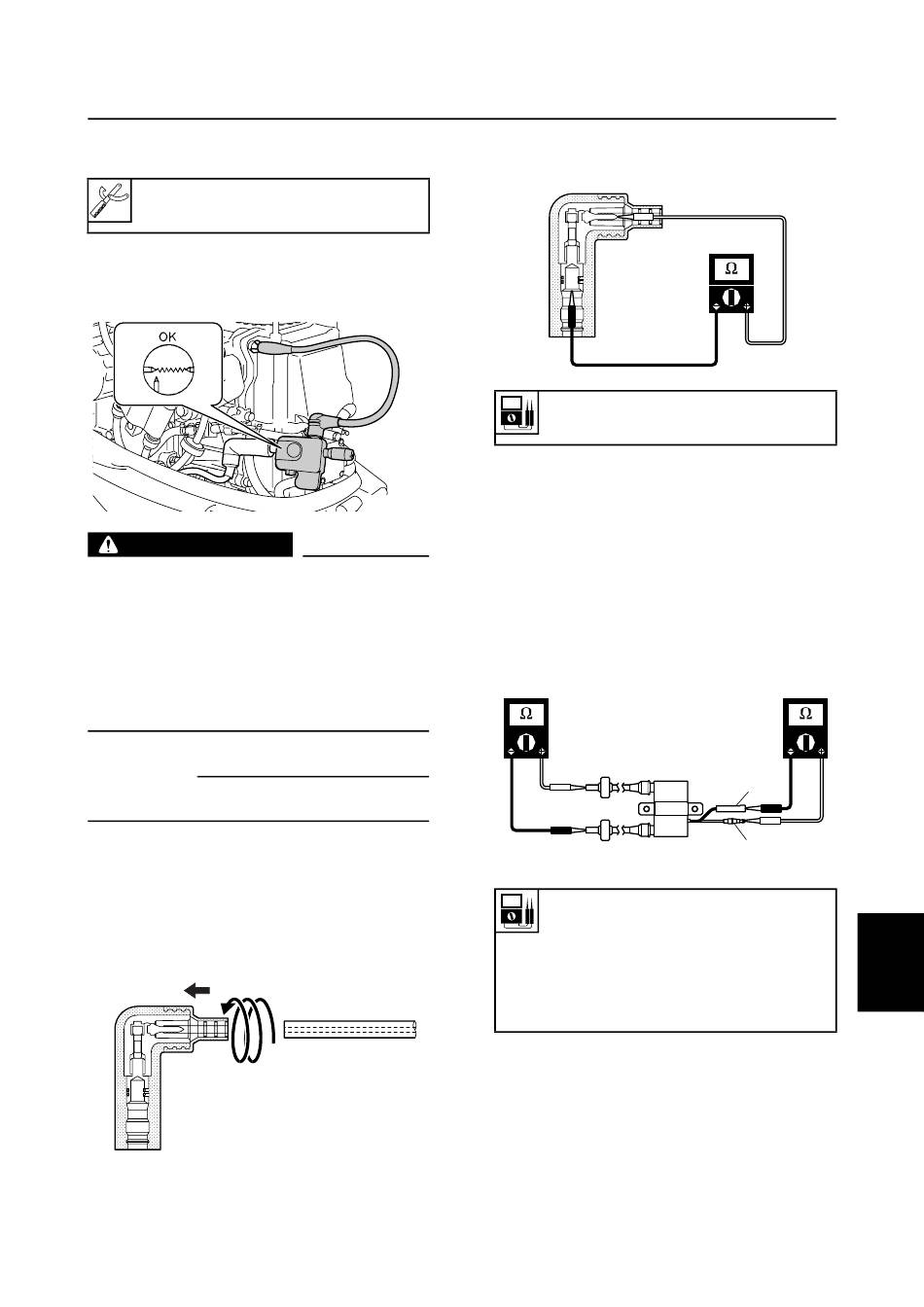

Système de démarrage / Système d'allumage et de commande d'allumage
2. Raccordez le capuchon de bougie à l'outil
d'entretien spécial.
Testeur d'allumage: 90890-06754
3. Démarrez le moteur et vérifiez s'il y a une
étincelle. S'il n'y a pas d'étincelle, vérifiez le
système d'allumage.
AVERTISSEMENT
• Ne touchez aucune des connexions de
l'outil d'entretien spécial.
• N'oubliez pas d'installer l'outil d'entretien
spécial sur le capuchon des bougies de
manière à ce que l'étincelle ne puisse pas
s'échapper.
• Effectuez toujours ce test à l'écart de tout
gaz ou liquide inflammable car il produit des
étincelles.
REMARQUE:
Répétez les étapes 2–3 pour chaque capuchon
de bougie.
Vérification du capuchon de bougie
1. Détachez les capuchons de bougies des fils
de bougies en faisant tourner les capuchons
dans le sens inverse des aiguilles d'une mon-
tre.
6AG3J21
2. Mesurez la résistance du capuchon de bou-
gie. Remplacez si hors spécifications.
Vérification de la bobine d'allumage
1. Débranchez les connecteurs de la bobine
S6AG8020
d'allumage.
2. Détachez les capuchons de bougies des fils
de bougies en faisant tourner les capuchons
dans le sens inverse des aiguilles d'une mon-
tre.
3. Mesurez la résistance de la bobine d'allu-
mage. Remplacez si hors spécifications.
8
4. Montez les capuchons de bougie sur les fils
correspondants, tournez les capuchons dans
le sens des aiguilles d'une montre, puis bran-
chez les connecteurs de bobine d'allumage.
S6AG8030
Résistance du capuchon de bougie:
3,75–6,25 kΩ
Résistance de la bobine d'allumage:
Bobine primaire:
Orange (O) – Noir (B)
0,26–0,35 Ω à 20 °C (68 °F)
Bobine secondaire:
Fil de bougie – Fil de bougie
6,8–10,2 kΩ à 20 °C (68 °F)
1
2
S6AG8040
3
8
4
5
6
B
7
O
S6AG8050
8
9
