REMARQUE:
Veillez à conserver les soupapes, ressorts et
autres pièces dans l'ordre dans lequel vous les
avez déposés.
Compresseur de ressort de soupape 9:
90890-04019
Compresseur de ressort de soupape 0:
90890-06320

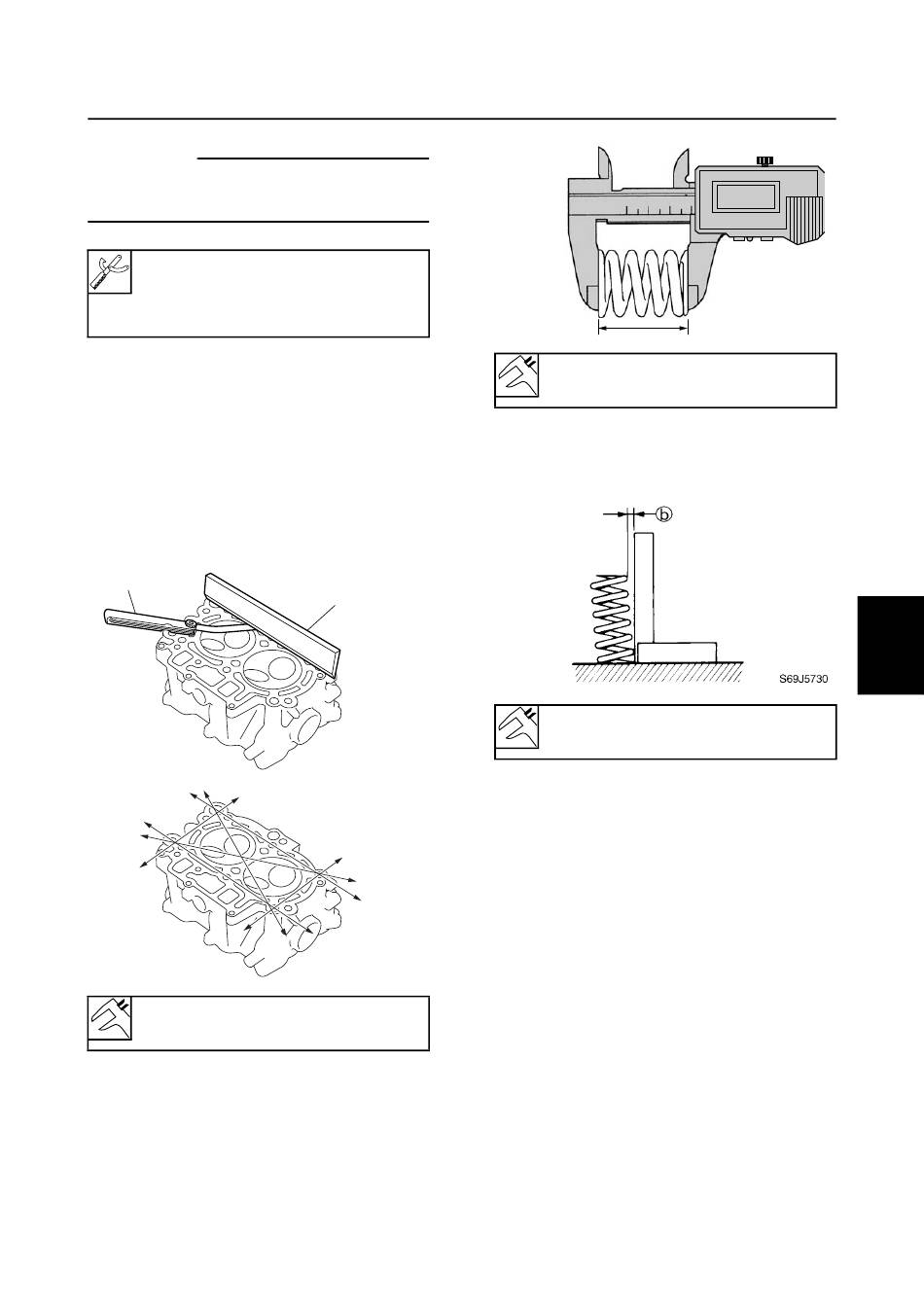

Vérification de la culasse
1.
Eliminez les dépôts de calamine des cham-
bres de combustion et vérifiez qu'elles ne
présentent aucune détérioration.
2.
Vérifiez le gauchissement de la culasse à
l'aide d'une règle 1 et d'une jauge d'épais-
seur 2 dans les directions illustrées. Rem-
placez
la
culasse
gauchissement est supérieur aux spécifica-
tions.
2
Limite de gauchissement de la culasse:
0,10 mm (0,0039 in)
Vérification du ressort de soupape
1.
Mesurez la longueur libre du ressort de sou-
pape a. Remplacez-les si la longueur est
inférieure aux spécifications.
6AG3J21
5
complète
si
le
1
S6AG5260
S6AG5270
5
Longueur libre du ressort de soupape
a: 32,63 mm (1,2846 in)
2.
Mesurez l'inclinaison du ressort de soupape
b. Remplacez-le si elle est supérieure aux
spécifications.
Limite d'inclinaison du ressort de
soupape b: 1,4 mm (0,055 in)
Culasse
a
S68V5775
5-38
1
2
3
4
5
6
7
8
9
