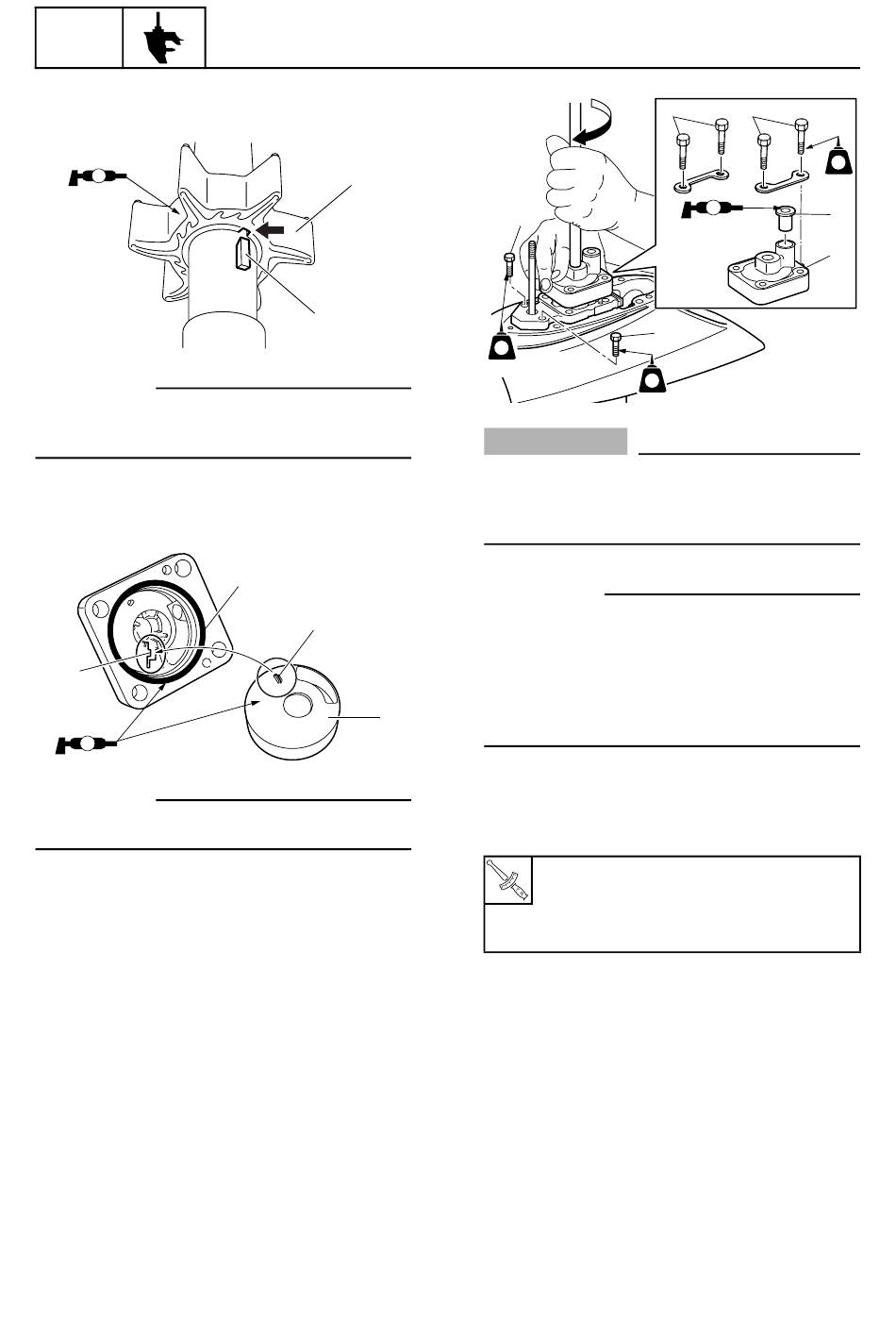

Montez la clavette demi-lune 3 et la turbine
2.
de pompe 4 sur l'arbre de transmission.
A A
REMARQUE:
Lorsque vous installez la turbine de pompe 4 sur
l'arbre de transmission, alignez la rainure de la
turbine de pompe sur la clavette demi-lune 3.
Montez la cartouche insert 5 et un joint tori-
3.
que neuf 6 dans le corps de pompe.
b
A A
REMARQUE:
Alignez la projection de la cartouche insert a sur
le trou b du corps de pompe.
4.
Installez l'ensemble de boîtier de la pompe à
eau 7 dans le carter inférieur, puis posez le
joint en caoutchouc 8.
6-17
Embase
4
3
S6AG6390
6
a
5
S6AG6570
0
LT
LT
572
LT
LT
572
ATTENTION:
Ne faites pas tourner l'arbre de transmission
dans le sens inverse des aiguilles d'une mon-
tre, car cela pourrait endommager la turbine
de pompe à eau.
REMARQUE:
• Appliquez de la graisse à l'intérieur du corps de
la pompe à eau.
• Tout en tournant l'arbre d'entraînement dans le
sens des aiguilles d'une montre, appuyez sur le
corps de la pompe à eau et installez-le.
• Alignez la projection du couvercle du joint en
caoutchouc 8 sur le trou du corps de la pompe.
5.
Serrez les boulons du corps de pompe à eau
9 et les boulons de la cartouche extérieure
0 au couple spécifié.
Boulon de corps de pompe à eau 9:
18 N·m (1,8 kgf·m, 13,3 ft·lb)
Boulon de cartouche extérieure 0:
18 N·m (1,8 kgf·m, 13,3 ft·lb)
Installation de l'embase
1.
Mettez le levier d'inverseur au point mort.
(Modèle à barre franche)
Placez le levier de commande à distance au
point mort. (Modèle à commande à distance)
2.
Mettez la tige d'inverseur au point mort.
9
9
A A
0
S6AG6400
6AG3J21
LT
LT
572
8
7
6
