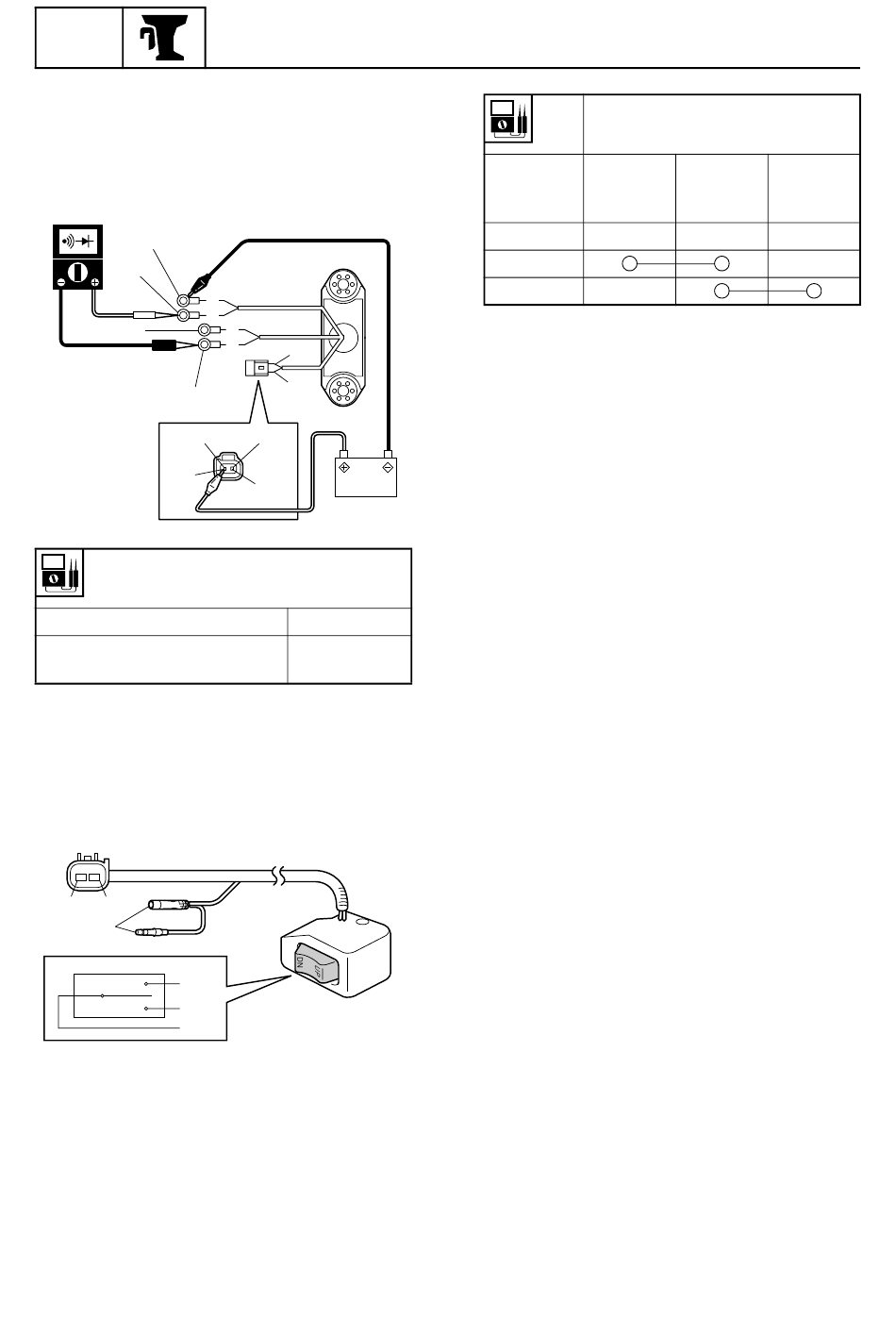

BRKT
3.
Raccordez le câble positif de la batterie au fil
bleu ciel (Sb) 5, et le câble négatif à la borne
(B) 1 comme illustré, puis vérifiez la conti-
nuité du relais de relevage assisté. Rempla-
cez le relais de relevage assisté si hors
spécifications.
1
2
3
4
5
Sb
Continuité du relais de relevage assisté
Borne 2 – Borne 4
Borne 2 – Borne 3
Borne 3 – Borne 4
Contrôle de l'interrupteur de relevage
assisté
1.
Contrôlez la continuité de l'interrupteur de
relevage assisté. Remplacez l'interrupteur de
relevage assisté si hors spécifications.
Lg
Sb
R
Lg
Sb
R
7-49
Ensemble de fixation
B
R
G
L
Sb
Lg
6
Lg
S6AG7880
Continuité
Pas de
continuité
S6AG7890
Position
de l'inter-
rupteur
Libre
Relevé
Abaissé
7
Couleur du fil
Bleu ciel
Rouge
(Sb)
(R)
Vert clair
(Lg)
6AG3J21
