Jeu tige de soupape - guide de soupape
= diamètre intérieur du guide de
soupape – diamètre de la tige de
soupape:
Admission:
0,010–0,037 mm (0,0004–0,0015 in)
Echappement:
0,025–0,052 mm (0,0010–0,0020 in)

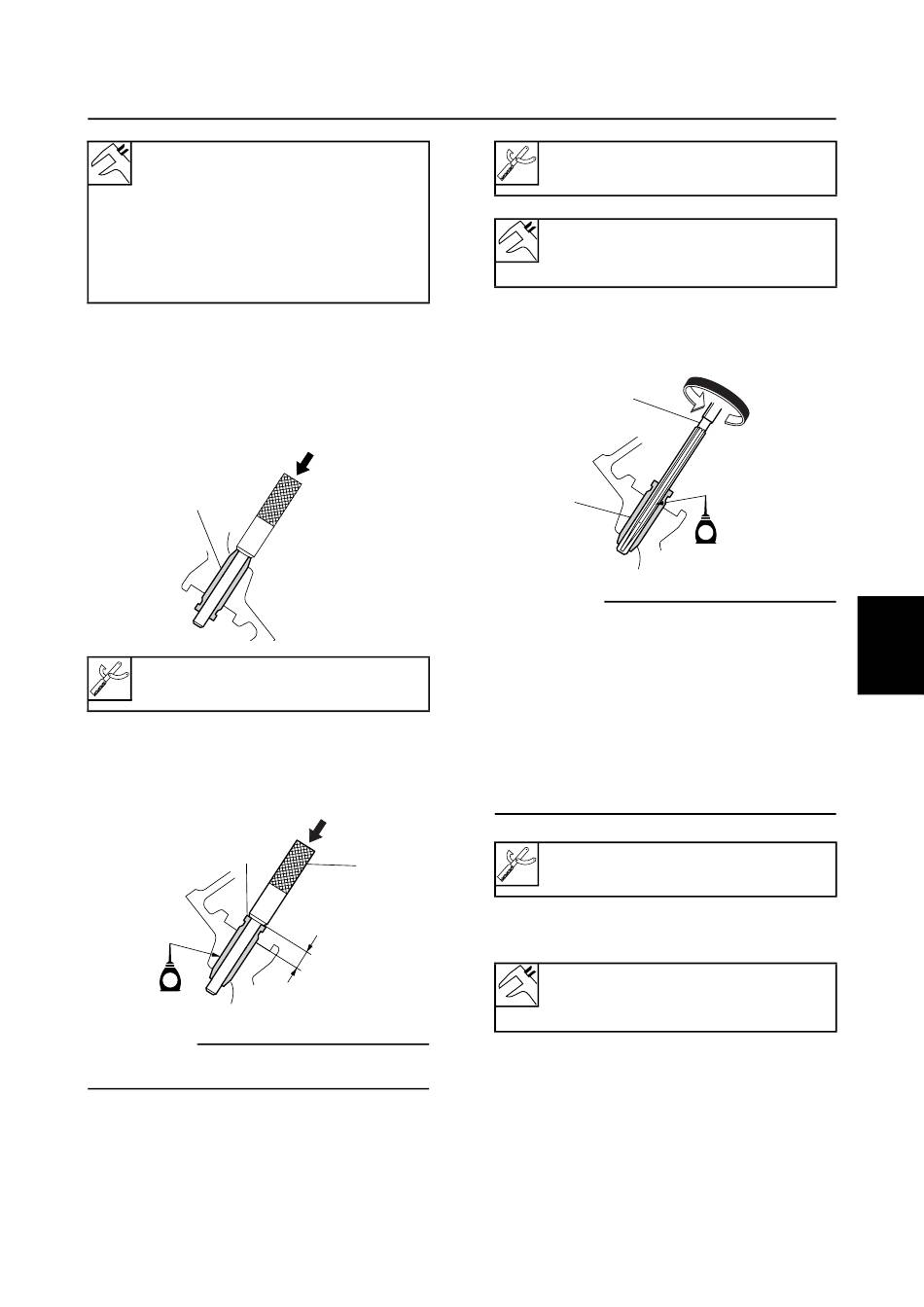

Remplacement du guide de soupape
1.
Déposez le joint de soupape.
2.
Déposez le guide de soupape 1 en frappant
sur l'outil d'entretien spécial du côté de la
chambre de combustion.
1
Extracteur/outil de montage de guide de
soupape: 90890-06801
Installez un guide de soupape neuf 2 à
3.
l'aide de l'outil d'entretien spécial 3 du côté
arbre à cames jusqu'à la hauteur spécifiée
a.
2
E
REMARQUE:
Appliquez de l'huile moteur sur la surface du nou-
veau guide de soupape avant la repose.
6AG3J21
5
S6AG5181
3
a
S6AG5180
Outil de montage/extracteur de guide de
soupape 3: 90890-06801
Hauteur du guide de soupape a:
Admission et échappement:
10,8 ± 0,2 mm (0,4 ± 0,01 in)
4.
Insérez l'outil d'entretien spécial dans le
guide de soupape 2, puis alésez le guide de
soupape.
4
2
REMARQUE:
• Appliquez de l'huile moteur sur la surface inté-
rieure du guide de soupape avant de le réalé-
ser.
• Faites tourner l'alésoir de guide de soupape
dans le sens des aiguilles d'une montre pour
aléser le guide de soupape.
• Ne faites pas tourner l'alésoir dans le sens
inverse des aiguilles d'une montre pour l'enle-
ver.
• Veillez à nettoyer le guide de soupape après
l'avoir alésé.
Alésoir de guide de soupape 4:
90890-06804
5.
Mesurez le diamètre intérieur du guide de
soupape.
Diamètre intérieur du guide de soupape:
Admission et échappement:
5,500–5,512 mm (0,2165–0,2170 in)
Vérification du siège de soupape
1.
Eliminez les dépôts de calamine de la sou-
pape.
2.
Appliquez une fine couche régulière d'aniline
de traçage (Dykem) sur le siège de soupape.
Culasse
1
2
3
4
E
S6AG5190
5
6
7
8
9
5
5-40
