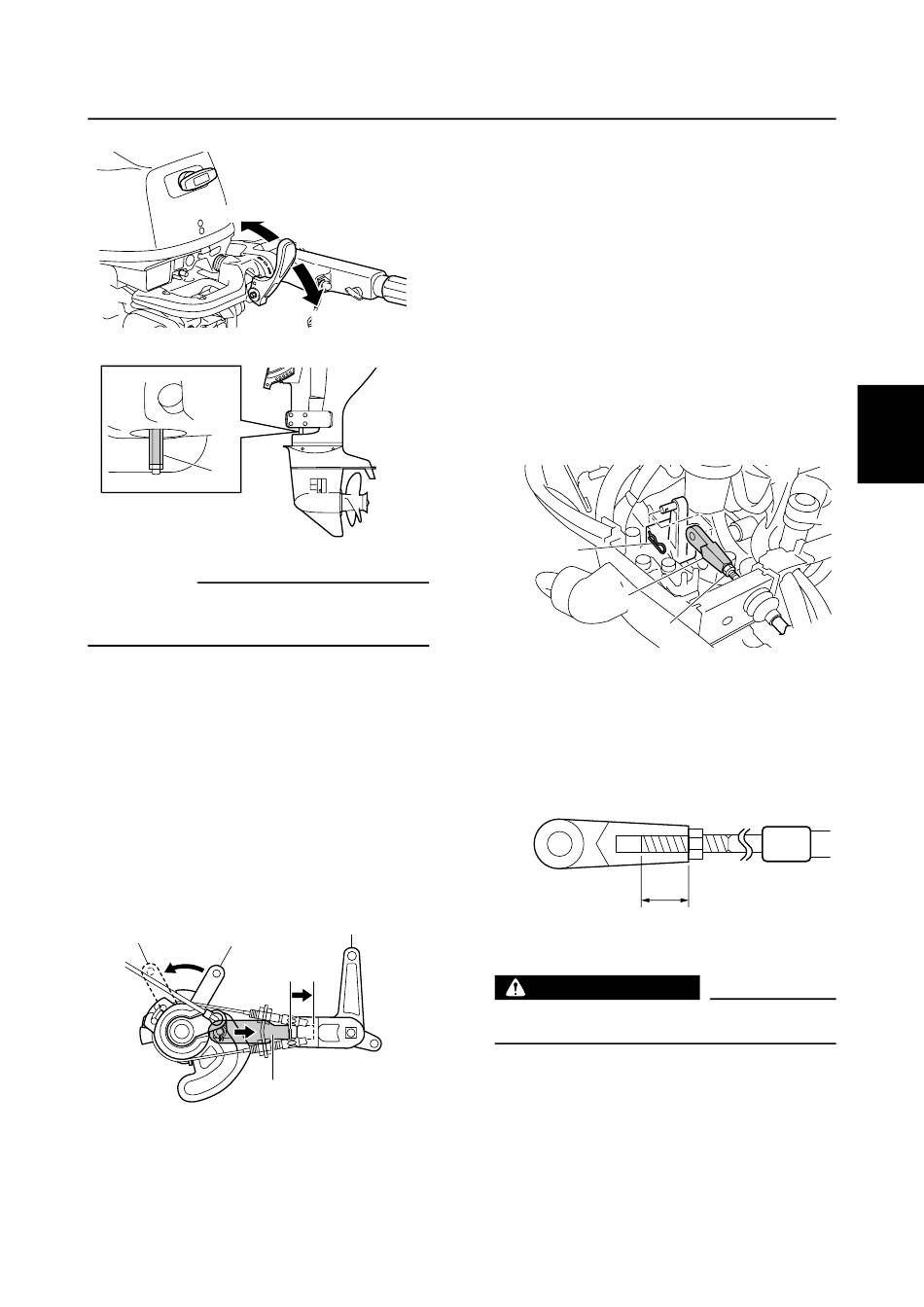

R
1
REMARQUE:
Pour ajuster l'écrou de réglage de la tige d'inver-
seur 1, reportez-vous à la section "Installation de
l'embase" (6-17).
2. Tournez la poignée d'accélérateur en posi-
tion complètement fermée, de manière à
amener la came d'accélérateur en position
a, puis vérifiez que la butée de la tige 2 est
tirée en position b et que le levier d'inver-
seur fonctionne librement. Tournez ensuite la
poignée d'accélérateur en position complète-
ment ouverte, de manière à amener la came
d'accélérateur en position c, puis vérifiez
que la butée de la tige 2 est poussée en
position d et que le levier d'inverseur est
bloqué.
c
a
6AG3J21
N
F
S6AG1140
S6AG3471
N
b d
2
S6AG3460
Système de commande
Contrôle du fonctionnement du
changement de vitesses
(modèle à commande à distance)
1. Vérifiez que le changement de vitesses fonc-
tionne correctement lorsque le levier de la
commande à distance est déplacé du point
mort en marche avant et du point mort en
marche arrière. Réglez la longueur du câble
d'inverseur et ajustez l'écrou de la tige
d'inverseur, si nécessaire.
2. Placez le levier de commande à distance au
point mort.
Desserrez le contre-écrou 1, déposez
3.
l'agrafe 2, puis débranchez le raccord du
câble d'inverseur 3.
2
3
1
4. Réglez la position du raccord du câble
d'inverseur jusqu'à ce que son orifice soit ali-
gné sur le raccord du levier de tige d'inver-
seur.
a
AVERTISSEMENT
Le joint du câble d'inverseur doit être vissé de
8,0 mm (0,31 in) au minimum a.
5. Branchez le raccord du câble d'inverseur 3,
installez l'agrafe 2, puis serrez le contre-
écrou 1.
3
1
2
3
4
5
S6AG3400
6
7
8
S6AG3130
9
3-10
