POWR

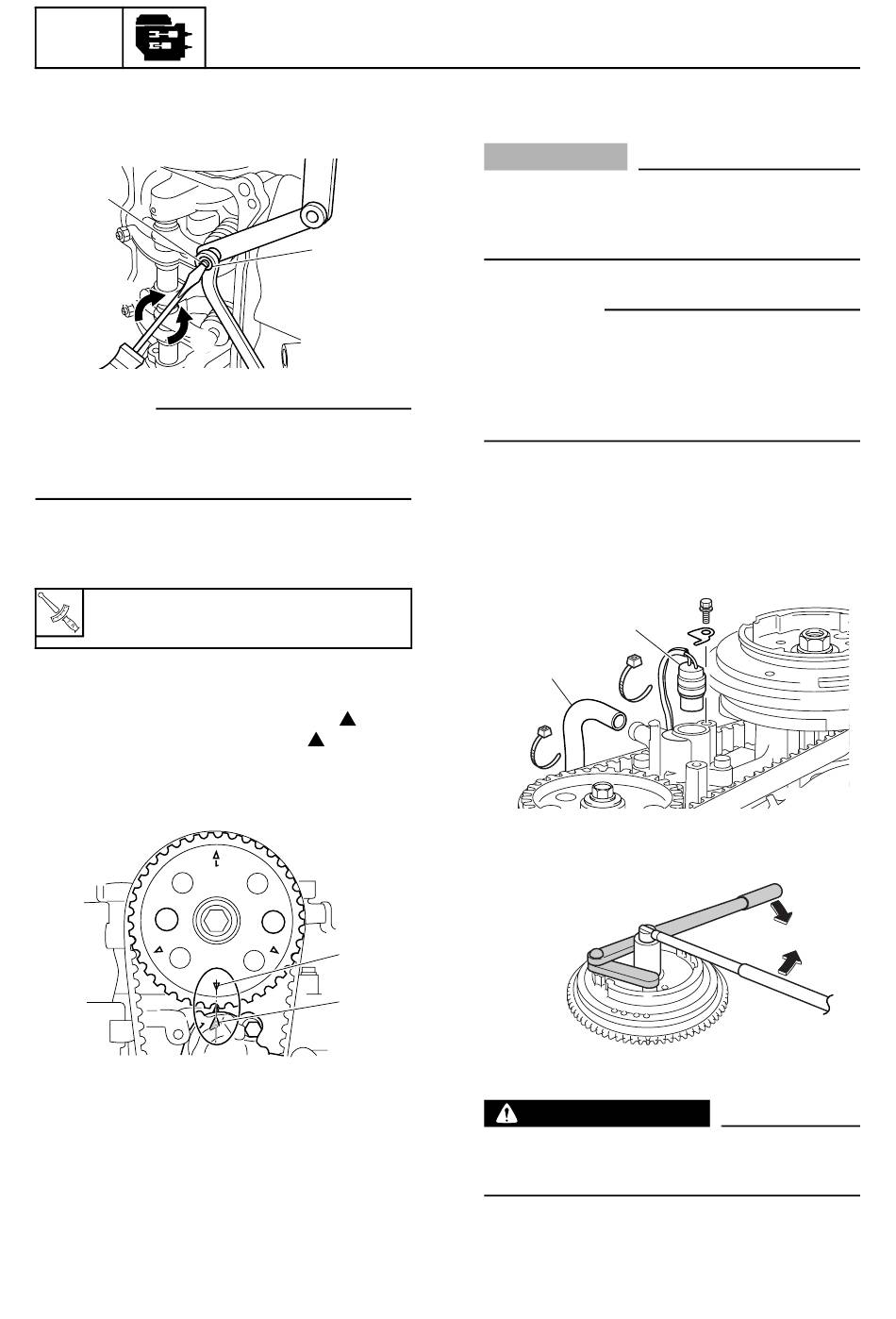

Desserrez le contre-écrou de culbuteur 7, et
6.
tournez la vis de réglage 8 jusqu'à ce que
vous obteniez le jeu de soupape spécifié.
8
e
f
REMARQUE:
• Pour diminuer le jeu de soupape, tournez la vis
de réglage dans la direction e.
• Pour augmenter le jeu de soupape, tournez la
vis de réglage dans la direction f.
7.
Serrez le contre-écrou de culbuteur au cou-
ple spécifié.
Contre-écrou de culbuteur 7:
14 N·m (1,4 kgf·m, 10,3 ft·lb)
8.
Faites tourner le volant magnétique de 360°
supplémentaires dans le sens des aiguilles
d'une montre et alignez le repère "
pignon mené sur le repère "
culasse.
9.
Répétez les étapes 5–7 pour le cylindre n°2.
10. Installez toutes les pièces déposées lors du
démontage.
5-3
Bloc de propulsion et d'alimentation
7
S6AG5060
" g du
" h de la
g
h
S6AG5051
Remplacement de la courroie de
distribution
ATTENTION:
Ne faites pas tourner le volant magnétique
dans le sens inverse des aiguilles d'une mon-
tre, car cela pourrait endommager la turbine
de pompe à eau.
REMARQUE:
Pour déposer et installer la courroie de distribu-
tion, le pignon d'entraînement et le pignon mené,
reportez-vous aux sections "Dépose de la cour-
roie de distribution et du pignon" (5-30) et "Instal-
lation du pignon et de la courroie de distribution"
(5-31).
1.
Déconnectez les capuchons de bougies, puis
déposez les bougies.
Déposez le thermocontact 1 et le flexible
2.
d'eau de refroidissement 2 du couvercle de
thermostat.
1
2
3.
Déposez l'écrou du volant magnétique.
AVERTISSEMENT
Appliquez une force dans le sens des flèches
pour empêcher le porte-volant magnétique de
glisser.
5
S6AG5040
S6AG5G30
6AG3J21
