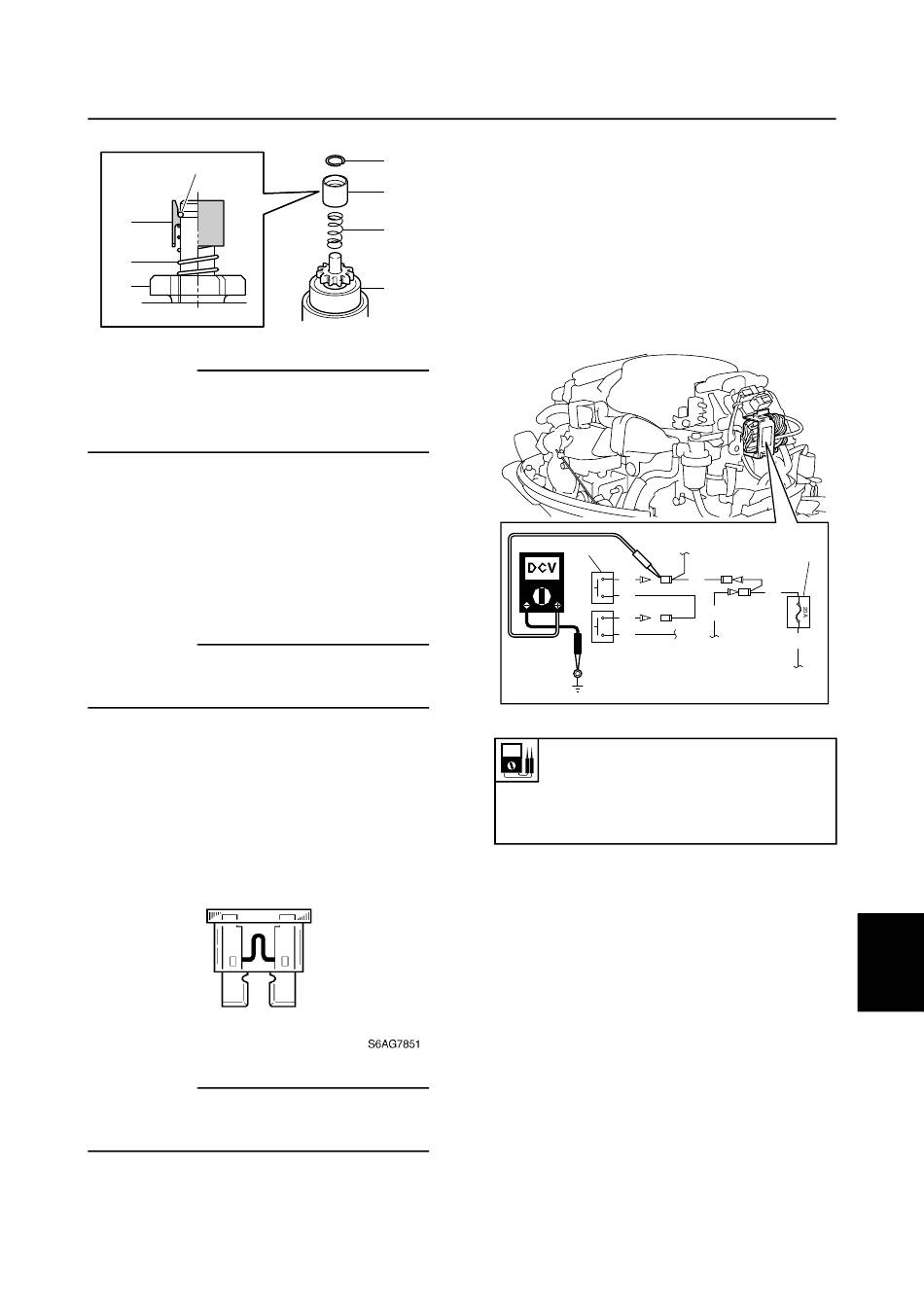

Moteur de démarreur (modèle à démarrage électrique) / Système de démarrage
J
I
H
G
REMARQUE:
• Posez la butée de pignon I dans le sens indi-
qué.
• Vérifiez à nouveau le fonctionnement du moteur
de démarreur après l'avoir monté.
Installation du moteur de démarreur
1. Installez le moteur de démarreur sur le bloc
de propulsion et d'alimentation.
2. Posez le faisceau de fils sur le moteur de
démarreur, puis attachez le faisceau de
câblage.
REMARQUE:
Pour câbler le moteur de démarreur, reportez-
vous à la section "Composant électrique et ache-
minement du faisceau de fils" (8-1).
Système de démarrage
Contrôle du fusible (modèle à
démarrage électrique)
1. Contrôlez la continuité du fusible. Rempla-
cez-le s'il n'y a pas de continuité.
REMARQUE:
Pour connaître l'emplacement du fusible, repor-
tez-vous à la section "Composant électrique et
acheminement du faisceau de fils" (8-1).
6AG3J21
Contrôle du bouton de démarrage du
J
moteur (modèle à barre franche avec
démarreur électrique)
I
1. Débranchez les connecteurs du bouton de
démarrage du moteur 1.
H
2. Mesurez la tension d'entrée entre le connec-
teur (extrémité du faisceau de fils) du bouton
G
de démarrage du moteur 1 et la masse. Si
elle est inférieure aux spécifications, vérifiez
le fusible 2 et le faisceau de fils.
S6AG8510
8
8
8
1
R R
Br
R
Br
Br
Tension d'entrée du bouton de
démarrage du moteur (données de
référence):
Rouge (R) – Terre
12 V (tension de la batterie)
8
1
2
3
4
2
R
5
R
S6AG8170
6
7
8
9
8-18
