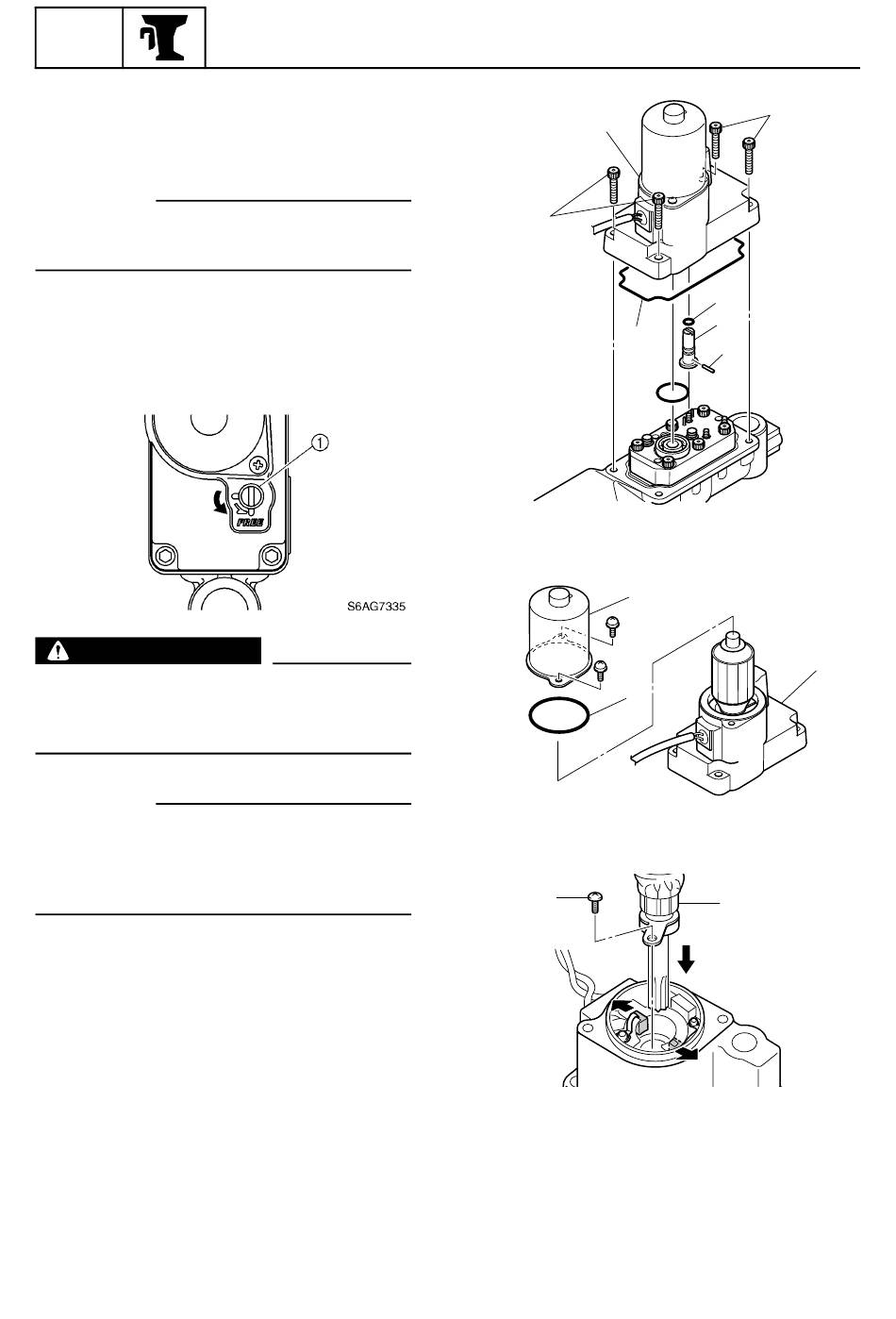

Démontage du moteur de relevage
assisté
1. Déposez le système de relevage assisté de
son support.
REMARQUE:
Pour déposer le système de relevage assisté,
reportez-vous à la section "Dépose du bloc de
relevage assisté" (7-27).
2. Déployez complètement le vérin de relevage,
puis ouvrez la valve manuelle 1 en la tour-
nant dans le sens inverse des aiguilles d'une
montre.
AVERTISSEMENT
Vérifiez que le vérin de relevage est entière-
ment sorti avant de déposer le moteur de rele-
vage assisté, sinon du liquide pourrait gicler
de l'unité sous l'effet de la pression interne.
REMARQUE:
Pour éviter que des pièces internes de l'unité de
relevage assisté ne tombent, placez l'unité de
relevage assisté de sorte que le moteur de rele-
vage assisté soit en position verticale avant de le
déposer.
3. Retirez les boulons 2, puis déposez
l'ensemble de moteur de relevage assisté 3
et le joint 4 du cylindre de relevage.
Déposez la valve manuelle 5, le joint torique
4.
6 et la broche 7.
7-31
Ensemble de fixation
7
2
Déposez le stator 8 et le joint torique 9 de
5.
la base du moteur de relevage assisté 0.
Retirez la vis de la plaque d'armature A, puis
6.
déposez l'ensemble armature B.
A
3
6
5
4
7
8
9
B
2
S6AG7070
0
S6AG7145
S6AG7086
6AG3J21
