Vérification Du Prime Start; Montage Du Carburateur - SELVA MARINE Wahoo 15 Manuel D'atelier

FUEL

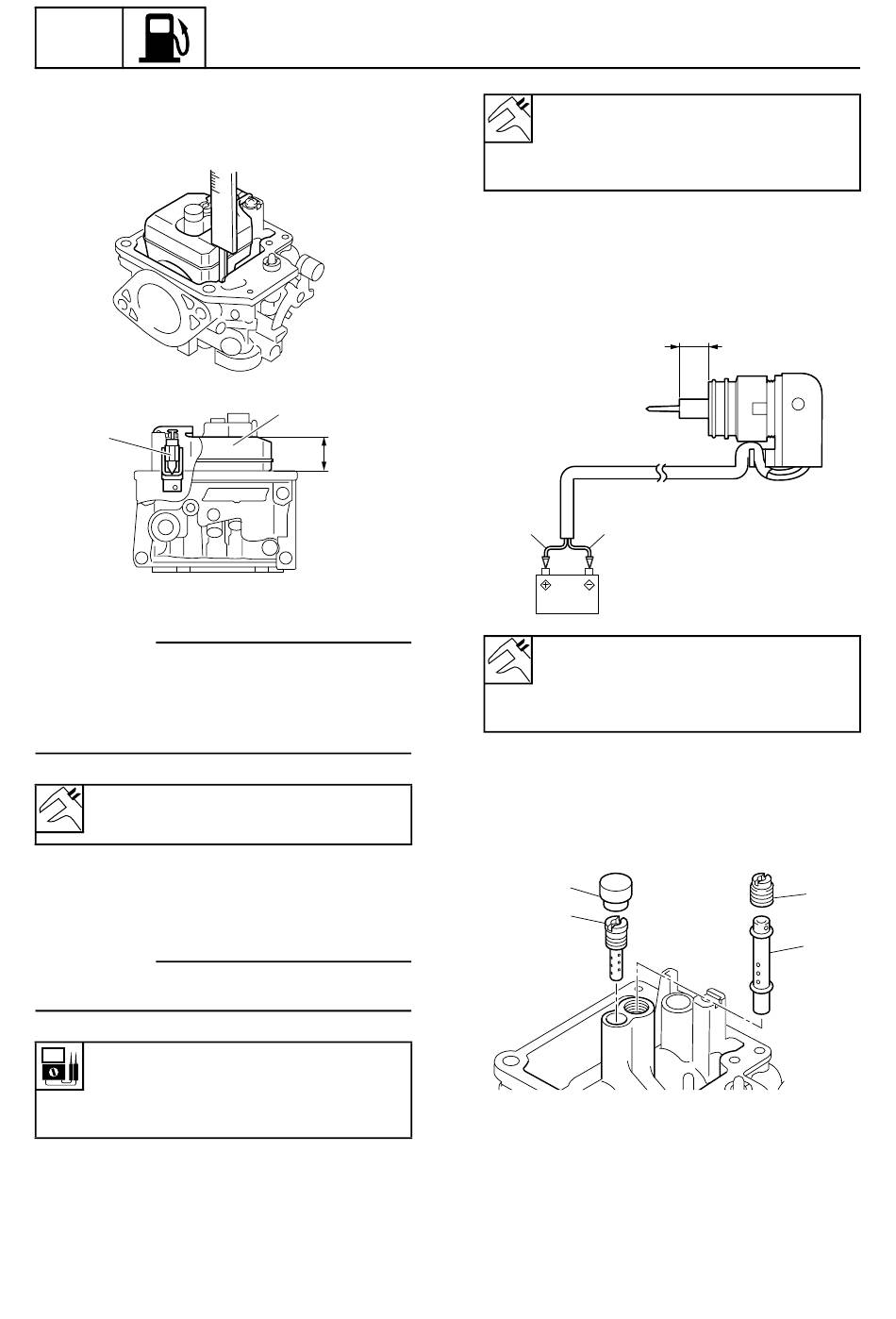

Mesurez la hauteur du flotteur a. Remplacez
6.
le flotteur 1 ou le pointeau 2 si la hauteur
est hors spécifications.
2
REMARQUE:
• Mesurez la hauteur du flotteur lorsqu'il repose
sur le pointeau 2. Ne pas appuyer sur le flot-
teur.
• Effectuez les mesures à l'endroit illustré, à
l'opposé de son extrémité pivotante.
Hauteur du flotteur a:
15,0 ± 1,0 mm (0,59 ± 0,04 in)
Vérification du Prime Start
1. Mesurez la résistance du Prime Start lorsque
le Prime Start est froid.
REMARQUE:
Température ambiante 24 °C (75 °F), sans ali-
mentation.
Résistance du Prime Start
(données de référence):
Bleu (L) – Bleu (L)
16,4–24,8 Ω à 24 °C (75 °F)
2. Mesurez la longueur du plongeur du Prime
Start avant la mise sous tension.
4-13
Système d'alimentation
S6AG4220
1
a
S6AG4210
Longueur du plongeur Prime Start avant
la mise sous tension (données de
référence):
10,7 mm (0,42 in) à 24 °C (75 °F)
3. Connectez les fils bleus (L) du Prime Start à
une batterie 12 V comme illustré. Mesurez la
longueur du plongeur a après l'avoir mis
sous tension pendant 10 minutes.
L
Longueur du plongeur Prime Start a
après la mise sous tension (données de
référence):
15,0 mm (0,59 in) à 24 °C (75 °F)

Montage du carburateur

1. Installez le tube d'émulsion 1, le gicleur prin-
cipal 2, le gicleur de ralenti 3 et le bouchon
4 sur le corps du carburateur comme illus-
tré.
4
4
3
2. Installez le pointeau 5, le flotteur 6, la gou-
pille du flotteur 7 et la vis 8 comme illustré,
puis vérifiez le bon fonctionnement du flot-
teur.
a
L
S6AG4230
4
2
1
S6AG4240
6AG3J21
