Vis de porte-balais 6:
5 N·m (0,5 kgf·m, 3,7 ft·lb)
Longueur du fil de balai: a > b
3.
Appuyez sur les balais pour les introduire
dans leur support, puis installez l'armature 7
et serrez la vis de la plaque d'armature 8 au
couple spécifié.
8
Vis de la plaque d'armature 8:
5 N·m (0,5 kgf·m, 3,7 ft·lb)
Installez un joint torique neuf 9 et le stator 0
4.
sur la base du moteur de relevage assisté A,
puis serrez les vis B au couple spécifié.
0
B
c
9
6AG3J21

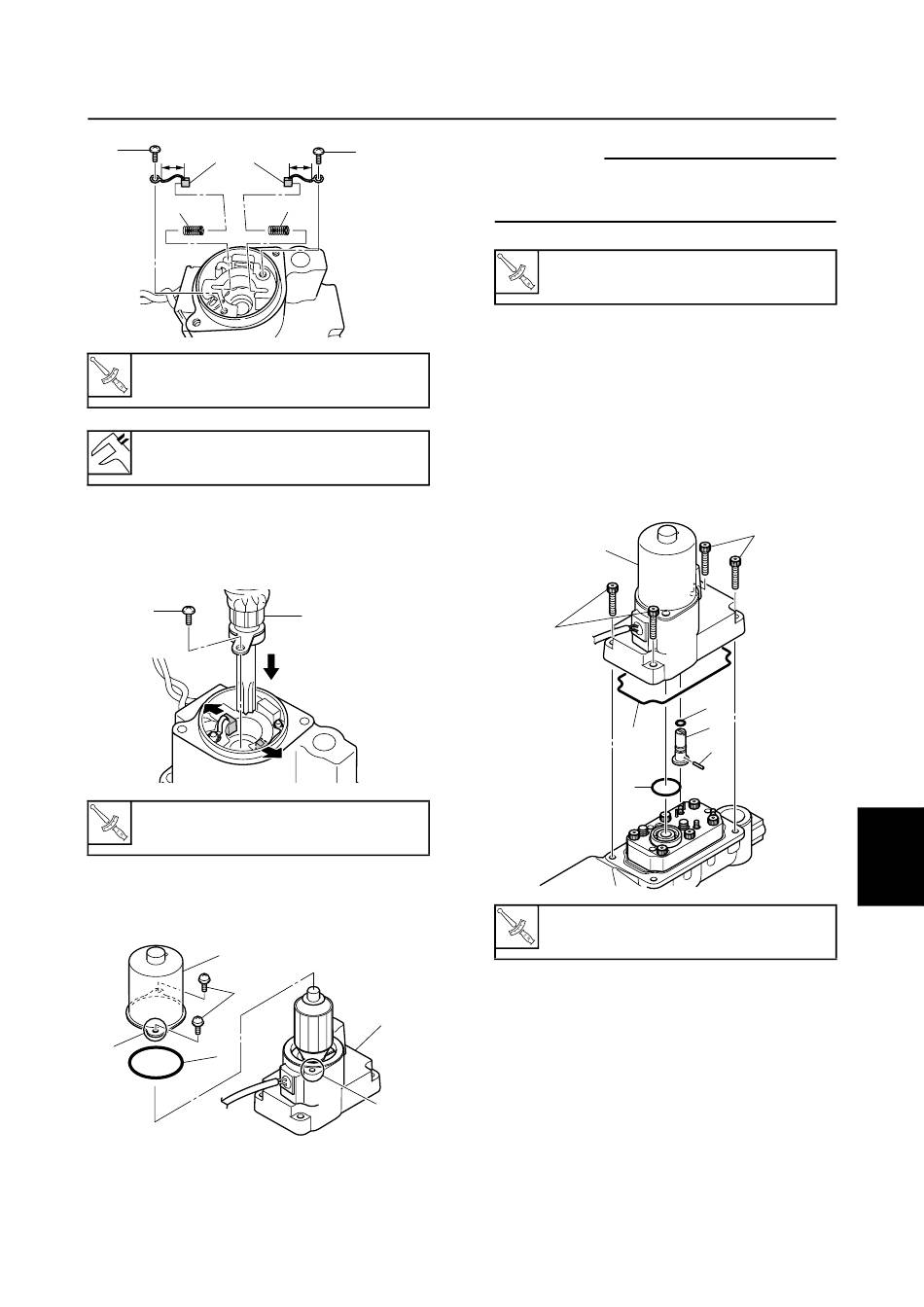

Moteur de relevage assisté (modèle à relevage assisté)
6
b
3
S6AG7120
7
S6AG7130
A
d
S6AG7140
REMARQUE:
Alignez la section arrondie c du stator 0 sur la
section arrondie d de la base du moteur de rele-
vage assisté A.
Vis du stator B:
5 N·m (0,5 kgf·m, 3,7 ft·lb)
5.
Installez un joint torique neuf C, la goupille
D, la valve manuelle E et un joint torique
neuf F sur l'ensemble de moteur de rele-
vage assisté G.
Posez un joint neuf H et l'ensemble de
6.
moteur de relevage assisté G sur le cylindre
de relevage, puis serrez les boulons de la
base du moteur de relevage assisté I au
couple spécifié.
G
I
H
F
Boulon de base de moteur de relevage
assisté I: 5 N·m (0,5 kgf·m, 3,7 ft·lb)
1
2
3
4
I
5
C
E
6
D
7
S6AG7075
8
9
