BRKT

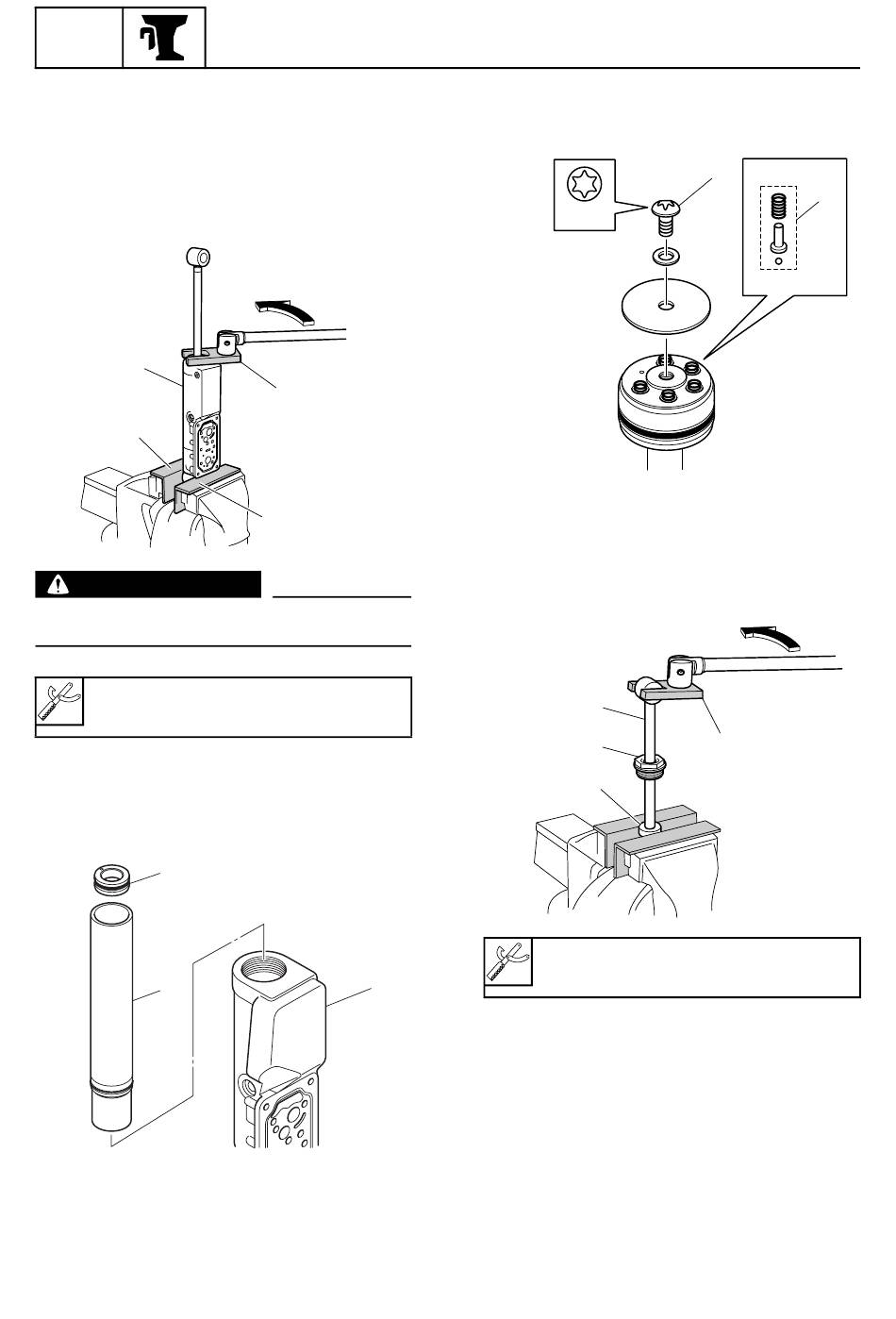

Démontage du cylindre de relevage
1.
Maintenez le cylindre de relevage 1 dans un
étau en utilisant des plaques d'aluminium a
des deux côtés.
2.
Desserrez le boulon de culasse de relevage,
puis déposez l'ensemble vérin de relevage.
1
a
AVERTISSEMENT
Vérifiez que le vérin est entièrement sorti
avant de déposer le boulon de culasse.
Clé de relevage assisté 2:
90890-06560
3.
Vidangez le liquide de relevage assisté.
4.
Déposez la chemise de cylindre 3 et le pis-
ton libre 4 du cylindre 1.
4
3
7-43
Ensemble de fixation
2
a
S6AG7215
1
S6AG7250
Retirez le boulon 5, puis déposez les cla-
5.
7
pets amortisseurs du piston 6 du piston de
relevage.
T30
Maintenez le piston de relevage 7 dans un
6.
étau à l'aide d'une plaque en aluminium de
chaque côté, puis déposez le piston de rele-
vage 7 et le boulon de culasse 8 de
l'ensemble vérin de relevage 9.
Clé de relevage assisté 2:
90890-06560
Vérification du cylindre et du piston de
relevage
Vérifiez la chemise du cylindre 1. Rempla-
1.
cez en cas de fissures ou de rayures.
Vérifiez le piston de relevage 2, le piston
2.
libre 3, ainsi que les bagues d'appui 4 et
5. Remplacez en cas de fissures ou de
rayures.
5
9
2
8
7
6
S6AG7260
S6AG7235
7
6AG3J21
