9.

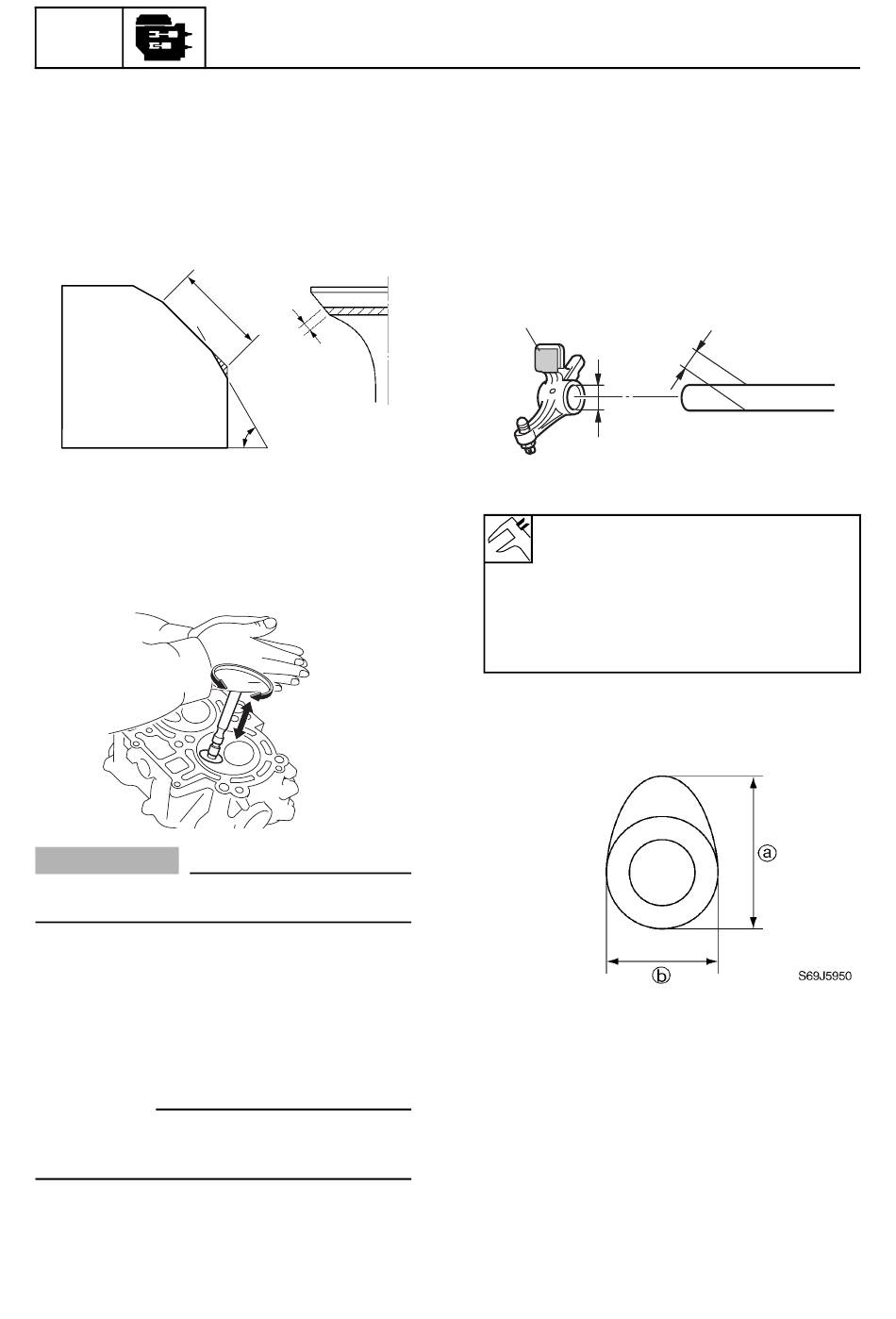

Si la zone de contact du siège de soupape
est trop étroite et située près du bord infé-
rieur de la tête de la soupape, utilisez un rec-
tificateur à 60° pour rectifier le bord inférieur
du siège de soupape, puis un rectificateur à
45° pour centrer la zone et en délimiter la lar-
geur.
b Ancienne largeur de contact
10. Après avoir rectifié le siège de soupape à la
largeur de contact spécifiée, appliquez une
fine couche régulière de pâte à roder sur le
siège de soupape, puis rodez la soupape à
l'aide d'un rodoir de soupape.
ATTENTION:
Ne mettez pas de pâte à roder sur la tige de
soupape et le guide de soupape.
11. Après chaque procédure de rodage, veillez à
nettoyer toute trace de pâte à roder de la
culasse et de la soupape.
12. Vérifiez de nouveau la zone de contact du
siège de soupape de la soupape.
REMARQUE:
Pour vérifier la zone de contact du siège de la
soupape, reportez-vous à la section "Vérification
du siège de soupape" (5-40).
5-43
Bloc de propulsion et d'alimentation
b
60˚
S6AG5J50J
S6AG5220
Vérification du culbuteur et de l'arbre de
culbuteur
1.
Vérifiez les culbuteurs, l'arbre de culbuteurs
et la surface de contact des culbuteurs a.
Remplacez-les s'ils sont usés.
Mesurez le diamètre intérieur du culbuteur b
2.
et le diamètre extérieur de l'arbre de culbu-
teurs c. Remplacez si hors spécifications.
a
b
Diamètre intérieur de culbuteur b:
13,000–13,018 mm
(0,5118–0,5125 in)
Diamètre extérieur de l'arbre de
culbuteurs c:
12,941–12,951 mm
(0,5095–0,5099 in)
Vérification de l'arbre à cames
1.
Mesurez le bossage de came. Remplacez si
hors spécifications.
c
S6AG5230
6AG3J21
5
5
