1. Pour installer les colliers des bagues (C), utilisez une pince
multiprises modifiée. Bloquez la pince dans un étau et
faites une encoche (B) dans l'extrémité de chaque bras
pour l'adapter au collier comme indiqué.
Bagues d'extrémité de la came
2. Placez les demi-bagues (B) sur le tube à doigts (A) avec
l'extrémité sans bride adjacente au bras du rabatteur, puis
placez la patte de chaque demi-bague dans le trou du
tube à doigts.
3. Faites glisser le tube à doigts (A) vers l'extrémité arrière du
rabatteur pour insérer la bague (B) dans le bras du tube à
doigts. Si les supports du tube à doigts sont installés,
assurez-vous que les bagues situées à ces endroits glissent
dans le support.
4. Réinstallez les doigts retirés précédemment. Consultez les
procédures suivantes au besoin :
•
Retrait des doigts de rabatteur en plastique, page 461
•
Retrait des doigts de rabatteur en acier, page 459
5. Installez le collier de la bague (A) sur le tube à doigts à côté
de l'extrémité sans bride de la bague (B).
6. Placez le collier (A) sur la bague (B) de façon à ce que leurs
bords soient alignés lorsque le collier s'insère dans la gorge
de la bague et que les languettes de verrouillage
s'enclenchent.
262403
MAINTENANCE ET ENTRETIEN

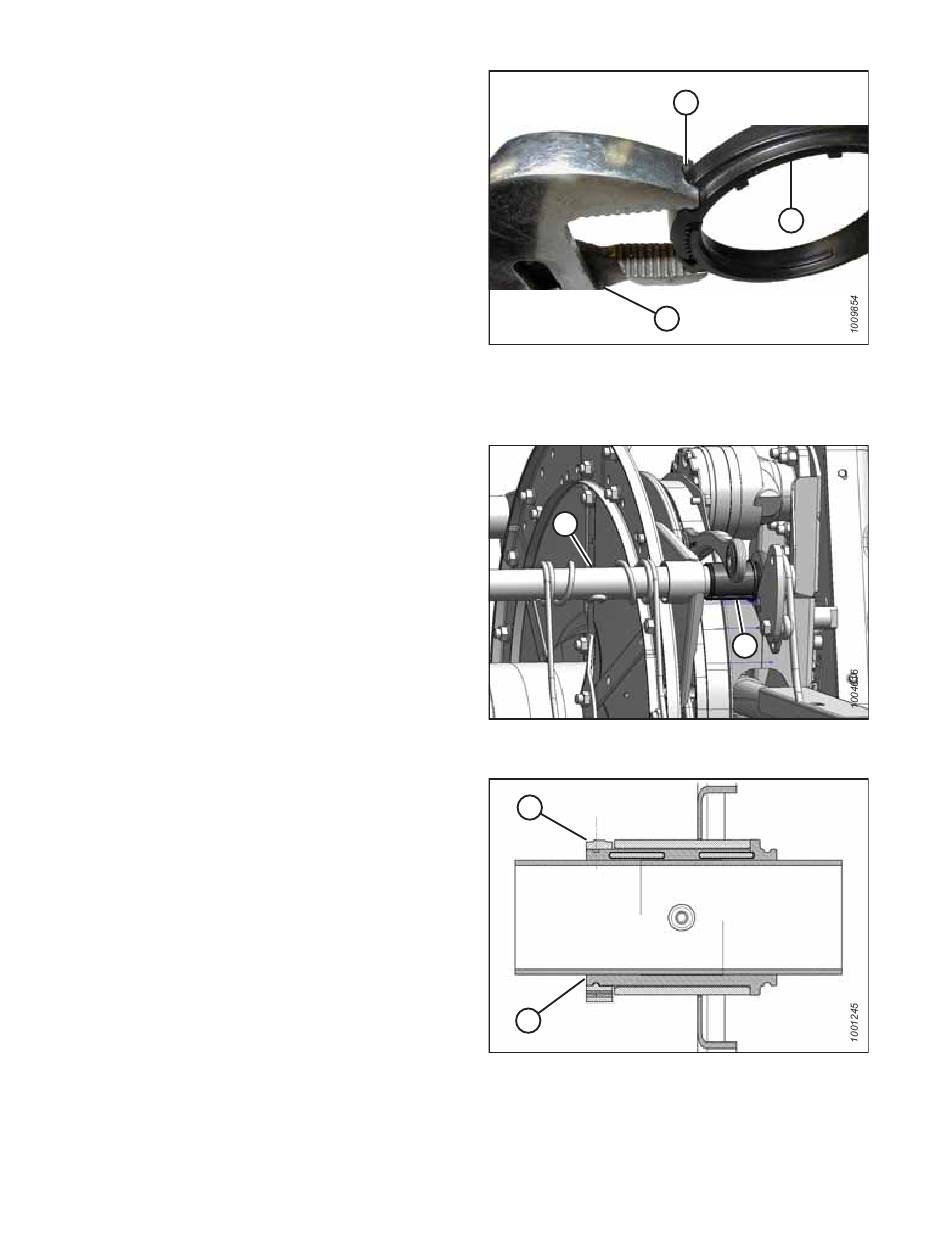

Figure 4.306: Pince multiprise modifiée
Figure 4.307: Extrémité de la came
Figure 4.308: Bague
