4.12.12 Installation du rouleau d'entraînement des tapis latéraux
Le tablier de tapis latéral présente un rouleau à chaque extrémité du tablier. L'un est le rouleau libre et l'autre le rouleau
d'entraînement.
1. Placez le rouleau d'entraînement (A) entre les bras de
support des rouleaux.
2. Fixez le rouleau d'entraînement avec une rondelle et un
boulon (B).
3. Serrez les boulons (C) sur le bras de support.
4. Serrez le boulon (B) à 95 Nm (70 pi-lb).
5. Lubrifier l'arbre du moteur et l'insérer dans l'extrémité du
rouleau d'entraînement (A).
6. Fixez le moteur sur le support du rouleau avec deux
boulons (B). Serrez les boulons à 27 Nm (239 po-lbf).
7. Vérifiez que la clé droite est en place sur l'axe du moteur,
puis insérez ce dernier jusqu'au fond du rouleau.
8. À l'aide d'une clé hexagonale, serrez les deux vis de blocage
(non illustrées) à travers le trou d'accès (A).
NOTE:
Resserrez tout boulon desserré et réinstallez le blindage en
plastique (C), s'il a été retiré.
262403
MAINTENANCE ET ENTRETIEN

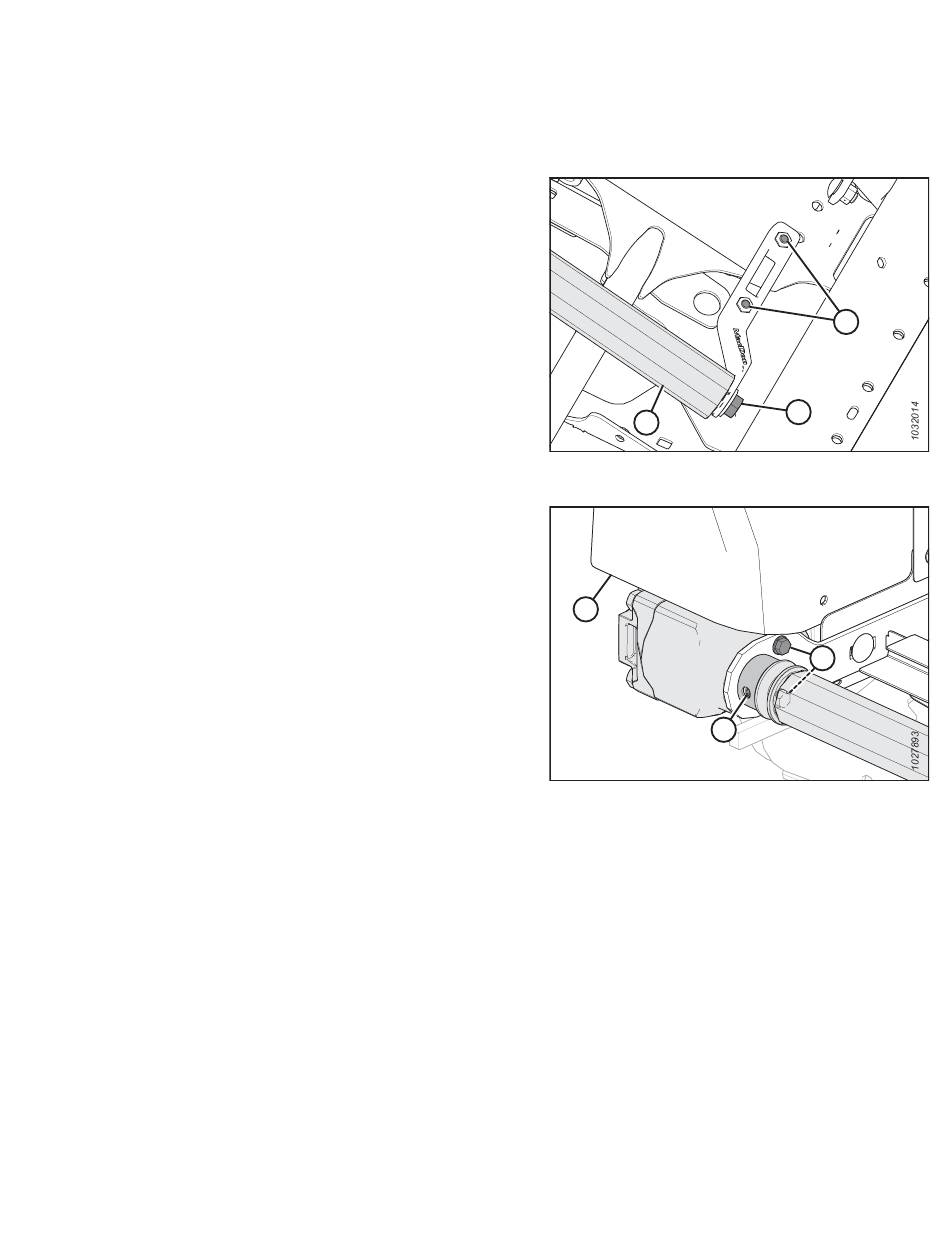

Figure 4.272: Rouleau d'entraînement
C
Figure 4.273: Rouleau d'entraînement
447
B
A
B
A
C
Révision A
