NOTE:
Pour connaître le réglage recommandé de l'angle des doigts du rabatteur dans diverses conditions de récolte, consultez
3.7.2 Réglages de la plateforme, page
Les positions 1 de la came et 5 ou 6 du rabatteur offrent le
débit le plus uniforme de la récolte sur les tapis sans
gonflement ni perturbation de la matière.
• Ce réglage permet de libérer la récolte près de la barre de
coupe. Utilisez ce réglage lorsque la barre de coupe est au
sol pendant la récolte.
• Certaines récoltes ne seront pas expulsées après la barre de
coupe lorsque celle-ci est soulevée du sol alors que le
rabatteur est loin en avant. Par conséquent, réglez la vitesse
initiale du rabatteur pour qu'elle soit proche de la vitesse au
sol.
Pour la plupart des cultures et des conditions de récolte, la
position initiale recommandée est : came à la position 2,
rabatteur à la position 6 ou 7.
• Avant d'ajuster le réglage de la came, ajustez la position
avant-arrière du rabatteur pour essayer d'acheminer la
récolte sur le tapis.
• Si les récoltes continuent à bourrer dans la barre de coupe
et que le rabatteur ne parvient pas à les repousser sur le
tapis, augmentez le réglage de la came pour pousser les
récoltes au-delà du bord arrière de la barre de coupe.
• Si les récoltes s'effilochent ou si le passage à travers les tapis
est perturbé, réduisez le réglage de la came.
• Ce réglage donne une vitesse à la pointe du doigt du
rabatteur environ 20 % supérieure à la vitesse du rabatteur.
La configuration le plus souvent adoptée pour laisser une
hauteur de chaume importante est : came en position 3,
rabatteur en position 8.
• Cette position permet au rabatteur d'avoir une bonne
portée vers l'avant et de lever la récolte jusque sur les tapis.
• Ce réglage donne une vitesse à la pointe du doigt du
rabatteur environ 30 % supérieure à la vitesse du rabatteur.
262403
OPÉRATION
74.
183
B
A

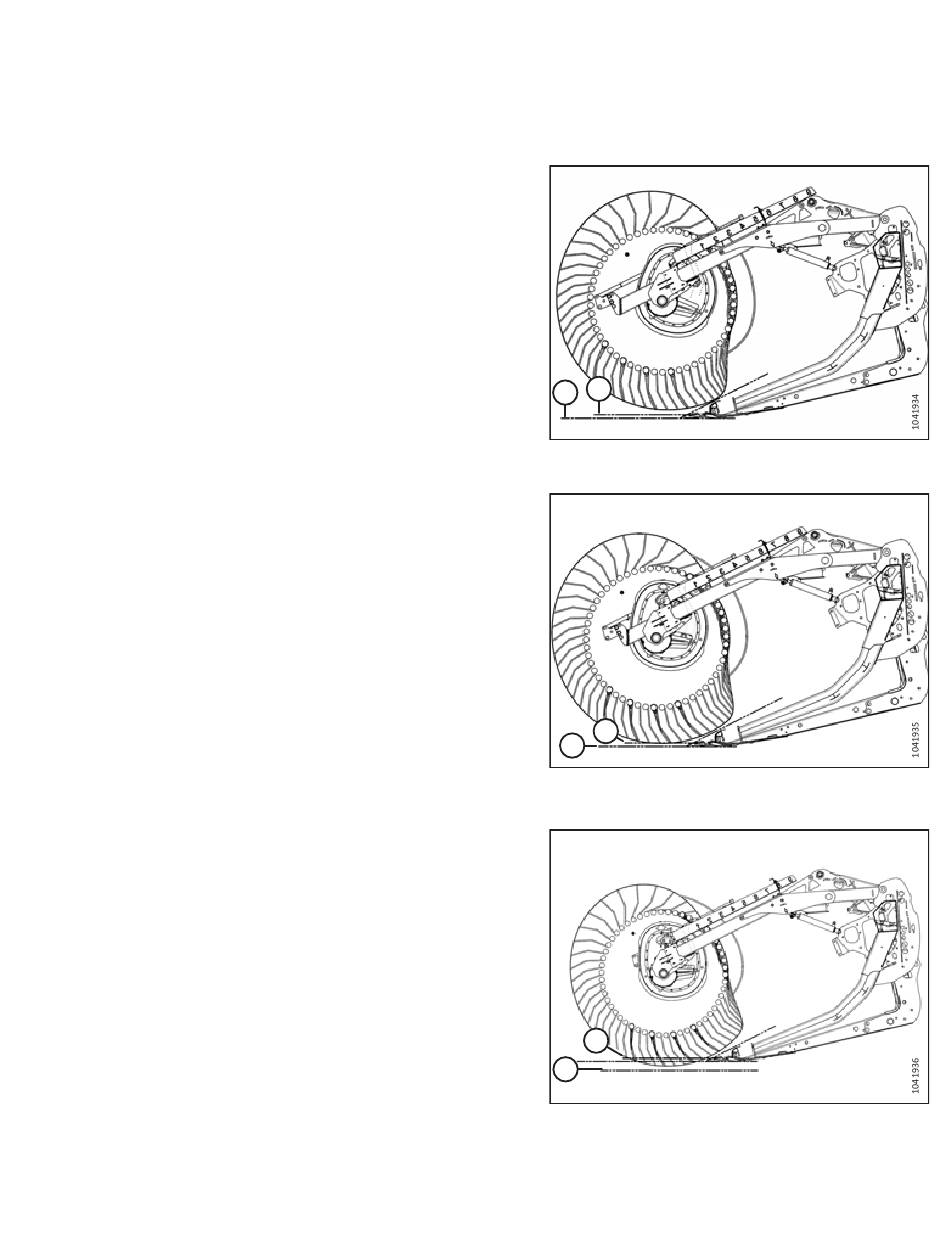

Figure 3.210: Profil des doigts – Position 1 de la came
B
A
Figure 3.211: Profil des doigts – Position 2 de la came
B
A
Figure 3.212: Profil des doigts – Position 3 de la came
Révision A
