18. Faites tourner le boîtier du rouleau libre (A) jusqu'à ce que
les trous des languettes inférieures soient alignés avec le
trou de la languette soudée (B).
19. Appliquez du frein-filet de résistance moyenne (Loctite
243 ou équivalent) aux filets des boulons à tête creuse, puis
installez le boulon, la rondelle et l'écrou à
l'emplacement (C).
20. Alignez le trou du support moulé (D) avec les trous de la
patte supérieure du boîtier du rouleau libre (A).
21. Appliquez du frein-filet de résistance moyenne (Loctite
243 ou équivalent) aux filets des boulons à tête creuse, puis
installez le boulon, la rondelle et l'écrou à
l'emplacement (E).
22. Serrez les boulons (C) et (E) à 12 Nm (106 pi-lbf).
IMPORTANT:
Ne serrez PAS trop les boulons (C) et (E).
23. Répétez l'étape à l'étape
24. Remplissez la cavité du roulement avec de la graisse, puis
installez le capot anti-poussière (A) aux deux extrémités du
rouleau libre.
25. Vérifiez que l'embout graisseur fonctionne.
26. Répétez l'étape 24, page 421
côté opposé.
27. Tendez le tablier de tapis d'alimentation. Pour obtenir des
instructions, consultez
tension du transporteur d'alimentation, page
4.10.5 Abaissement du bac du tablier d'alimentation
Le bac du tablier d'alimentation protège le tapis d'alimentation contre les objets au sol. Il peut être ouvert et fermé pour
accéder au tapis d'alimentation.
DANGER
Pour éviter toute blessure ou même la mort du fait du démarrage intempestif ou de la chute de la machine levée,
coupez toujours le moteur et retirez la clé avant de quitter le poste de conduite, et enclenchez les supports de sécurité
avant toute intervention sous la machine.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
262403
MAINTENANCE ET ENTRETIEN
22, page 421 sur le côté opposé.
à l'étape 25, page 421
4.10.2 Vérification et réglage de la
404.
MC
MC
A

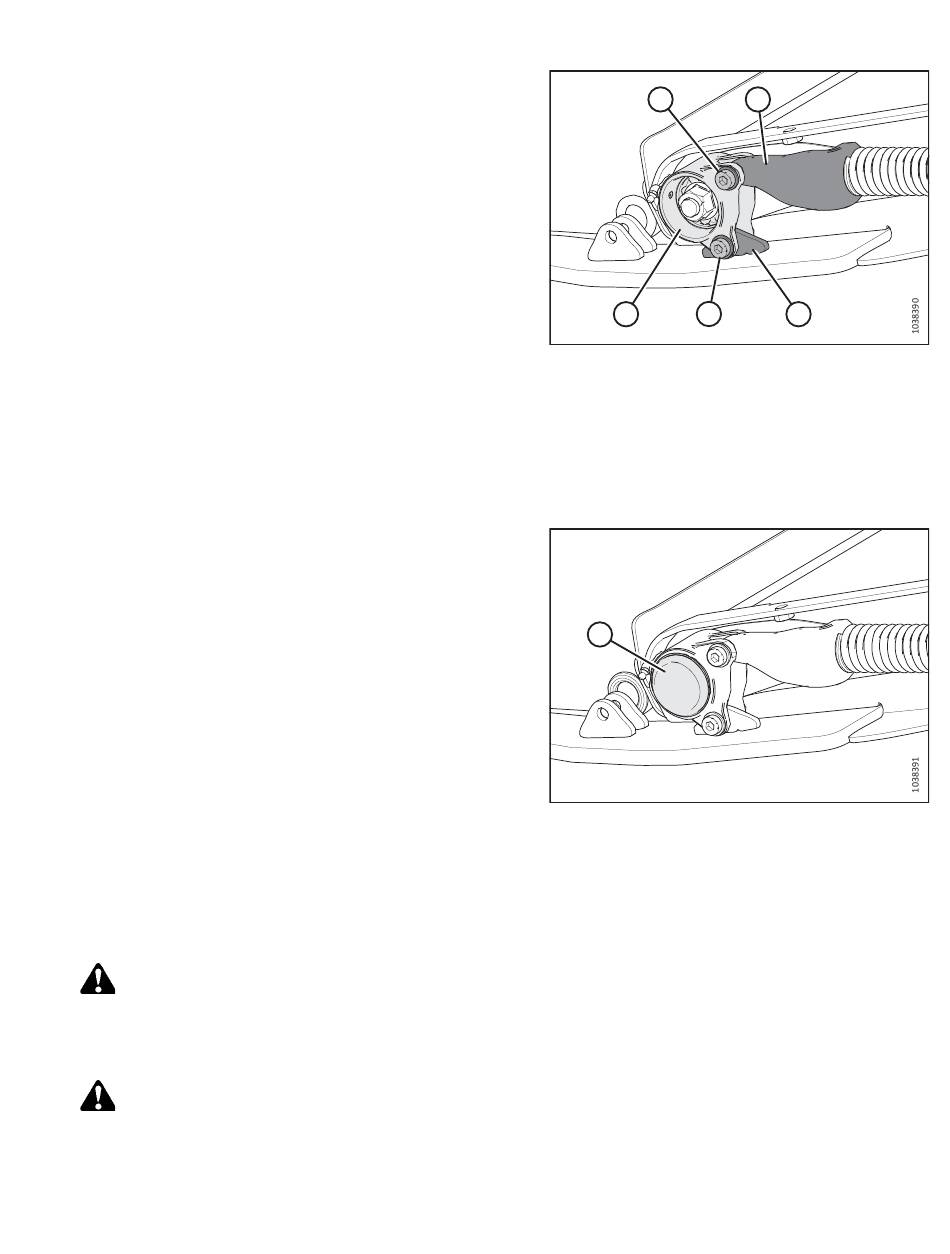

Figure 4.224: Roulement du rouleau
libre – Côté gauche
A
sur le
Figure 4.225: Tablier d'alimentation – Côté gauche,
421
