6. Installez le boulon de l'intérieur du tablier d'alimentation
pour fixer le capot du rouleau libre (A).
7. Installez l'écrou (B). Ne serrez PAS trop l'écrou. L'écrou doit
maintenir le capot du rouleau libre en place et se déplacer
avec le rouleau.
8. Du côté droit du châssis du tablier, badigeonnez d'huile
l'extrémité opposée de l'axe du rouleau libre (A).
9. Faites tourner avec précaution l'ensemble du roulement (B)
sur l'axe (A) à la main pour éviter d'endommager le joint.
IMPORTANT:
Veillez à ce que le roulement soit d'équerre par rapport à
l'axe pour éviter d'endommager le joint d'étanchéité lors
de l'installation.
10. Une fois que le roulement et les deux joints sont en place
autour de l'axe droit, installez l'écrou (A) et serrez-le à
81 Nm (60 pi-lbf).
262403
MAINTENANCE ET ENTRETIEN

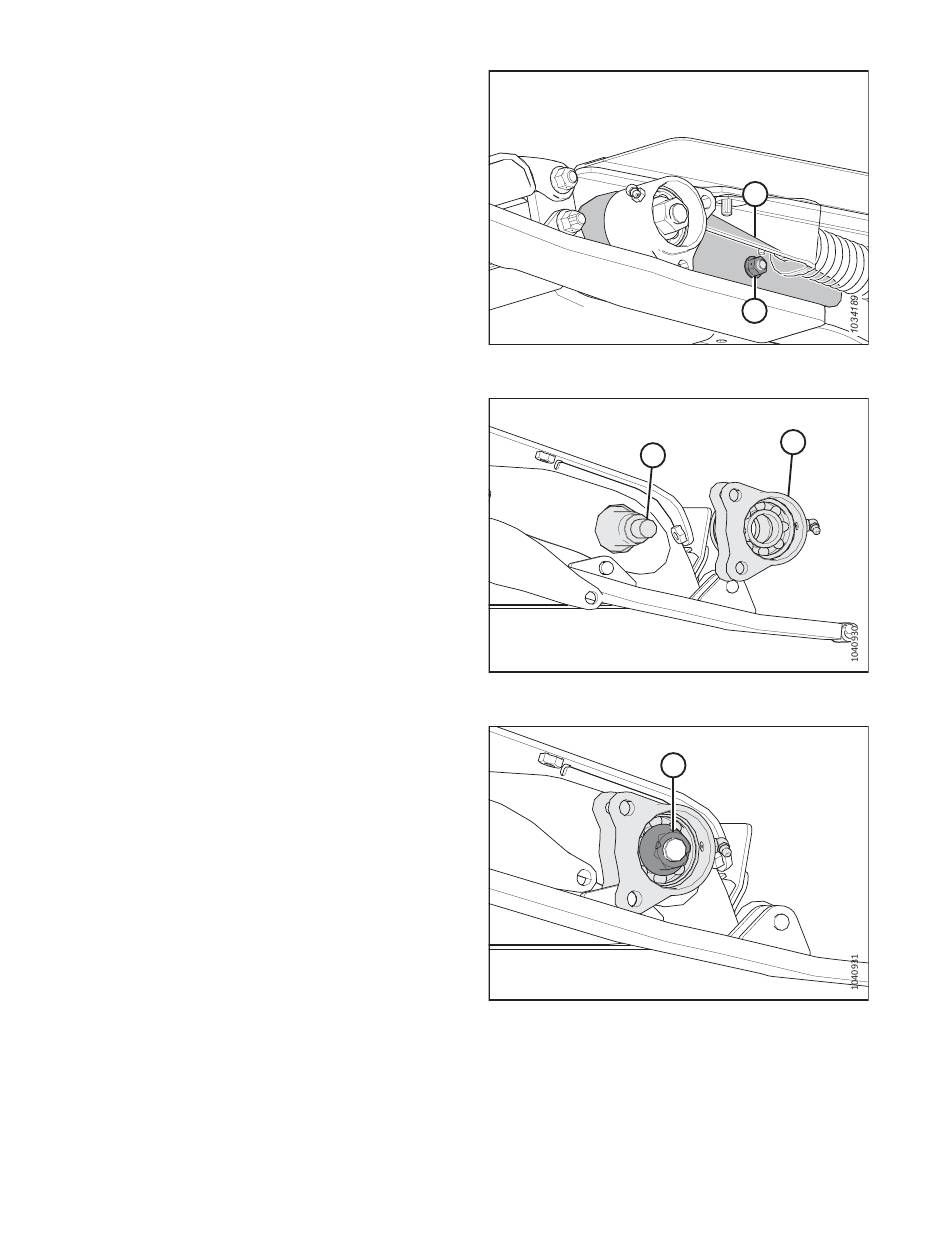

Figure 4.212: Capot du rouleau - Côté gauche
Figure 4.213: Tablier d'alimentation – Côté droit
Figure 4.214: Tablier d'alimentation – Côté droit
416
A
B
B
A
A
Révision A
