4.12.9 Installation de rouleaux libres de tapis latéraux
Le tablier de tapis latéral présente un rouleau à chacune de ses extrémités. L'un est le rouleau libre et l'autre le rouleau
d'entraînement. Si le rouleau libre est usé ou endommagé, il devra être remplacé.
1. Installez le rouleau libre (A) entre les bras libres (B).
2. Fixez le rouleau avec deux boulons et deux rondelles (C).
Serrez les boulons à 95 Nm (70 pi-lbf).
3. Fixez les extrémités du tablier avec les tubes de
raccordement (B) ainsi que les vis et écrous (A).
IMPORTANT:
Installez les vis de sorte que leurs têtes soient orientées
vers l'intérieur.
NOTE:
Les deux connecteurs de tube court sont fixés à l'avant et à
l'arrière du tapis.
4. Installez le connecteur de pont (D), à l'aide de vis (C), et
d'écrous à l'extrémité avant du joint du tapis.
262403
MAINTENANCE ET ENTRETIEN
C

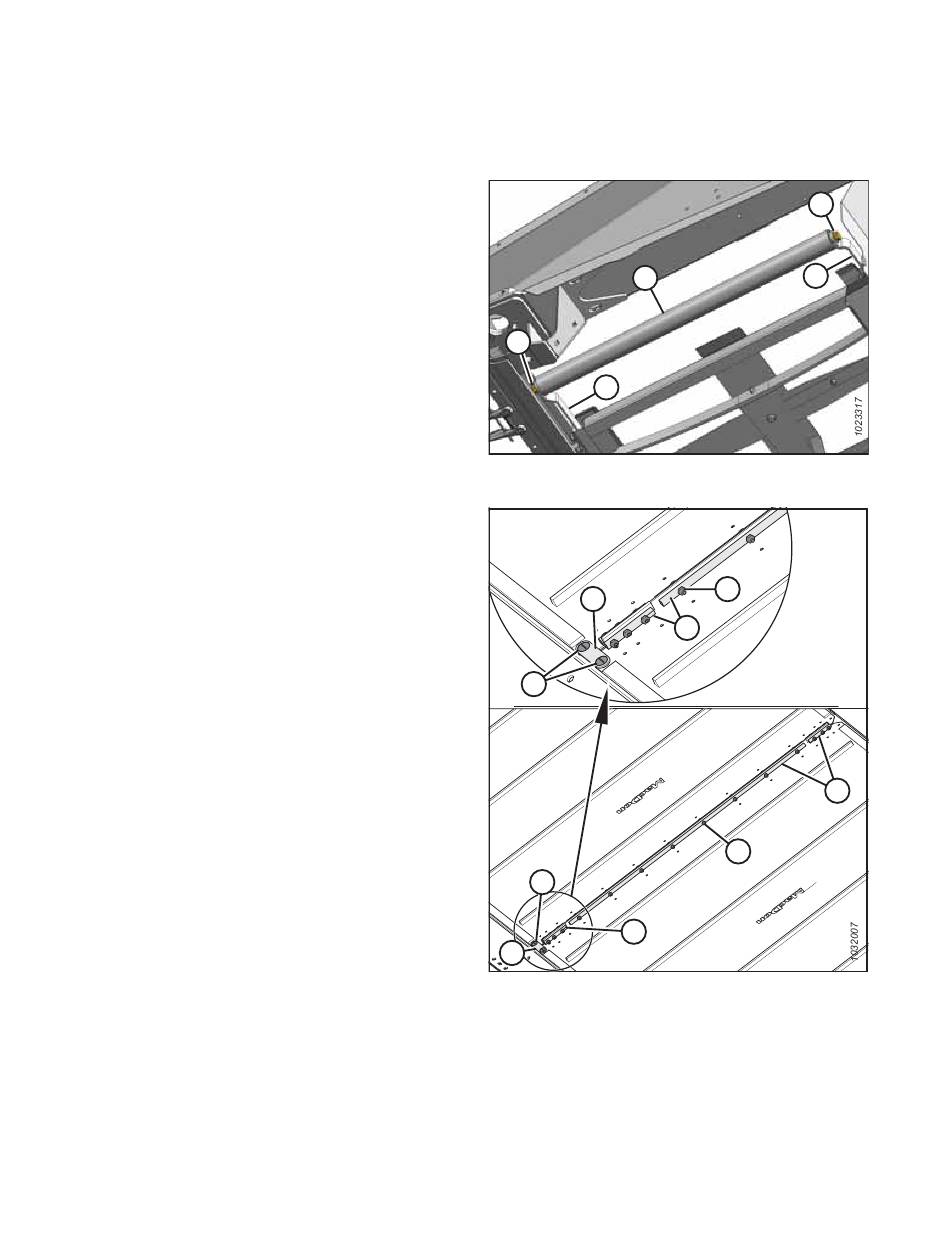

Figure 4.262: Rouleau libre
