MacDon FD2 Serie Manuel D'opération page 195

Vérification et réglage de l'orientation du bras du capteur
1. Démarrez le moteur.
2. Garez la moissonneuse-batteuse sur une surface plane.
3. Coupez le moteur et retirez la clé du contact.
4. Sur le plateau d'extrémité droite, localisez le capteur de
hauteur du rabatteur (A). Le capteur se connecte au bras
droit du rabatteur.
C
D
A

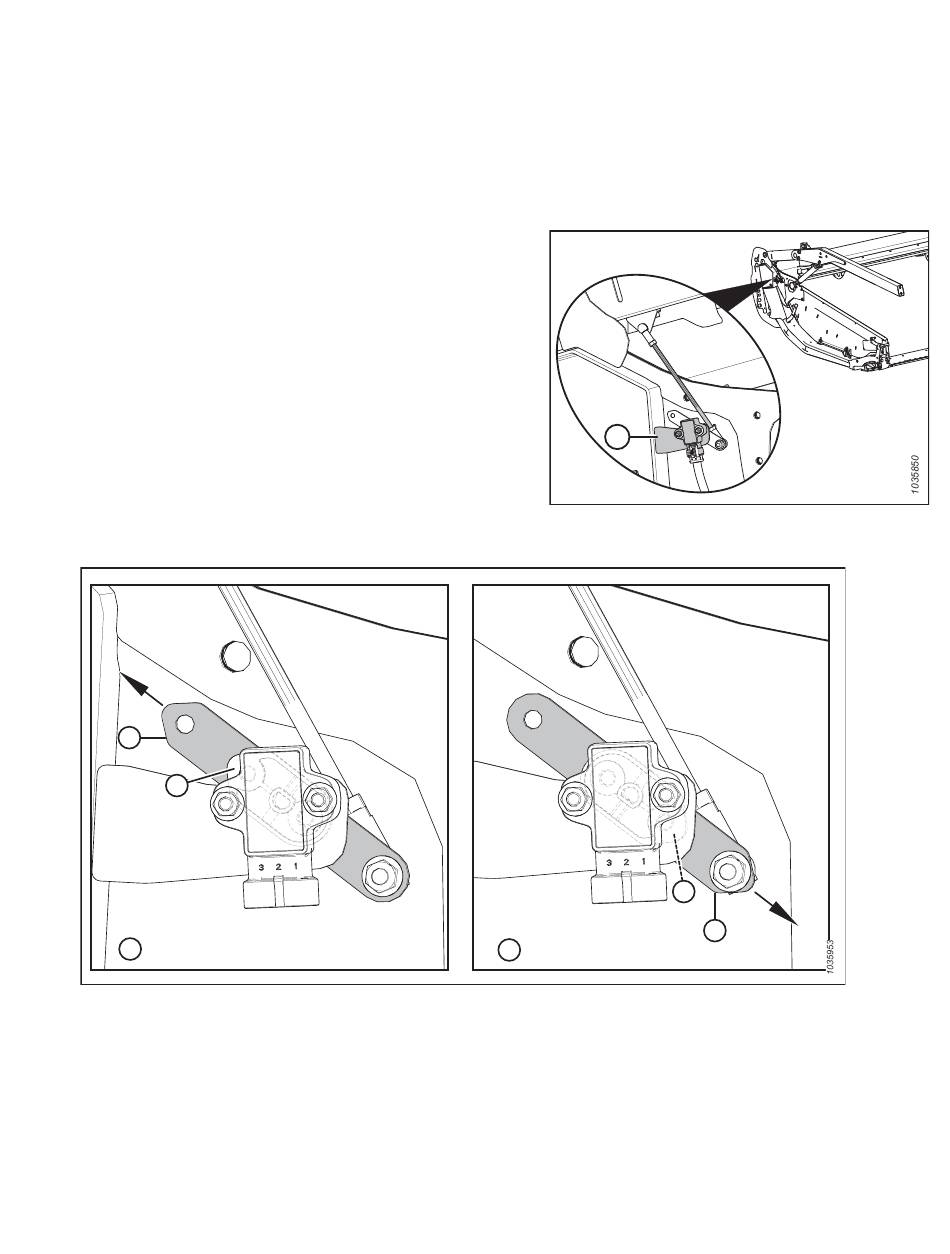

Figure 3.189: Configurations du bras/pointeur du capteur
A – Configuration John Deere, CLAAS, IDEAL
C – Bras du capteur
262403
OPÉRATION
A
Figure 3.188: Emplacement du capteur de hauteur du
rabatteur
B
B – Configuration de Case/New Holland
D – Pointeur de capteur (situé entre le capteur et le bras du capteur)
171
D
C
Révision A
