4.8.4 Installation du roulement de la tête de couteau
Le roulement de la tête de couteau permet à la goupille de tourner à l'intérieur de la tête de couteau lorsque le bras
d'entraînement déplace le couteau vers l'avant et vers l'arrière. Une fois l'ancien roulement retiré de la tête de couteau, un
nouveau roulement peut être installé.
AVERTISSEMENT
Tenez-vous derrière le couteau lors du retrait afin de réduire tout risque de blessure avec les bords coupants. Portez
des gants épais pour manipuler le couteau.
1. Coupez le moteur et retirez la clé du contact.
2. Placez le joint torique (E) et le bouchon (D) dans la tête de
couteau.
3. À l'aide d'un outil à bout plat (A) du même diamètre
environ que le roulement (C), poussez le roulement dans la
tête de couteau jusqu'à ce que le dessus du roulement
s'aligne avec le cran de la tête de couteau.
IMPORTANT:
Installez le roulement avec les marques d'identification sur
le dessus.
4. Installez le joint (B) dans la tête de couteau, le rebord
tourné vers l'extérieur.
IMPORTANT:
Pour éviter toute panne prématurée du boîtier
d'entraînement ou de la tête de couteau, assurez-vous que
la goupille de la tête de couteau et le roulement à aiguille
sont bien serrés, de même que la goupille de la tête de
couteau et le bras de sortie.
4.8.5 Installation du couteau
Si le couteau est retiré, suivez cette procédure pour l'installer.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
AVERTISSEMENT
Tenez-vous derrière le couteau lors du retrait afin de réduire tout risque de blessure avec les bords coupants. Portez
des gants épais pour manipuler le couteau.
1. Coupez le moteur et retirez la clé du contact.
2. Ouvrez le capot du diviseur. Pour les instructions, consultez
NOTE:
Les illustrations montrent l'installation du couteau gauche. La procédure est identique pour le couteau droit.
262403
MAINTENANCE ET ENTRETIEN

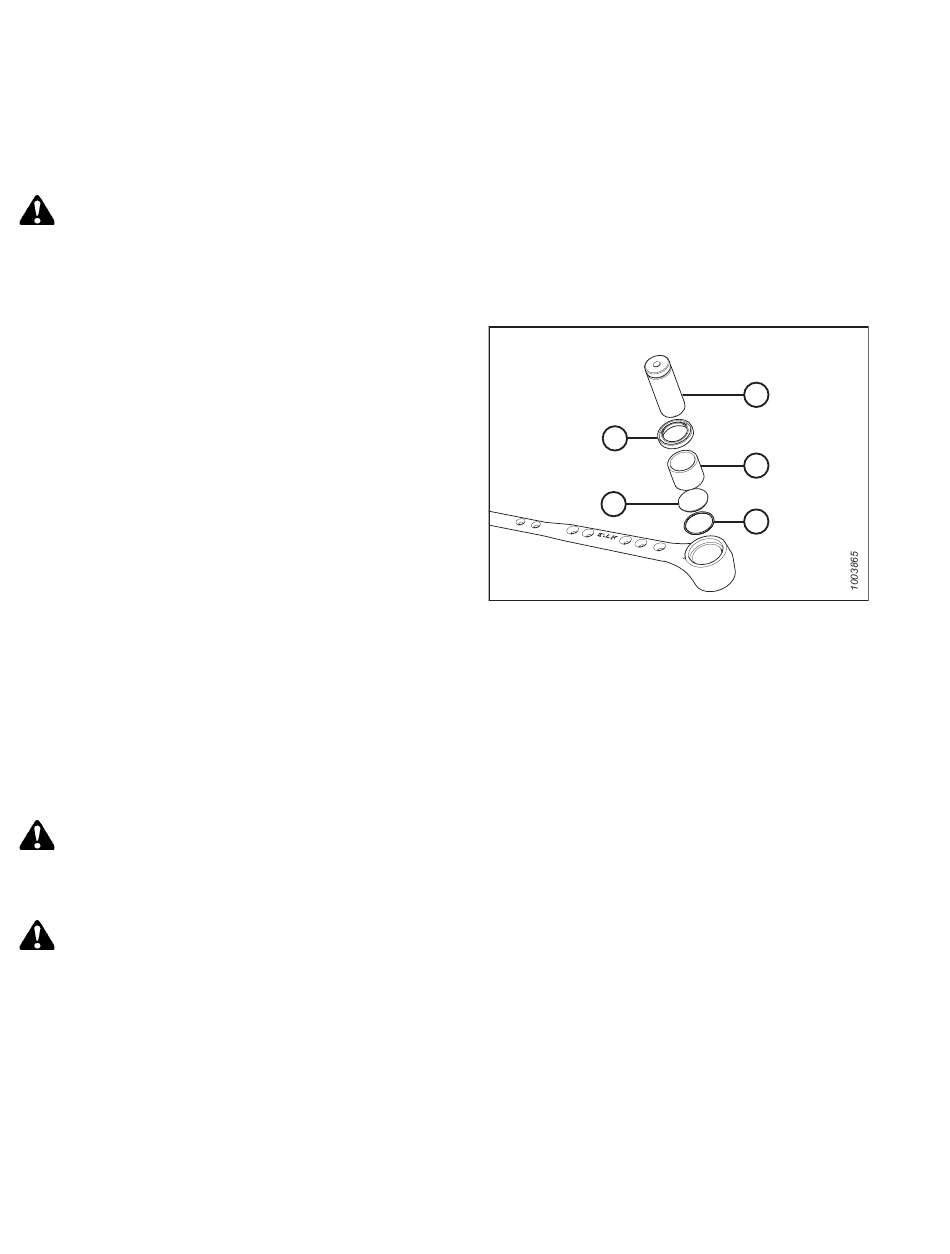

Figure 4.119: Assemblage du roulement de la tête de
couteau
Ouverture du capot du diviseur, page
360
A
B
C
D
E
