MacDon FD2 Serie Manuel D'opération page 132

Spire de vis
La spire de vis sur le FM200 peut être configurée pour des conditions de récolte et de culture particulières.
Pour obtenir des instructions, consultez la section
page 92 sur les configurations de moissonneuses-batteuses et de récoltes particulières.
Retrait de la spire à vis
La vis d'alimentation est dotée d'une spire amovible qui peut être adaptée aux différents modèles de moissonneuses-
batteuses.
Avant de retirer la spire d'un boulon, déterminez la quantité et le type de spires requis. Pour plus d'informations sur les
différentes configurations de spires, consultez
92.
Pour retirer une spire à vis, procédez comme suit :
1. Pour faciliter l'accès à la vis d'alimentation, retirez le module de flottement de la moissonneuse-batteuse.
2. Coupez le moteur et retirez la clé du contact.
3. Faites tourner la vis au besoin.
NOTE:
Pour plus de clarté, les illustrations de cette procédure
montrent la vis d'alimentation séparée du module de
flottement. La procédure peut être effectuée avec la vis
d'alimentation installée dans le module de flottement.
4. Enlevez les boulons (A) et le couvercle d'accès (B).
Conservez ces pièces pour le réassemblage. Si nécessaire,
enlevez plusieurs couvercles d'accès.
5. Enlevez les boulons et les écrous (B), enlevez également la
spire (A).
262403
OPÉRATION
3.8.1 Configurations de performance de la vis d'alimentation FM200,
3.8.1 Configurations de performance de la vis d'alimentation FM200, page

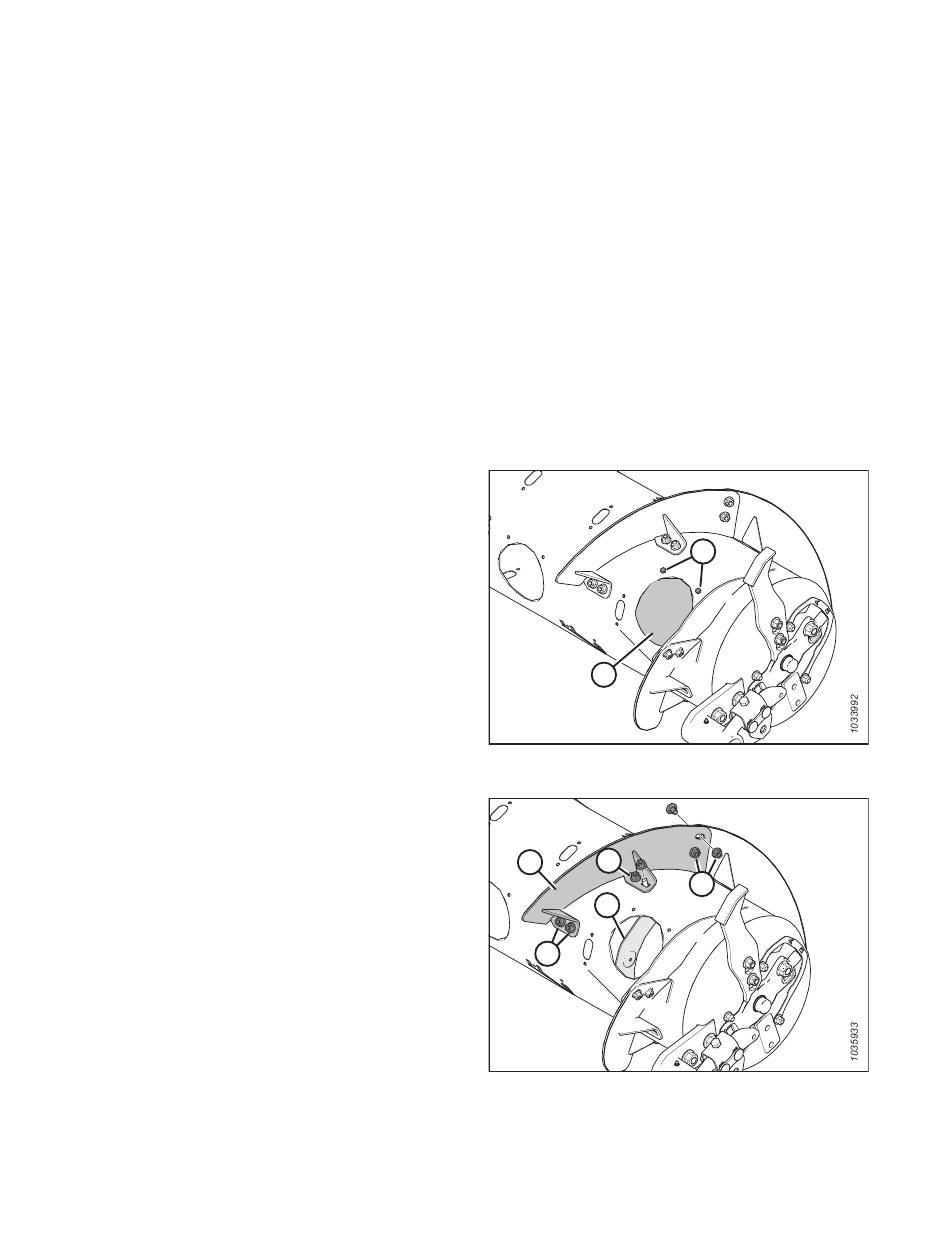

Figure 3.88: Capot d'accès à la vis – Côté droit
Figure 3.89: Spire courte – Côté droit
108
A
B
B
A
B
C
B
Révision A
