15. Repérez le tendeur du tapis d'alimentation. Desserrez le
contre-écrou (A). Tournez le boulon (B) dans le sens inverse
des aiguilles d'une montre pour relâcher la tension du tapis.
16. Du côté gauche du tablier, retirez la quincaillerie (A) du
moulage du rouleau libre (B).
NOTE:
Notez si le moulage du rouleau libre s'abaisse ou se déplace
vers le haut lorsque la quincaillerie est retirée. Il sera plus
facile de commencer à réinstaller la quincaillerie du côté où
le moulage du rouleau libre descend.
17. Répétez l'étape précédente du côté droit du tablier.
18. Replacez le rouleau libre à l'intérieur de la découpe dans le
châssis.
19. Retirez les boulons et les écrous (A). Retirez les courroies
de raccordement du tapis (B).
20. Tirez le tapis du tablier
262403
MAINTENANCE ET ENTRETIEN

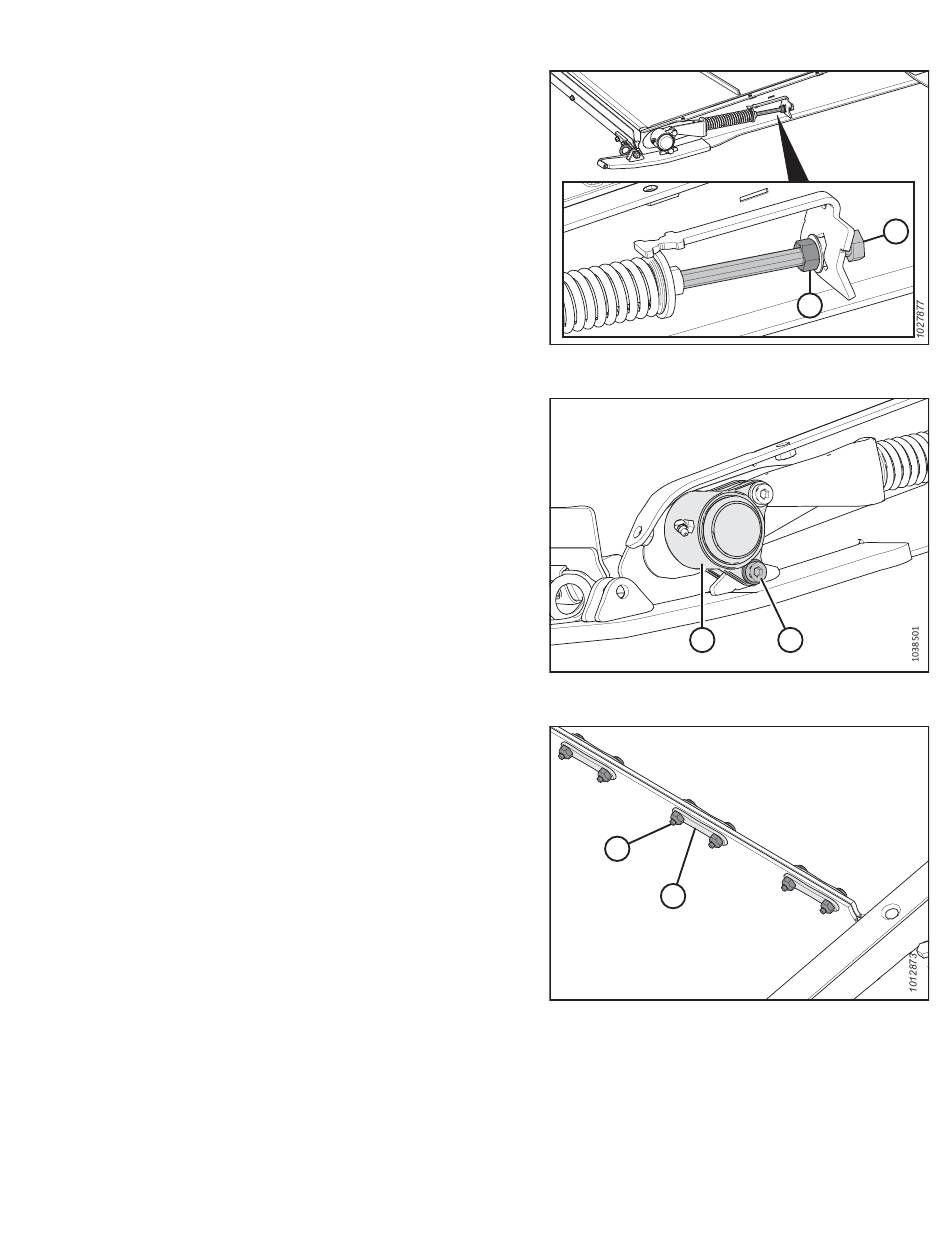

Figure 4.178: Tendeur du tapis d'alimentation
