10. Retirez la goupille à anneau rabattant (A) du pivot de
transport (B).
11. Repoussez le loquet (C) pour libérer l'extension (D).
12. Soulevez l'extension (A) et éloignez-la du pivot de
transport (B).
13. Fixez le harnais de l'extension (C) à l'intérieur du tube (A)
de l'extension de la barre de remorquage.
14. Réinstallez la goupille à anneau rabattant dans le pivot de
transport gauche pour le garder en lieu sûr.
15. Pour le rangement de la barre de remorquage, reportez-
vous à Rangement de la barre de remorquage, page
Retrait d'une barre de remorquage installée sans une extension :
16. Débranchez le harnais électrique de l'extension de la barre
de remorquage (A) du harnais du pivot de transport
gauche (B).
262403
OPÉRATION
C
B
A

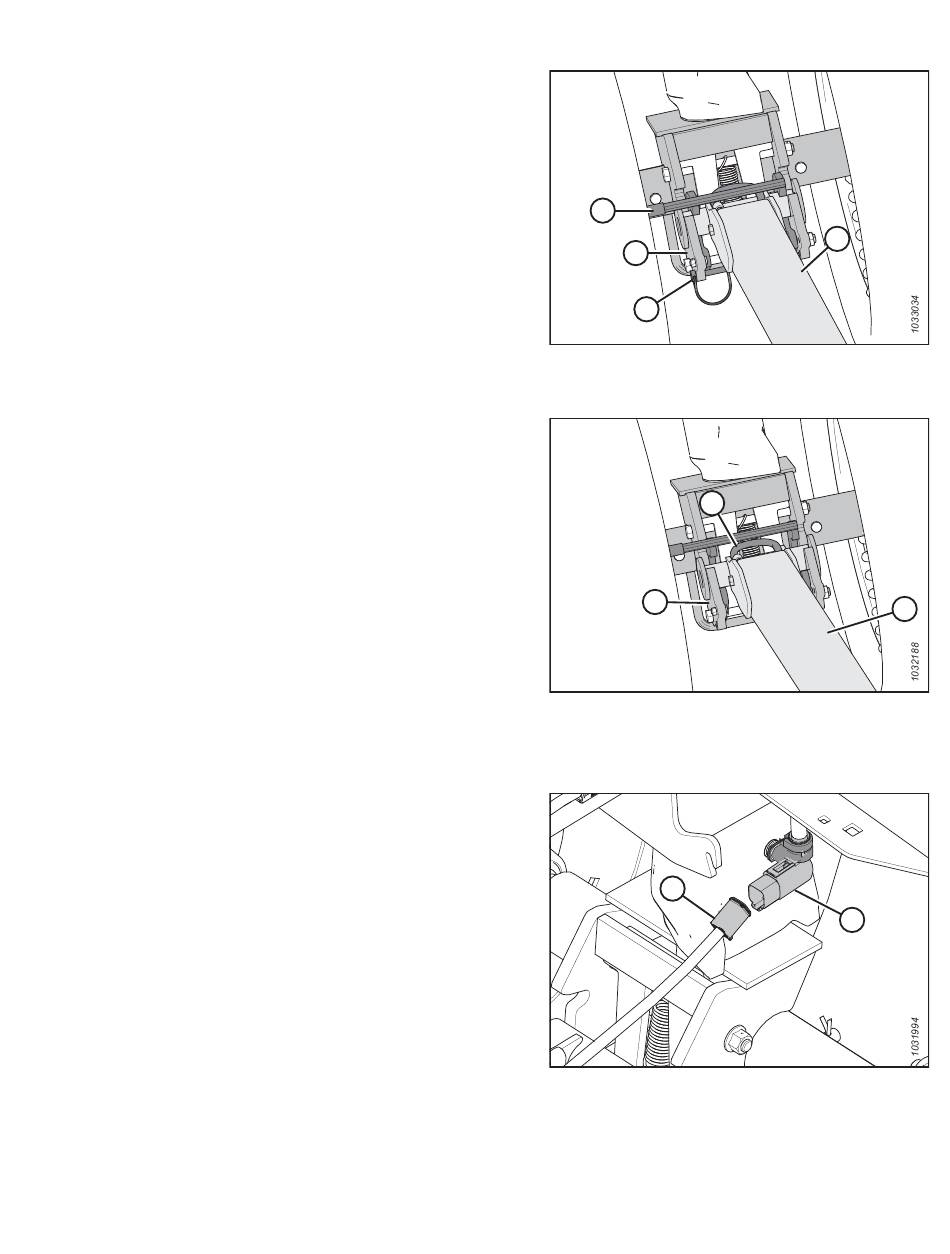

Figure 3.343: Extension de la barre de remorquage et
du pivot de transport
267.
Figure 3.344: Verrou désengagé de l'extension
Figure 3.345: Connexion électrique de la barre de
remorquage
265
C
B
A
D
A
B
Révision A
