MacDon FD2 Serie Manuel D'opération page 441

11. Faites tourner le boîtier du rouleau libre (A) jusqu'à ce que
les trous des languettes inférieures soient alignés avec le
trou de la languette soudée (B).
12. Appliquez du frein-filet de résistance moyenne (Loctite
243 ou équivalent) aux filets des boulons à tête creuse, puis
fixez le boîtier du rouleau à la languette soudée avec le
boulon, la rondelle et l'écrou à l'emplacement (C).
13. Alignez le trou du support moulé (D) avec les trous de la
patte supérieure du boîtier du rouleau libre (A).
14. Appliquez du frein-filet de résistance moyenne (Loctite
243 ou équivalent) aux filets des boulons à tête creuse, puis
fixez le support moulé sur le boîtier du rouleau avec le
boulon, la rondelle et l'écrou à l'emplacement (E).
15. Serrez les boulons (C) et (E) à 12 Nm (106 pi-lbf).
IMPORTANT:
Ne serrez PAS trop les boulons (C) et (E).
16. Lubrifiez la cavité du roulement avec de la graisse, puis
installez le capot anti-poussière (A).
17. Vérifiez que l'embout graisseur fonctionne. Graissez le
roulement de rouleau libre du tapis d'alimentation jusqu'à
ce que la graisse sorte du joint. Après le graissage, essuyez
l'excédent de graisse qui se trouve sur la zone.
18. Répétez les étapes 11, page 417
droit du rouleau libre du tapis d'alimentation.
19. Fermez le tapis d'alimentation et fixez-le avec les vis (A), les
sangles de raccordement (B) et les écrous.
20. Tendez le tablier de tapis d'alimentation. Pour obtenir des
instructions, consultez
tension du transporteur d'alimentation, page
262403
MAINTENANCE ET ENTRETIEN
à 17, page 417 du côté
4.10.2 Vérification et réglage de la
404.
E
MC
MC
A

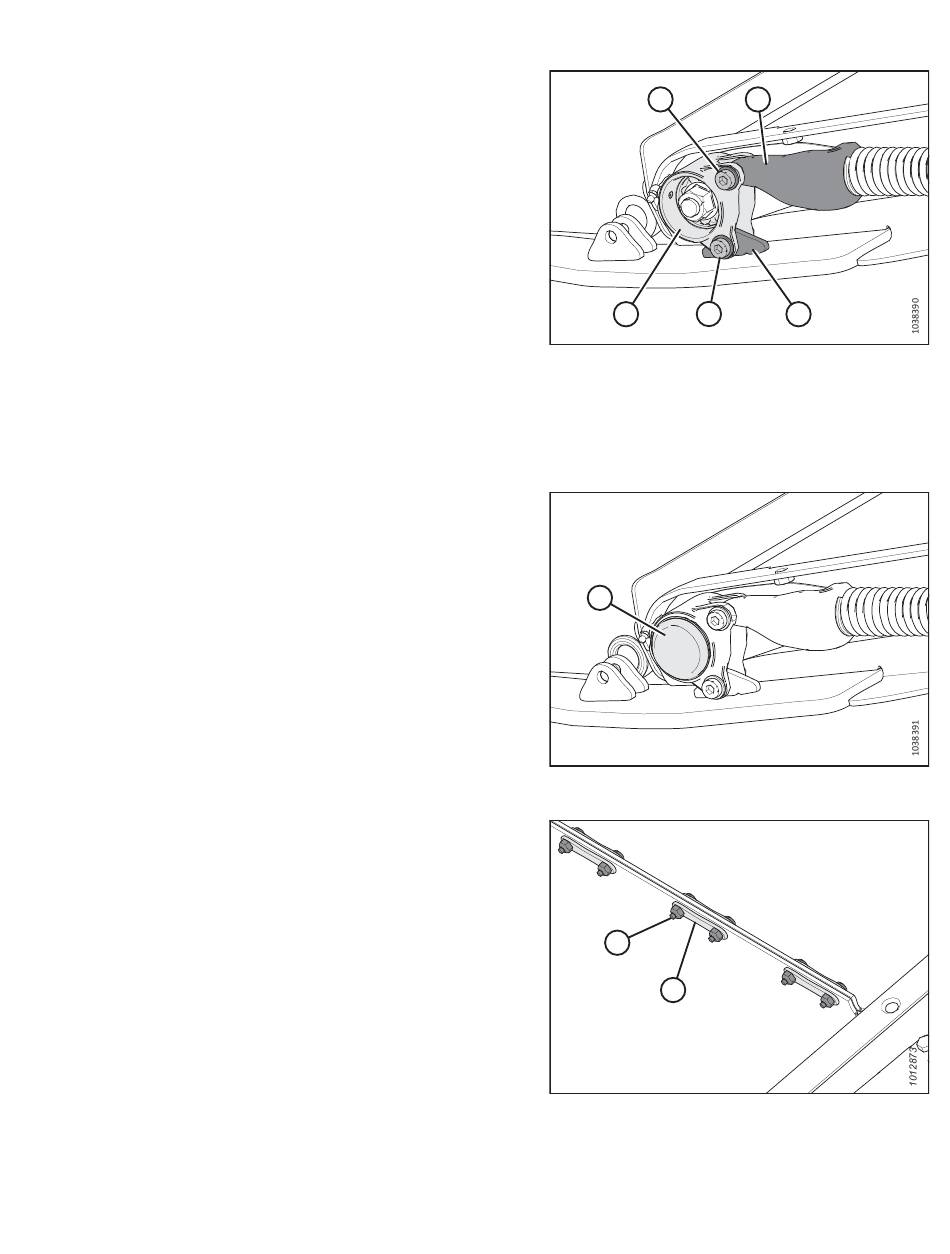

Figure 4.215: Roulement de rouleau libre gauche
A
Figure 4.216: Tablier d'alimentation – Côté gauche,
A
B
Figure 4.217: Raccordement du tapis
417
D
C B
Révision A
