7. Fixer le loquet (B) à l'aide de la goupille à anneau
rabattant (A).
8. Pour déverrouiller le pivot, appliquer une pression sur le
boulon (B) à l'aide de votre pied tout en poussant la
poignée (A) vers le bas.
9. Soulever la poignée (A) tout en tirant la poignée (B) pour
soulever l'ensemble de roues de gauche dans la position de
rangement la plus haute.
NOTE:
Pour plus de clarté, certaines pièces ont été retirées de
l'illustration.
262403
OPÉRATION

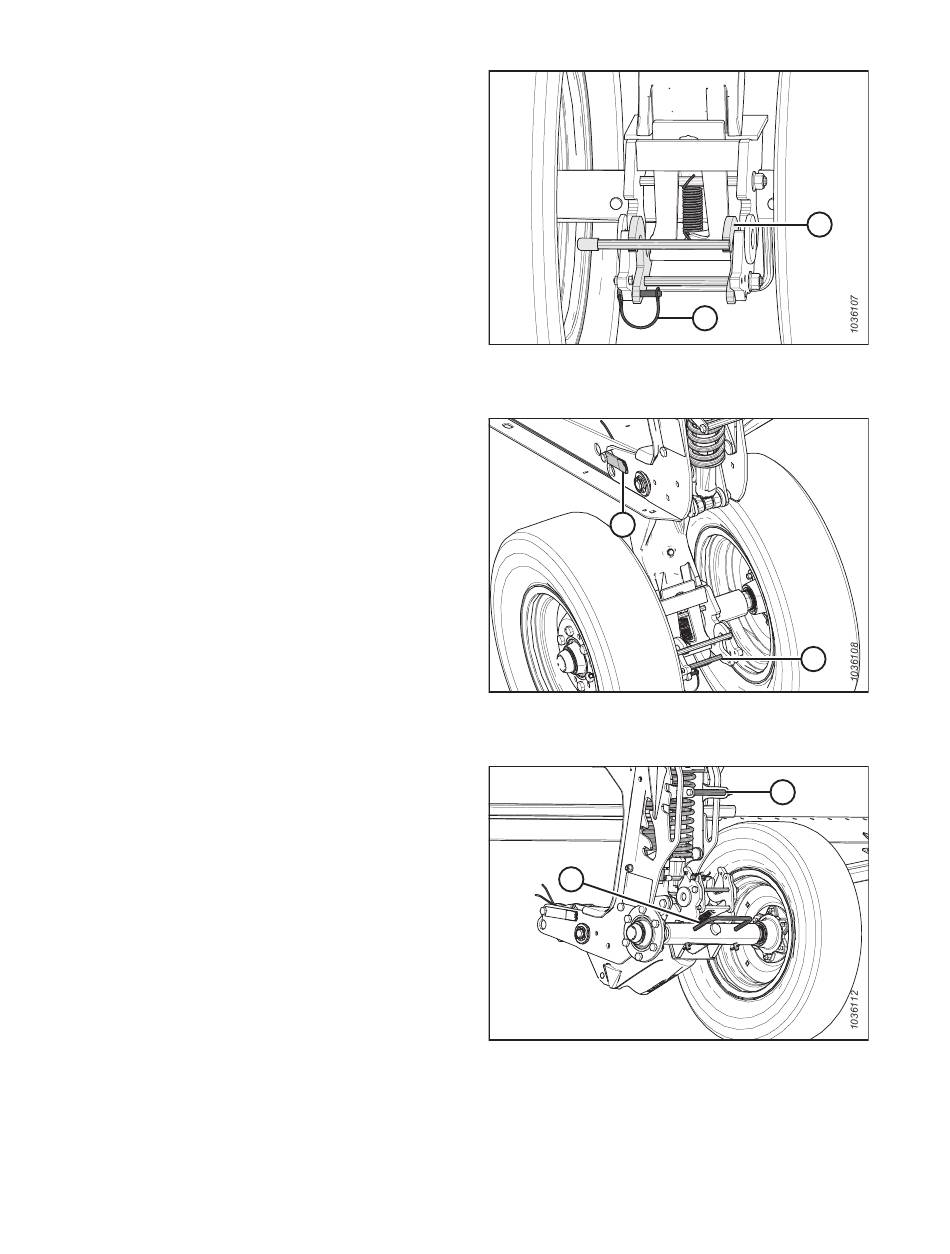

Figure 3.354: Roues de transport gauches – Loquet de
verrouillage de rotation enclenché
Figure 3.355: Roues de transport gauches – Pivot
dégagé
A
Figure 3.356: Roues de transport gauches dans la
position de rangement la plus haute
270
A
A
B
B
B
