AVERTISSEMENT
Portez des gants épais lorsque vous travaillez autour de couteaux ou que vous manipulez ceux-ci.
1. Démarrez le moteur.
2. Levez complètement le rabatteur.
3. Coupez le moteur et retirez la clé du contact.
4. Enclenchez les supports de sécurité du rabatteur. Pour obtenir des instructions, consultez
de sécurité du rabatteur, page
5. Ouvrez le capot du diviseur. Pour les instructions, consultez
6. Faites tourner le volant fixé au boîtier d'entraînement de
couteau pour déplacer le couteau vers l'intérieur jusqu'à ce
que la section du couteau soit sous le rabatteur (A).
Répétez cette opération pour déplacer l'autre couteau.
7. Appuyez sur la section du couteau avec une force d'environ
44 N (10 lbf). Utilisez une jauge d'épaisseur pour mesurer
l'écartement entre le rabatteur (A) et la section du couteau.
Vérifiez que l'écartement est le suivant :
• À l'extrémité (B) du mécanisme de retenue :
0,1 à 0,5 mm (0,004 à 0,020 po)
• À l'arrière (C) du mécanisme de retenue : 0,1 à 1,0 mm
(0,004 à 0,040 po)
8. Si des réglages sont nécessaires, consultez
rabatteur central – Doigts de couteaux courts, page
9. Serrez les écrous (D), vérifiez de nouveau l'écartement et
ajustez au besoin.
10. Fermez le capot du diviseur. Pour les instructions, consultez
Fermeture du capot de la plateforme, page
Réglage du rabatteur central – Doigts de couteaux courts
Si le rabatteur d'un doigt de lamier court bloque le couteau, ajustez le rabatteur.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports de sécurité du
rabatteur avant de passer dessous pour une raison quelconque.
AVERTISSEMENT
Portez des gants épais lorsque vous travaillez autour de couteaux ou que vous manipulez ceux-ci.
262403
MAINTENANCE ET ENTRETIEN
41.
Réglage du
393.
45.
393
Ouverture du capot du diviseur, page

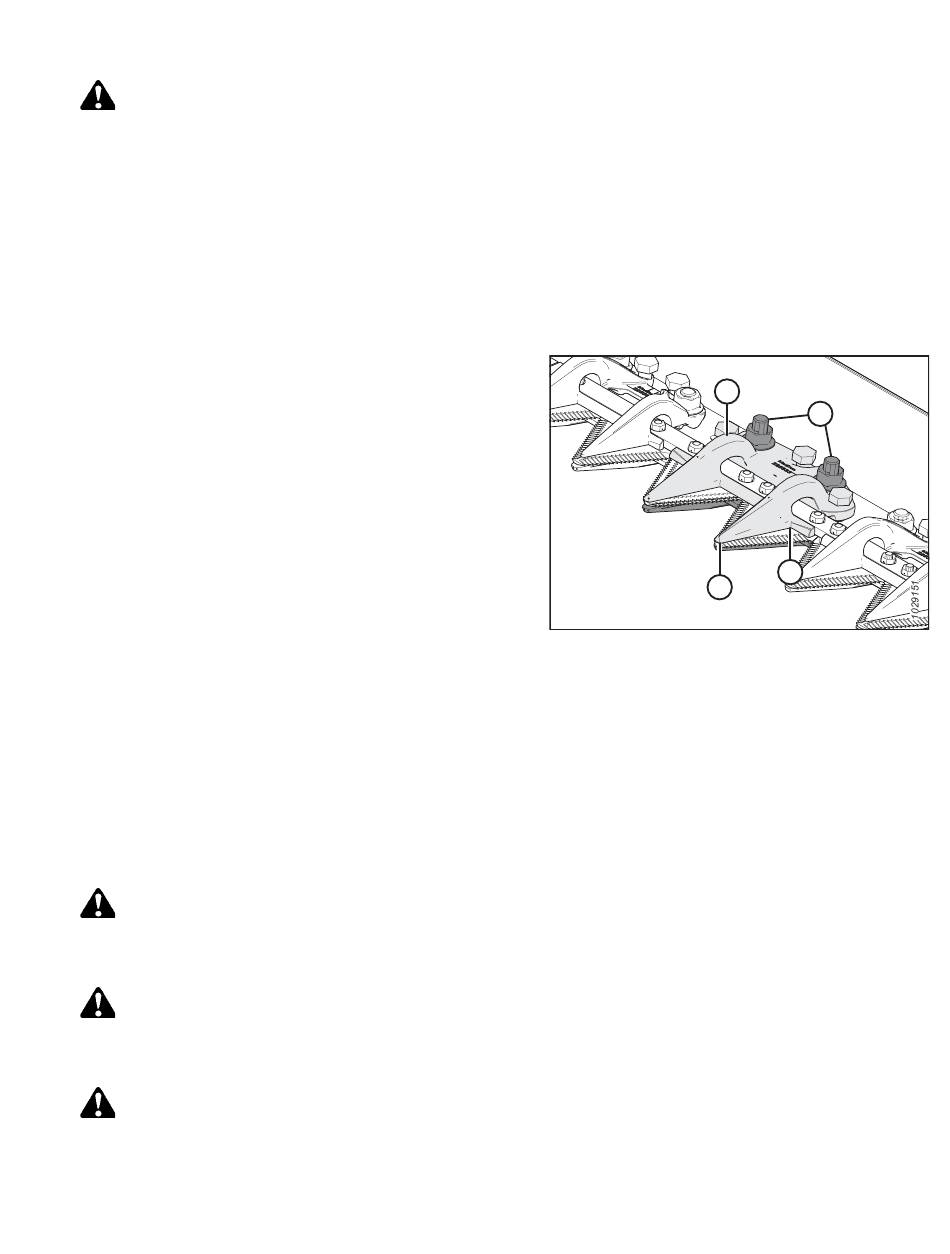

Figure 4.167: Rabatteur du doigt de couteau central
Enclenchement des supports
44.
A
D
C
B
Révision A
