12. Butée d'arrêt : Retirez la goupille à anneau rabattant (A) de
l'axe de chape, puis retirez l'axe de chape. Conservez la
goupille à anneau rabattant et l'axe de chape pour la
réinstallation.
13. Inclinez le diviseur, puis réinstallez l'axe de chape dans un
trou numéroté de « 1 » à « 3 » approprié. Fixez l'axe de
chape avec la goupille à anneau rabattant.
14. Position avant-arrière de la pointe avant : Retirez le
boulon (A), déplacez le tube, puis réinstallez le boulon dans
l'un des cinq trous du tube.
NOTE:
• Dans l'exemple (B), le boulon est installé dans le trou de
flexible « 1 ».
• Dans l'exemple (C), le boulon est installé dans le
trou de flexible « 5 ».
262403
OPÉRATION

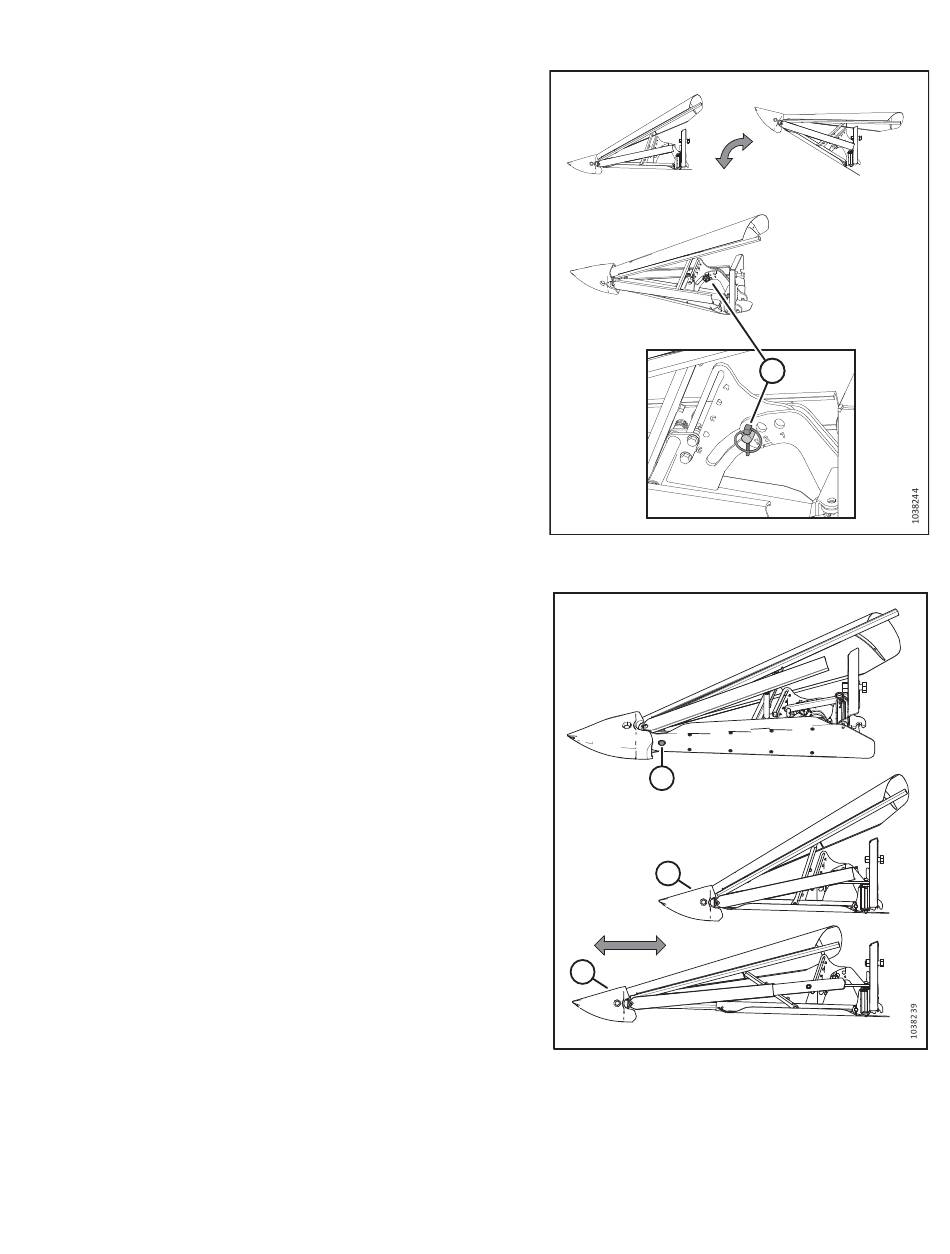

Figure 3.237: Réglage de la butée d'arrêt
C
Figure 3.238: Réglage avant-arrière de la pointe avant
205
A A
A
B
Révision A
