Vérifier le flottement
22. Réglez le flottement gauche en poussant l'extrémité gauche de la barre de coupe vers le bas d'environ 76 mm (3 po).
Laissez la plateforme se relever. Répétez cette étape au moins trois fois.
NOTE:
En déplaçant le côté gauche de la plateforme de haut en bas, vous vous assurez que la lecture de l'indicateur de
gauche sera précise.
23. Sur le côté gauche du module de flottement, inspectez le
haut de l'échelle sur l'indicateur de réglage du flottement
(FSI) (B). Le bras (A) de l'indicateur doit pointer vers le
chiffre 2.
• Si le bras (A) de l'indicateur (B) indique une valeur
supérieure à 2, le flottement est trop lourd.
• Si le bras (A) de l'indicateur (B) indique une valeur
inférieure à 2, le flottement est trop léger.
NOTE:
La série de chiffres inférieure indique la hauteur de
flottement quand la plateforme est en opération dans le
champ.
Réglage du flottement
24. Sur le côté gauche du module de flottement, desserrez les
boulons (C).
Faites tourner les attaches à ressort (B) de sorte que les
têtes de boulons (A) soient accessibles.
25. Augmentez ou diminuez le flottement sur le côté gauche du
module de flottement selon les besoins :
• Pour augmenter le flottement, tournez les boulons de
réglage (A) dans le sens des aiguilles d'une montre.
• Pour réduire le flottement, tournez les boulons de
réglage (A) dans le sens inverse des aiguilles d'une
montre.
NOTE:
Ajustez chaque paire de boulons (A) de façon égale.
26. Réglez à nouveau le flottement gauche. Consultez l'étape
22, page 140 pour obtenir des instructions.
27. Vérifiez à nouveau l'indicateur de réglage du flottement
gauche. Consultez l'étape
instructions.
28. Si le réglage du flottement gauche n'est pas satisfaisant,
répétez les étapes 25, page 140
262403
OPÉRATION
23, page 140 pour obtenir des
à 27, page 140.

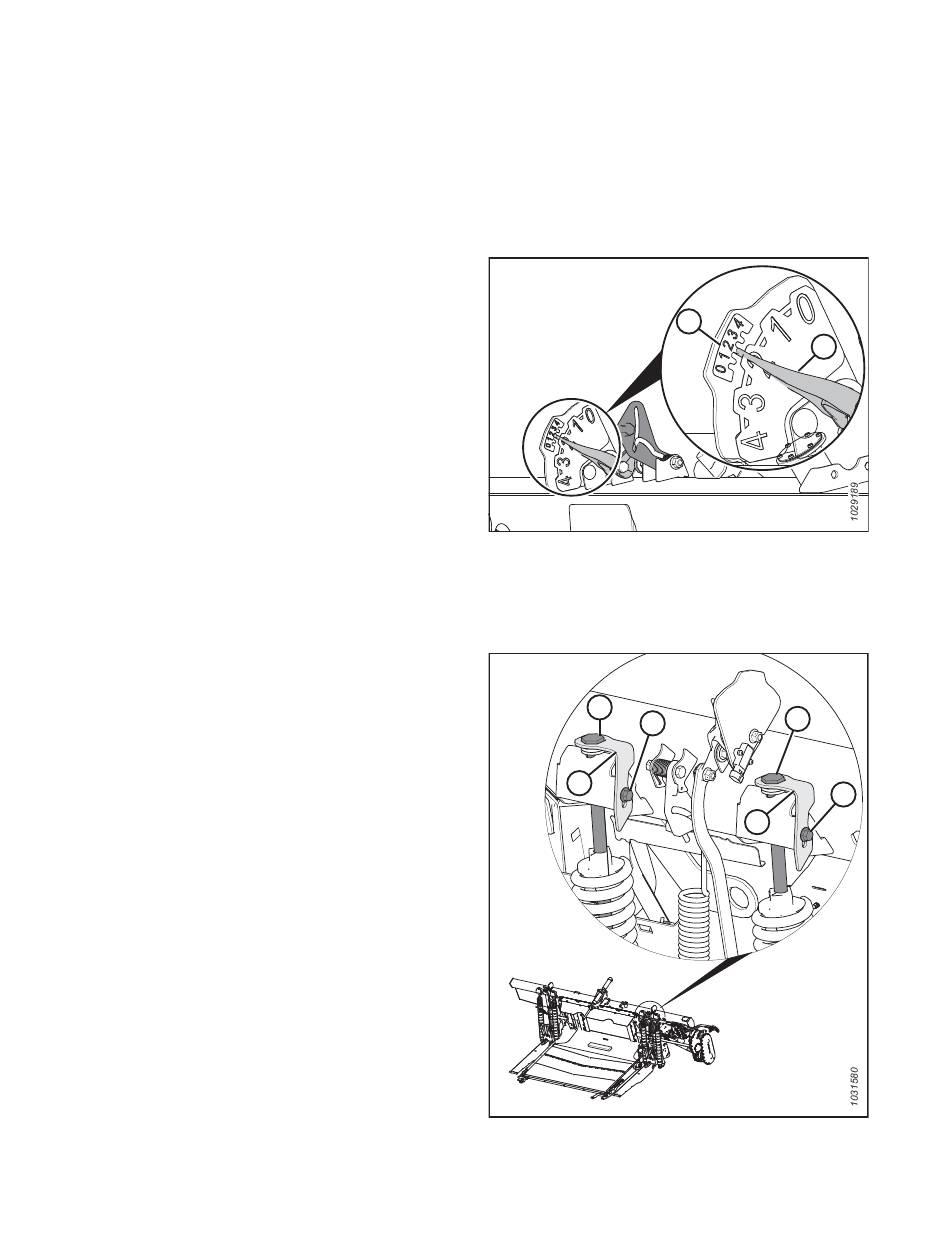

Figure 3.142: Réglage du flottement gauche et
indicateur CHAP
A
B
Figure 3.143: Ajustement du flottement de gauche
140
B
A
A
C
B
Révision A
