4. Vérifiez que l'écartement reste suffisant entre le rabatteur et les pièces suivantes de la plateforme :
• Panneau arrière
• Entretoises du rabatteur
• Vis transversale supérieure (si installée sur la plateforme)
5. Si nécessaire, ajustez l'angle des doigts du rabatteur. Pour obtenir des instructions, consultez
du rabatteur, page 182.
Vérification et réglage du capteur de position avant-arrière
Le capteur de position avant-arrière indique la position du rabatteur dans le plan avant-arrière. L'orientation du bras du
capteur et la plage de tension de sortie du capteur doivent être étalonnées.
Vérification et réglage de l'orientation du bras du capteur
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
1. Démarrez le moteur.
2. Garez la moissonneuse-batteuse sur une surface plane.
3. Coupez le moteur et retirez la clé du contact.
A
C

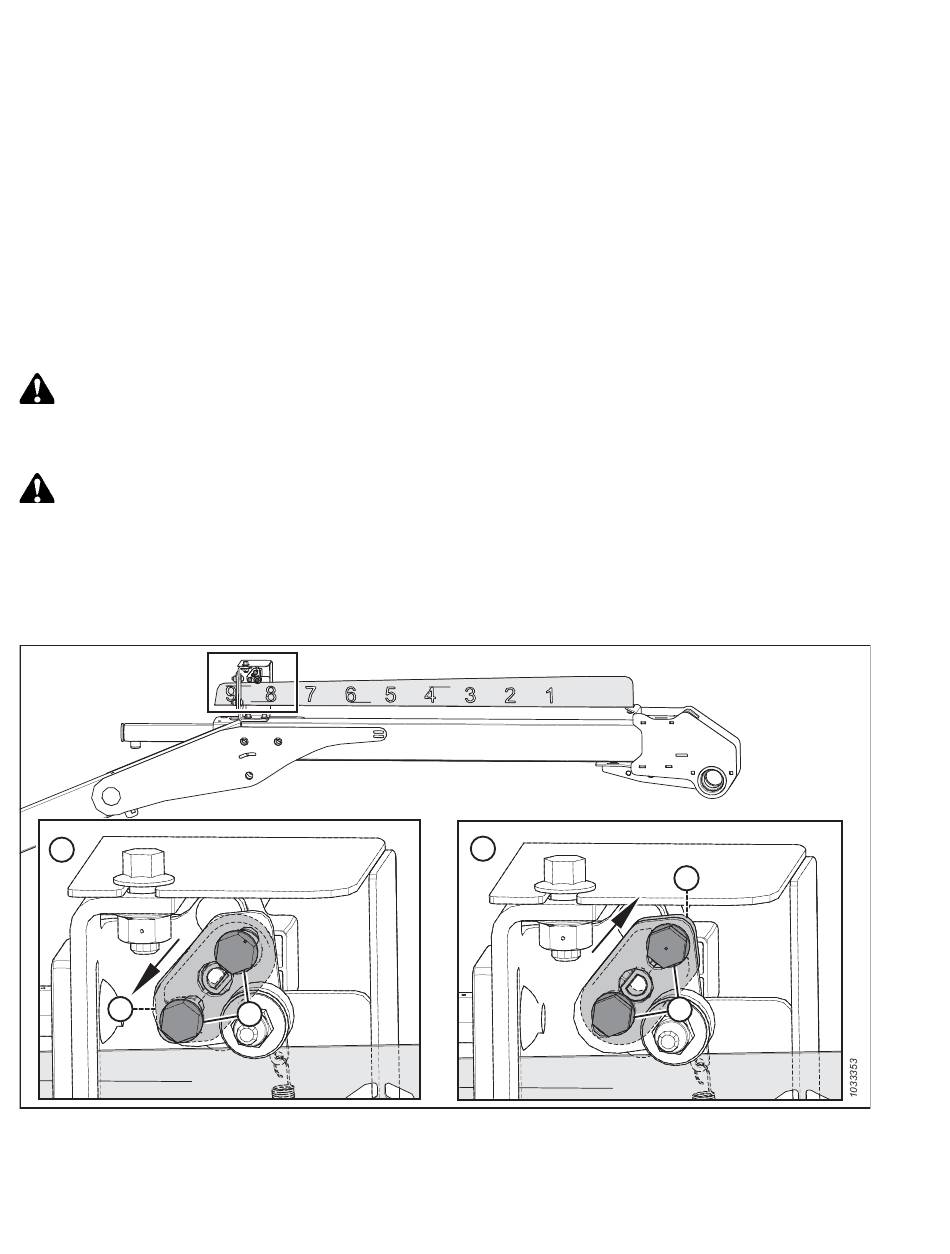

Figure 3.205: Configurations du bras de capteur
A – Configuration de John Deere, CLAAS, IDEAL
C – Bras du capteur
262403
OPÉRATION
D
MC
B
B – Configuration de Case/New Holland
D – Quincaillerie de montage
180
3.9.13 Angle des doigts
C
D
