Retrait d'une barre de remorquage installée avec une extension :
4. Débranchez le harnais de remorquage (A) de
l'extension (B).
5. Retirez la goupille à anneau rabattant (C) du loquet.
6. Fixez le harnais de remorquage (A) dans le lieu de stockage.
7. Soulevez l'attelage près de la connexion du loquet pour
alléger le poids sur ce dernier. Pendant le levage, tirez sur la
poignée du loquet (B) pour dégager l'ergot de la barre de
remorquage, puis abaissez lentement l'ensemble au sol.
8. Soulevez l'extrémité de la barre de remorquage (C) et
éloignez-la de l'extension (D).
9. Débranchez le harnais électrique de l'extension de la barre
de remorquage (A) du harnais du pivot de transport
gauche (B).
262403
OPÉRATION
A
B

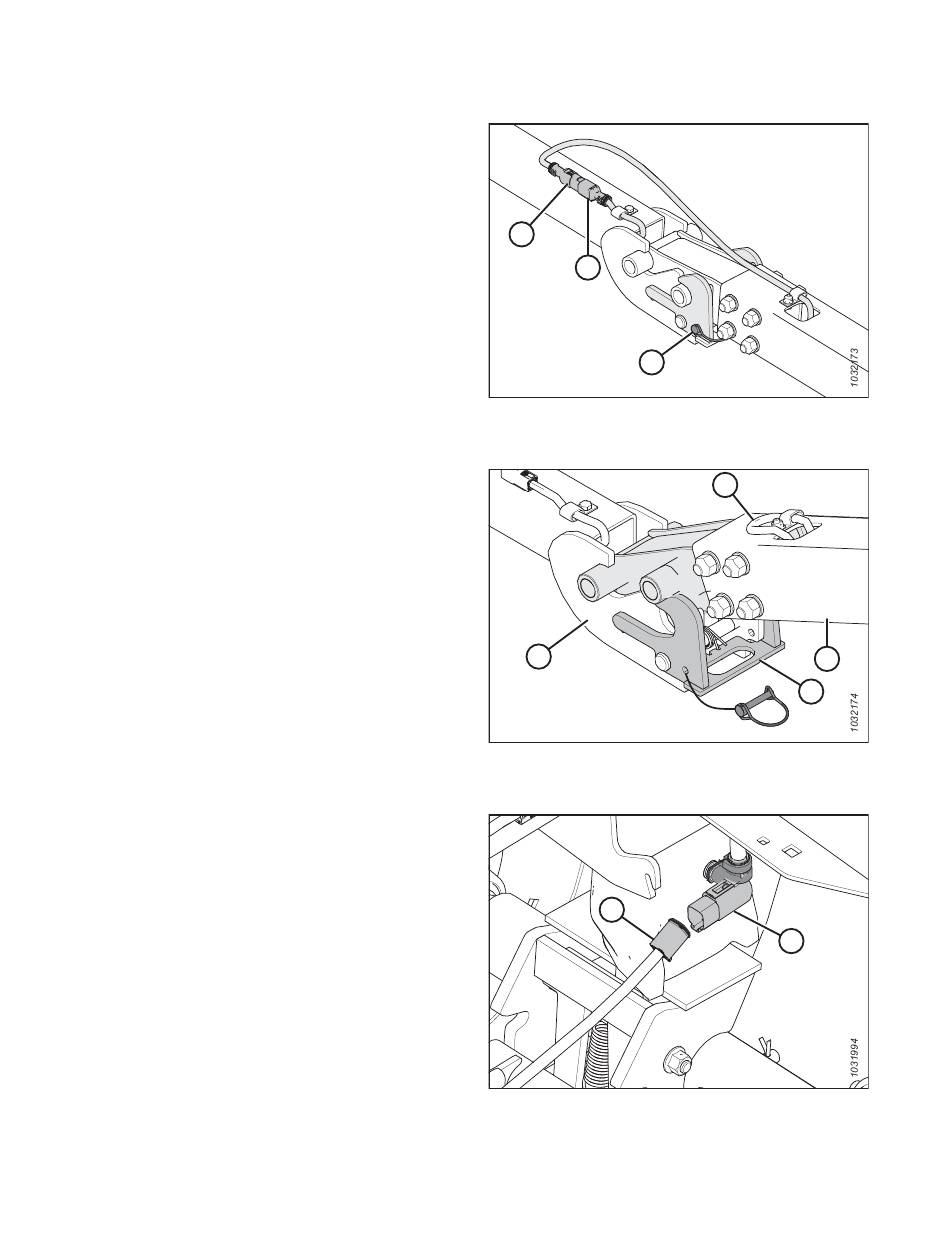

Figure 3.340: Barre de remorquage/Extension de
harnais
D
Figure 3.341: Barre de remorquage/Articulation de
l'extension
Figure 3.342: Connexion électrique de la barre de
remorquage
264
C
A
A
C
B
B
Révision A
