9. Placez le doigt de la vis (A) à l'intérieur du tambour. Insérez
le doigt de la vis (A) vers le haut par le bas du guide (B) et
insérez l'autre extrémité dans le support (C).
10. Fixez le doigt en insérant la goupille (D) dans le support.
Assurez-vous que l'extrémité ronde (le côté en forme de S)
de la goupille fait face au côté de la chaîne d'entraînement
de la vis.
IMPORTANT:
Positionnez la goupille comme décrit dans cette étape pour
éviter qu'elle ne tombe pendant le fonctionnement. Si des
doigts sont perdus, il se peut que la plateforme ne puisse
pas alimenter correctement la moissonneuse-batteuse. En
outre, les doigts qui tombent dans le tambour peuvent
endommager les composants internes.
NOTE:
Assurez-vous que l'extrémité fermée de la goupille pointe
dans le sens de la rotation de la vis.
11. Fixez le capot d'accès (B) en place à l'aide des boulons (A).
Serrez les boulons à 9 Nm (80 po-lbf).
NOTE:
Les boulons (A) sont munis d'une pièce de blocage du
filetage qui s'usera si les boulons sont retirés. Si les
boulons (A) sont réinstallés, appliquez du frein-filet de
résistance moyenne (Loctite
filets des boulons avant l'installation.
Contrôle de la synchronisation des doigts de la vis
La vis d'alimentation présente des doigts qui se déploient et se rétractent pour entraîner les récoltes dans le convoyeur de
la moissonneuse-batteuse. Cette procédure détermine l'emplacement des doigts lorsqu'ils sont complètement déployés à
partir de la vis.
DANGER
Pour éviter toute blessure ou même la mort du fait du démarrage intempestif ou de la chute de la machine levée,
coupez toujours le moteur et retirez la clé avant de quitter le poste de conduite, et enclenchez les supports de sécurité
avant toute intervention sous la machine.
AVERTISSEMENT
Assurez-vous qu'il n'y a personne dans la zone.
1. Démarrez le moteur.
2. Levez complètement le rabatteur.
262403
MAINTENANCE ET ENTRETIEN
MC
243 ou équivalent) sur les

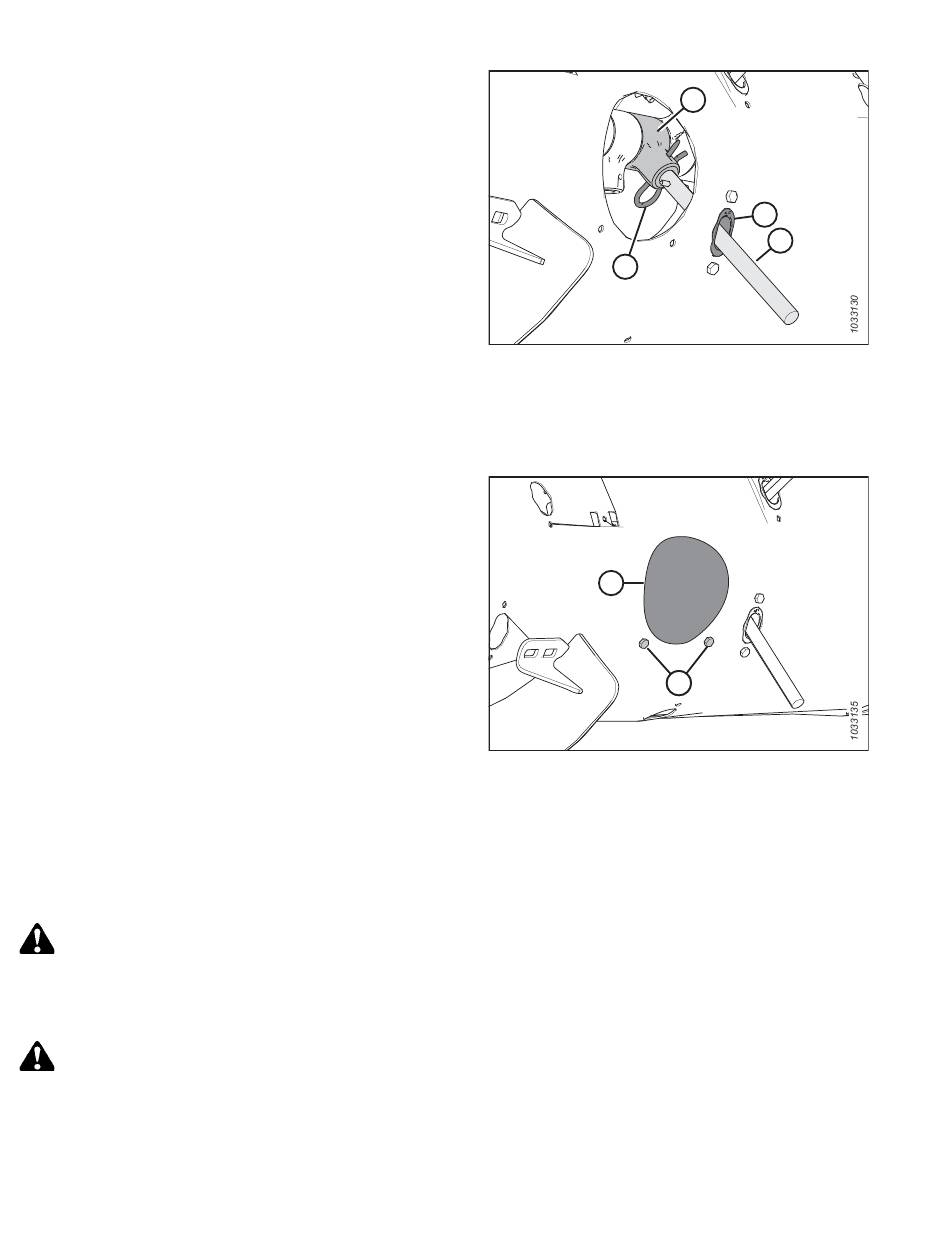

Figure 4.106: Doigt de la vis
B
Figure 4.107: Couvercle d'accès à la vis
352
C
B
A
D
A A
Révision A
