4. Enfoncez de nouveau l'embout de graissage (A) dans la
protection.
5. Assemblez la transmission.
IMPORTANT:
Les cannelures sont conçues pour aligner les universaux.
Alignez la soudure (A) avec la cannelure manquante (B) lors
de l'assemblage. Le non-alignement des moitiés de l'arbre
peut provoquer des vibrations excessives et des
défaillances de la vis d'alimentation ou du boîtier de
vitesses.
6. Placez l'extrémité du boîtier de transmission de la
moissonneuse-batteuse sur le support de rangement (B) de
la prise de force (PDF). Tirez à nouveau le collier (A) sur la
transmission et glissez la transmission sur le support
jusqu'à ce que la fourche de transmission (C) se verrouille
sur le support. Libérez le collier (A) et fixez l'attache (D).
262403
MAINTENANCE ET ENTRETIEN

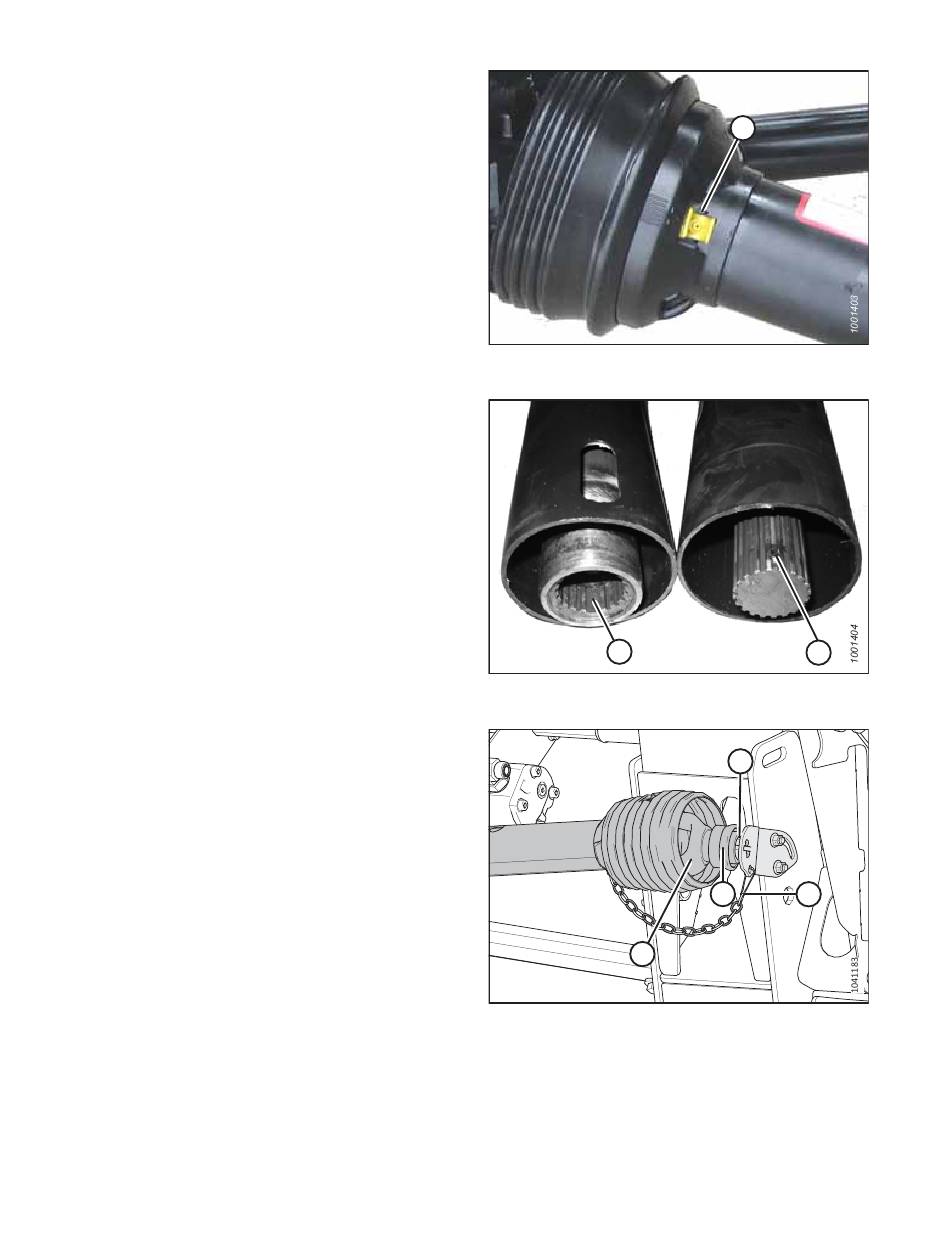

Figure 4.58: Protection de transmission
Figure 4.59: Transmission
Figure 4.60: Moissonneuse-batteuse, extrémité de la
transmission
