4 Închideţi ventilul de joasă presiune (Lo) al distribuitorului
manometrului şi opriţi pompa de vid.
Lăsaţi în această stare timp de 4-5 minute şi verificaţi ca acul
manometrului să rămână într-o poziţie neschimbată.
NOTĂ Dacă acul manometrului se mişcă, aceasta poate
indica prezenţa umidităţii sau a unor scăpări la
piesele de racordare. Repetaţi treptele 2 - 4 după
verificarea tuturor pieselor de interconectare şi
slăbirea uşoară şi strângerea din nou a piuliţelor.
5 Scoateţi capacele ventilelor de închidere lichid şi de închidere
gaz.
6 Rotiţi tija ventilului de închidere lichid cu 90 grade în sens opus
acelor de ceasornic cu o cheie hexagonală pentru a deschide
ventilul.
Închideţi-l după 5 secunde şi depistaţi scăpările de gaz.
Depistaţi cu apă cu săpun scăpările de gaz la îmbinarea
mandrinată a unităţii interioare, la cea a unităţii exterioare şi la
tijele ventilelor.
După terminarea verificării ştergeţi pentru a îndepărta apa cu
săpun.
7 Deconectaţi furtunul de încărcare de la orificiul pentru întreţinere
al ventilului de închidere gaz, apoi deschideţi complet ventilele
de închidere lichid şi gaz.
Nu încercaţi să rotiţi tija ventilului dincolo de capătul cursei.
8 Strângeţi clapetele ventilelor şi capacele orificiilor pentru între-
ţinerea ventilelor de închidere lichid şi gaz cu o cheie dinamo-
metrică la cuplurile specificate. A se vedea "Racordarea
tubulaturii agentului frigorific la unitatea exterioară" la pagina 4
pentru detalii.
Încărcarea agentului frigorific
Această unitate exterioară este încărcată în fabrică.
Informaţii importante privind agentul frigorific utilizat
Acest produs conţine gaze fluorurate cu efect de seră cuprinse în
Protocolul de la Kyoto. Nu purjaţi gazele în atmosferă.
Tipul de agent frigorific: R410A
(1)
Valoarea GWP : 1975
(1)
GWP = potenţial de încălzire globală

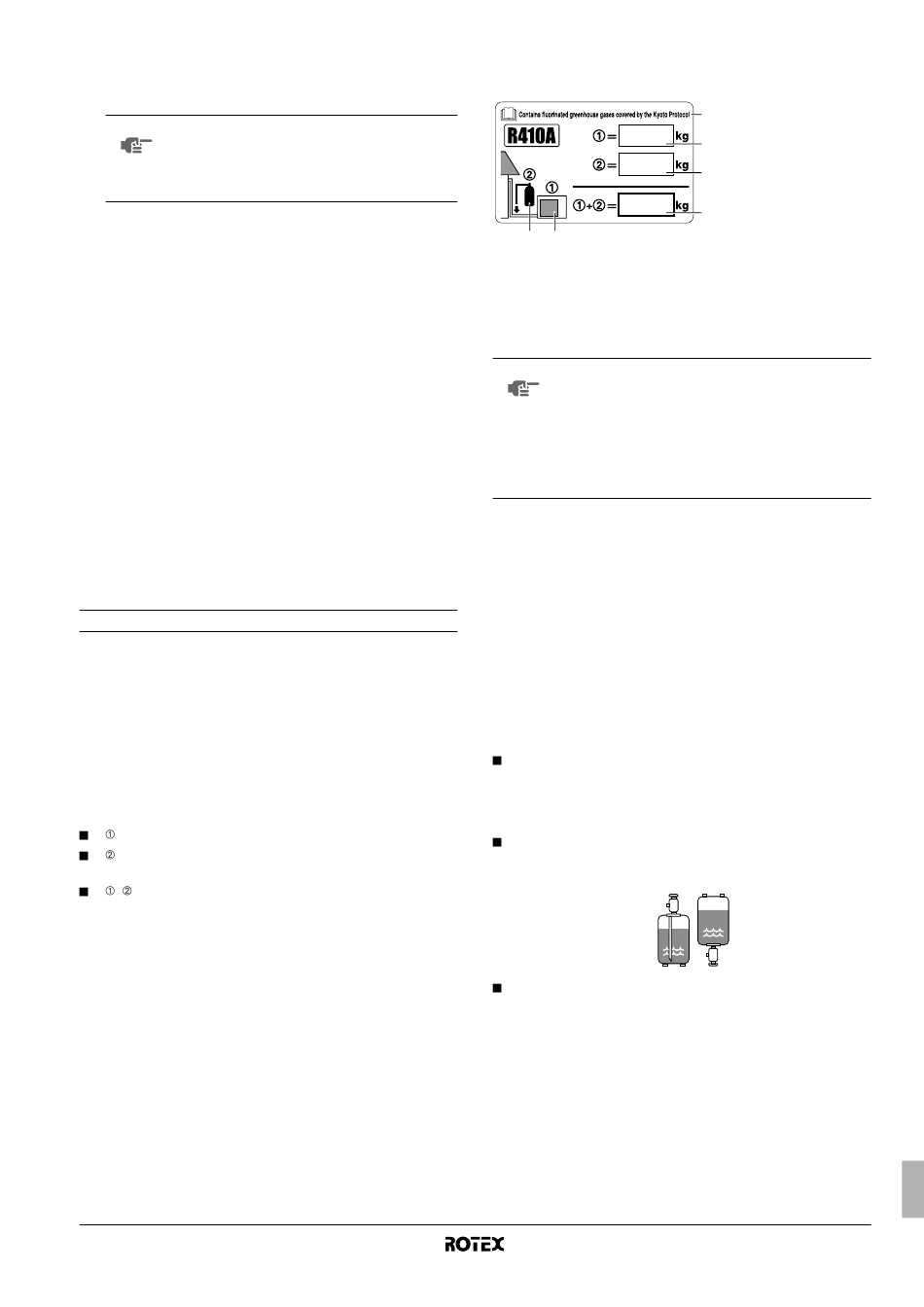

Vă rugăm să completaţi cu cerneală neradiabilă,
încărcătura de agent frigorific din fabrică a produsului,
cantitatea suplimentară de agent frigorific încărcat la faţa
locului şi
+ încărcătura totală de agent frigorific
pe eticheta de gaz fluorurat cu efect de seră furnizat cu produsul.
RRHQ006~008ADV3(8)
Unitate exterioară pentru pompă termică aer la apă
4PW52843-1
Eticheta completată trebuie lipită pe interiorul produsului şi în
apropiere de orificiul de încărcare al produsului (de ex., pe interiorul
capacului pentru deservire).
6 5
NOTĂ Aplicarea naţională a reglementării UE la anumite
gaze fluorurate cu efect de seră poate cere utilizarea
limbii naţionale oficiale corespunzătoare pe unitate.
Prin urmare se asigură împreună cu unitatea o
etichetă suplimentară de gaz fluorurat cu efect de seră
în mai multe limbi.
Instrucţiunile de lipire sunt ilustrate pe dosul acelei
etichete.
Reîncărcarea
În cazul în care este necesară reîncărcarea, consultaţi placa de
identificare a unităţii. Placa de identificare specifică tipul de agent
frigorific şi cantitatea necesară.
Încărcarea de agent frigorific suplimentar
Dacă lungimea totală a tubulaturii de agent frigorific depăşeşte 10 m,
încărcaţi suplimentar cu 20 g de agent frigorific (R410A) pentru
fiecare metru suplimentar de tubulatură.
Determinaţi greutatea de agent frigorific ce urmează fi încărcat
suplimentar şi notaţi cantitatea pe eticheta de service de pe faţa
posterioară a capacului ventilului de închidere.
Precauţii la adăugarea R410A
Aveţi grijă să încărcaţi cantitatea specificată de agent frigorific în
stare lichidă în conducta de lichid.
Întrucât agentul frigorific este un amestec, adăugarea sa în stare
gazoasă poate cauza modificarea compoziţiei agentului
frigorific, împiedicând exploatarea normală.
Înainte de încărcare verificaţi dacă butelia de agent frigorific este
echipată sau nu cu tub de sifon (butelia trebuie inscripţionată cu
"sifon de umplere cu lichid ataşat" sau ceva similar).
Încărcaţi agentul
frigorific cu butelia în
poziţie verticală.
Aveţi grijă să utilizaţi scule exclusiv pentru R410A pentru a
asigura rezistenţa necesară faţă de presiune şi pentru a
împiedica pătrunderea materialelor străine în sistem.
1 Încărcătura de agent
4
frigorific din fabrică a
produsului:
1
a se vedea placa de
identificare a unităţii
2
2 Cantitatea suplimentară
de agent frigorific
încărcat la faţa locului
3
3 Încărcătura totală de
agent frigorific
4 Conţine gaze fluorurate
cu efect de seră cuprinse
în Protocolul de la Kyoto
5 Unitate exterioară
6 Butelie de agent frigorific
şi distribuitor pentru
încărcare
Încărcaţi agentul
frigorific cu butelia cu
capul în jos.
