22. Enlevez les boulons (A) du support du bras du rabatteur au
niveau de la tôle d'extrémité et retirez le support. Répétez
de l'autre côté.
23. Enlevez les boulons et les étiquettes (A) des entretoises qui
verrouillent la position avant-arrière du rabatteur au niveau
des bras extérieurs du rabatteur.
214929
ASSEMBLAGE DE LA PLATEFORME ET MODULE DE FLOTTEMENT

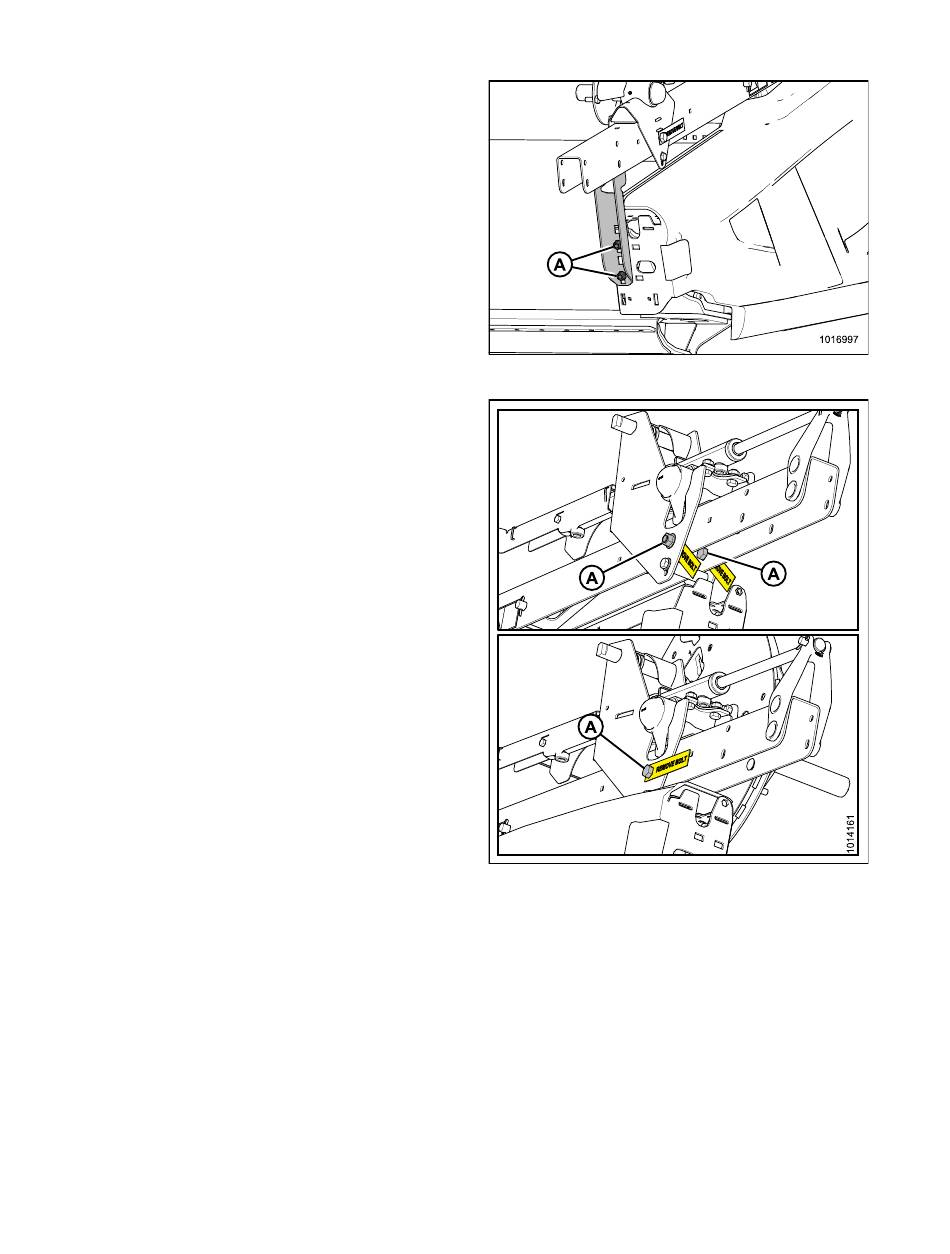

Figure 3.12: Support extérieur de bras de rabatteur
Figure 3.13: Bras droit du rabatteur
Image du haut – rabatteur simple
Image du bas – rabatteur double
