2. Déplacez les poignées à ressort (A) vers le bas en position
DÉVERROUILLÉE.
3. Levez la plateforme et placez deux blocs (A) de 150 mm
(6 po) sous la barre de coupe, juste à l'intérieur des points
de flexion d'aile.
4. Abaissez complètement la plateforme pour lui permettre de
se plier en mode froncement complet.
5. Réglez la position avant-arrière à la position du milieu 5 sur
l'autocollant de position avant-arrière (A).
6. Abaissez complètement le rabatteur.
7. Coupez le moteur et retirez la clé du contact.
214929
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
133

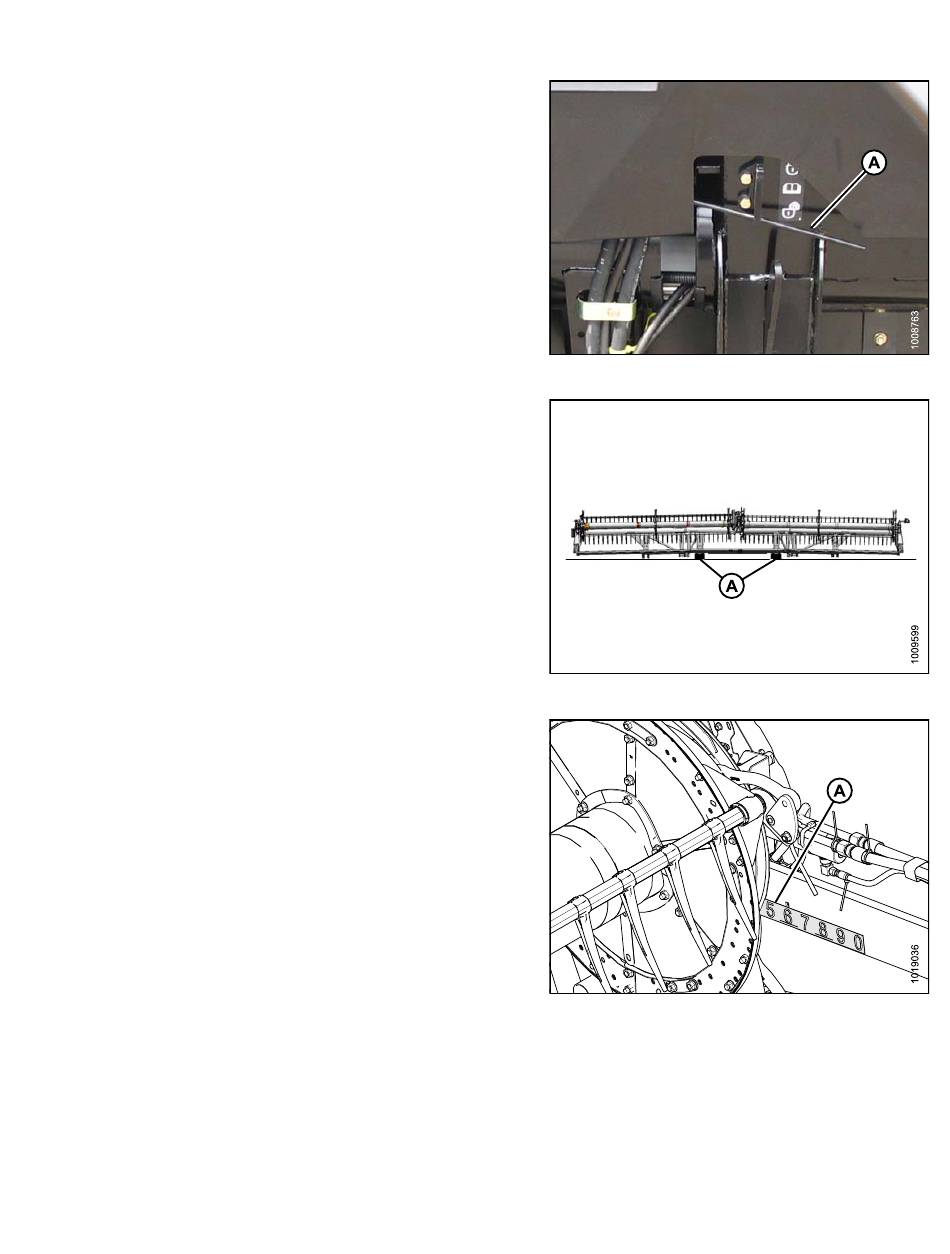

Figure 6.50: Verrou de l'aile en position déverrouillée
® ®
Figure 6.51: FlexDraper
Emplacements des blocs
Figure 6.52: Position avant-arrière
Révision A
