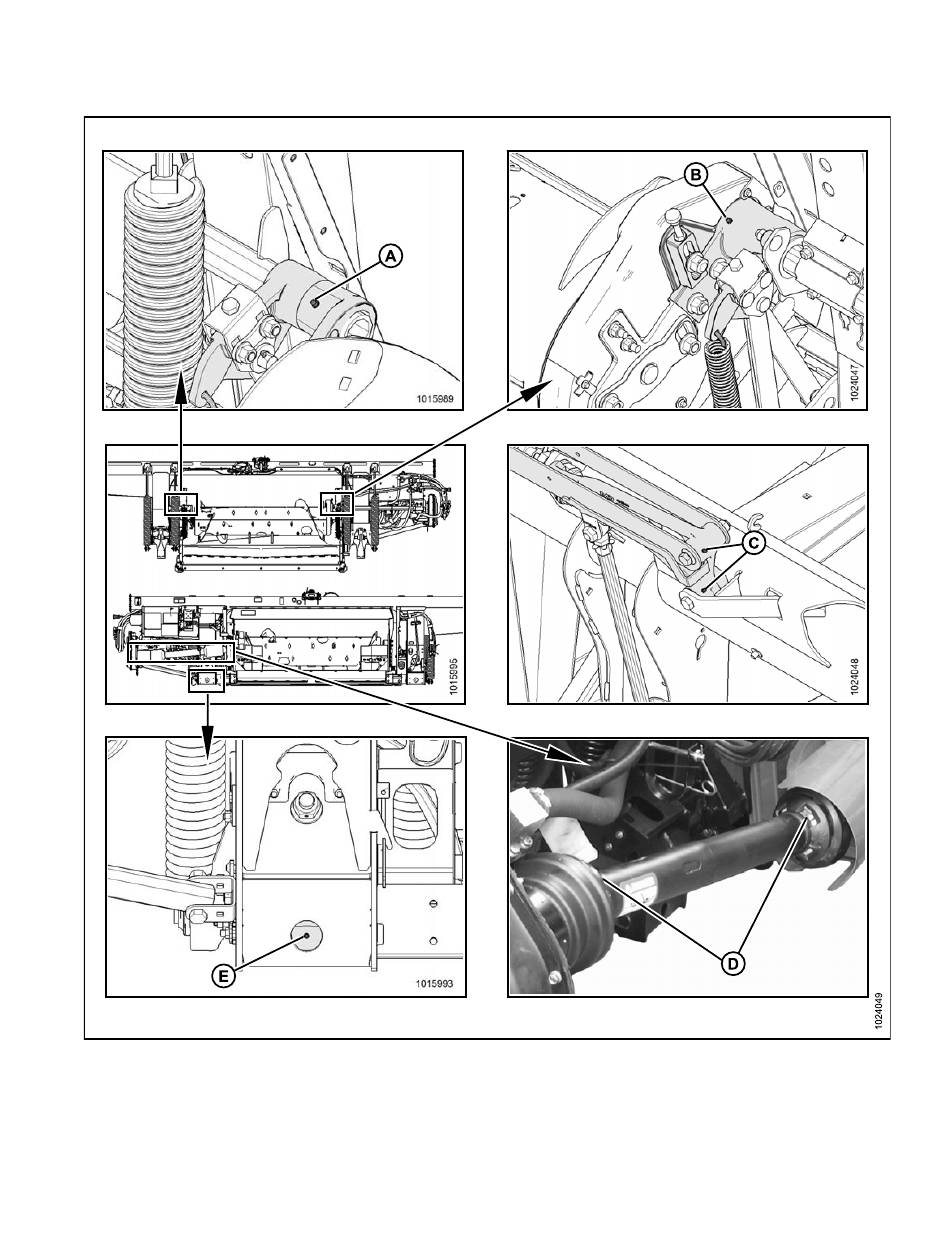

Figure 6.72: Pivot de flottement, protection de la prise de force, articulation flexible et pivot de la vis d'alimentation
A – Pivot de la vis d'alimentation (premier endroit)
D – Protection de la prise de force (deux endroits)
214929
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
B – Pivot de la vis d'alimentation (second endroit)
E – Pivot de flottement (deux endroits)
147
C – Articulation flexible (deux endroits) (des deux côtés)
Révision A
