3. Utilisez l'écran de la moissonneuse-batteuse ou un
voltmètre (si vous mesurez le capteur manuellement) pour
mesurer la plage de tension Y. Reportez-vous au tableau
8.1, page 325
pour connaître les exigences de plage.
4. Si vous utilisez un voltmètre, mesurez la tension entre les
fils de masse (broche 2) et de signal (broche 3) au niveau du
capteur de hauteur du rabatteur (B).
5. Coupez le moteur et retirez la clé.
6. Réglez la longueur de la tige filetée (A) pour modifier la
plage de tension Y.
7. Répétez le contrôle et l'ajustement jusqu'à ce que la plage
de tension Y se situe dans la plage spécifiée.
8. Démarrez le moteur et relevez complètement le rabatteur.
9. Utilisez l'écran de la moissonneuse-batteuse ou un
voltmètre (si vous mesurez le capteur manuellement) pour
mesurer la plage de tension X. Reportez-vous au tableau
8.1, page 325
pour connaître les exigences de plage.
10. Si vous utilisez un voltmètre, mesurez la tension entre les
fils de masse (broche 2) et de signal (broche 3) au niveau du
capteur de hauteur du rabatteur (A).
11. Coupez le moteur et retirez la clé.
12. Desserrez deux écrous hexagonaux M5 (B) et tournez le
capteur (A) pour atteindre la plage de tension X.
13. Répétez le contrôle et l'ajustement jusqu'à ce que la plage
de tension X se situe dans la plage spécifiée.
14. Démarrez le moteur et abaissez complètement le rabatteur.
15. Vérifiez à nouveau la plage de tension Y et assurez-vous
qu'elle se situe toujours dans la plage spécifiée. Ajustez si
nécessaire.
214929
INSTALLATION DU CAPTEUR DE HAUTEUR DU RABATTEUR

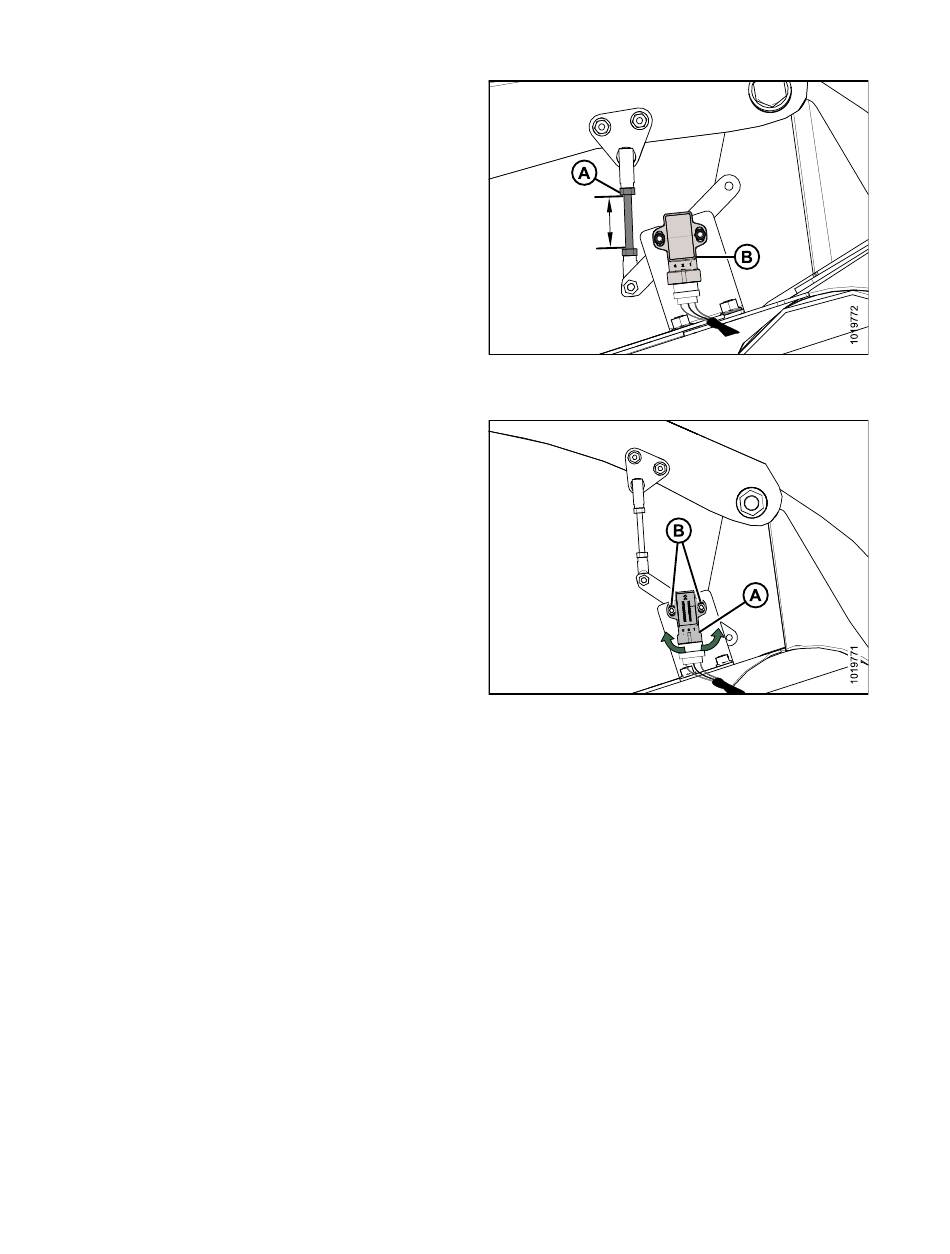

Figure 8.1: Capteur de hauteur du rabatteur – Bras
droit du rabatteur (Rabatteur en bas)
Figure 8.2: Capteur de hauteur du rabatteur – Bras
droit du rabatteur (Rabatteur en haut)
326
Révision A
