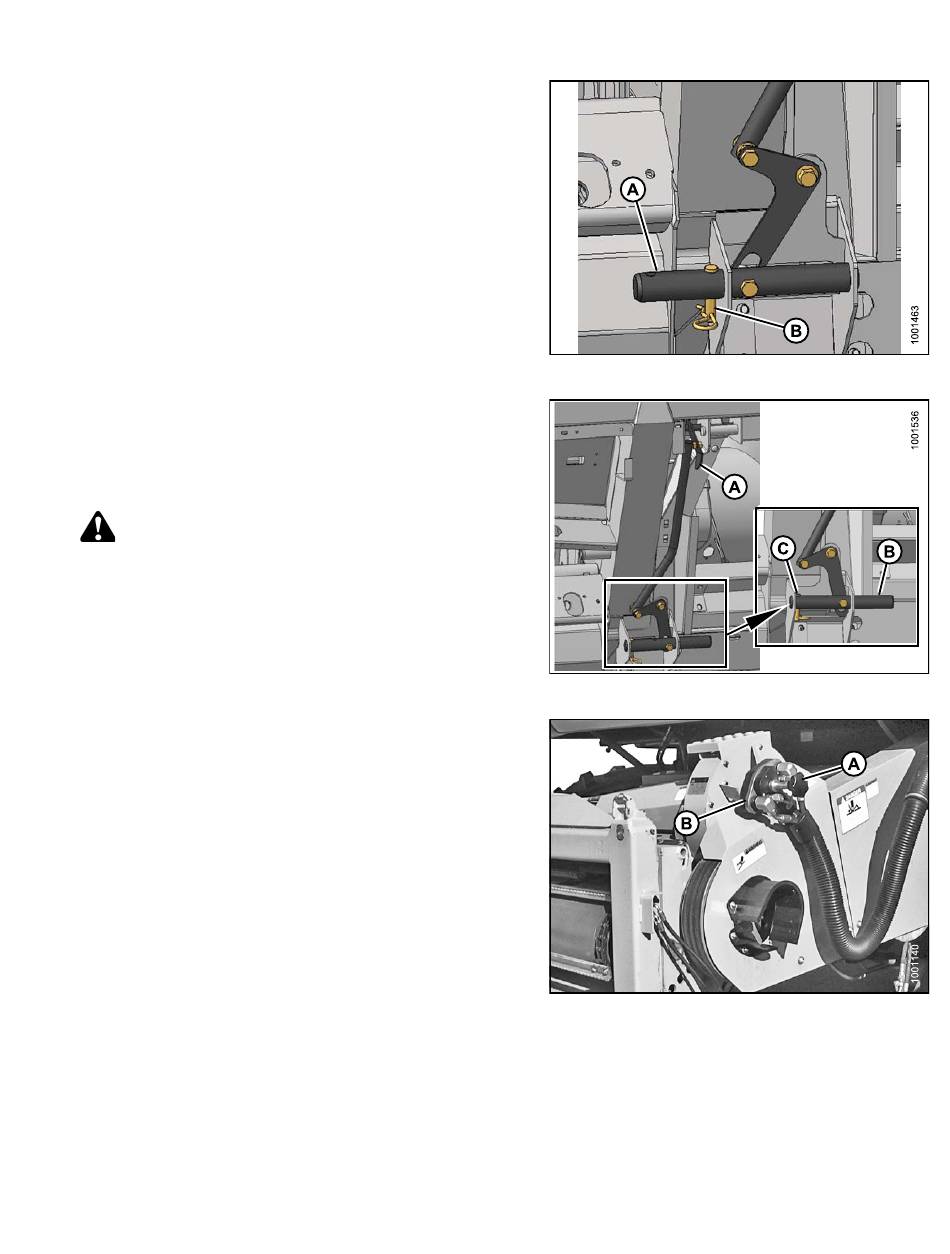

5. Enlevez la goupille de verrouillage (B) de la broche (A) du
module de flottement.
6. Baissez la poignée (A) pour enclencher les goupilles (B) du
module de flottement dans le convoyeur. Réinsérez la
goupille de verrouillage (C) et fixez-la avec l'épingle.
7. Retirez les blocs du dessous de la barre de coupe.
ATTENTION
Ne démarrez ni ne déplacez jamais la machine tant que vous
n'êtes pas sûr que personne ne se trouve à proximité.
8. Démarrez le moteur et abaissez la plateforme.
9. Coupez le moteur et retirez la clé du contact.
10. Dévissez la poignée (A) du coupleur de la moissonneuse-
batteuse (B) pour dégager le coupleur de la prise de la
moissonneuse-batteuse, puis nettoyez le coupleur.
214929
ATTELAGE DE LA PLATEFORME À LA MOISSONNEUSE-BATTEUSE
Figure 5.62: Goupilles de verrouillage
Figure 5.63: Enclenchement des goupilles
Figure 5.64: Coupleur de la moissonneuse-batteuse
89
Révision A
