11. Installez deux spires à vis (A) sur le côté gauche comme
indiqué et fixez chaque spire avec six boulons à tête de
carrosserie (MD no 136178) et six écrous (MD no 135799)
aux emplacements (B).
IMPORTANT:
Les têtes de boulons doivent être installées à l'intérieur de
la vis d'alimentation pour éviter d'endommager les
composants internes.
12. Serrez tous les écrous et boulons à 47 Nm (35 pi-lb) pour
éliminer toute déformation de la spire, puis resserrez-les à
58-64 Nm (43-47 pi-lb).
13. Installez le bouchon de la fente de spire (C)
(MD no 213084) depuis l'intérieur de la vis et fixez-le avec
un boulon à tête hexagonale M6 (MD no 252703) et un
écrou en T (MD no 197263). Répétez la procédure pour
l'autre emplacement de montage de spire utilisé pour
monter la spire précédente à l'étape
14. Retirez les doigts supplémentaires de la vis. Un total de 18 doigts est recommandé pour cette configuration. Reportez-
vous au
4.2.11 Retrait des doigts de la vis d'alimentation, page
4.2.4 Conversion à partir de la configuration Ultra-étroite à la configuration Étroite
Les configurations Ultra-étroite et Étroite du transporteur à vis
sont indiquées à droite. Les spires existantes (A) sont retirées du
transporteur à vis lors du passage à la configuration Étroite.
1. Si nécessaire, pour améliorer l'accès et faciliter l'installation, retirez le module de flottement de la moissonneuse-
batteuse. Pour des instructions, reportez-vous au manuel d'opérateur ou technique de la plateforme.
214929
INSTALLATIONMODULE DE FLOTTEMENT
3, page
41.
42

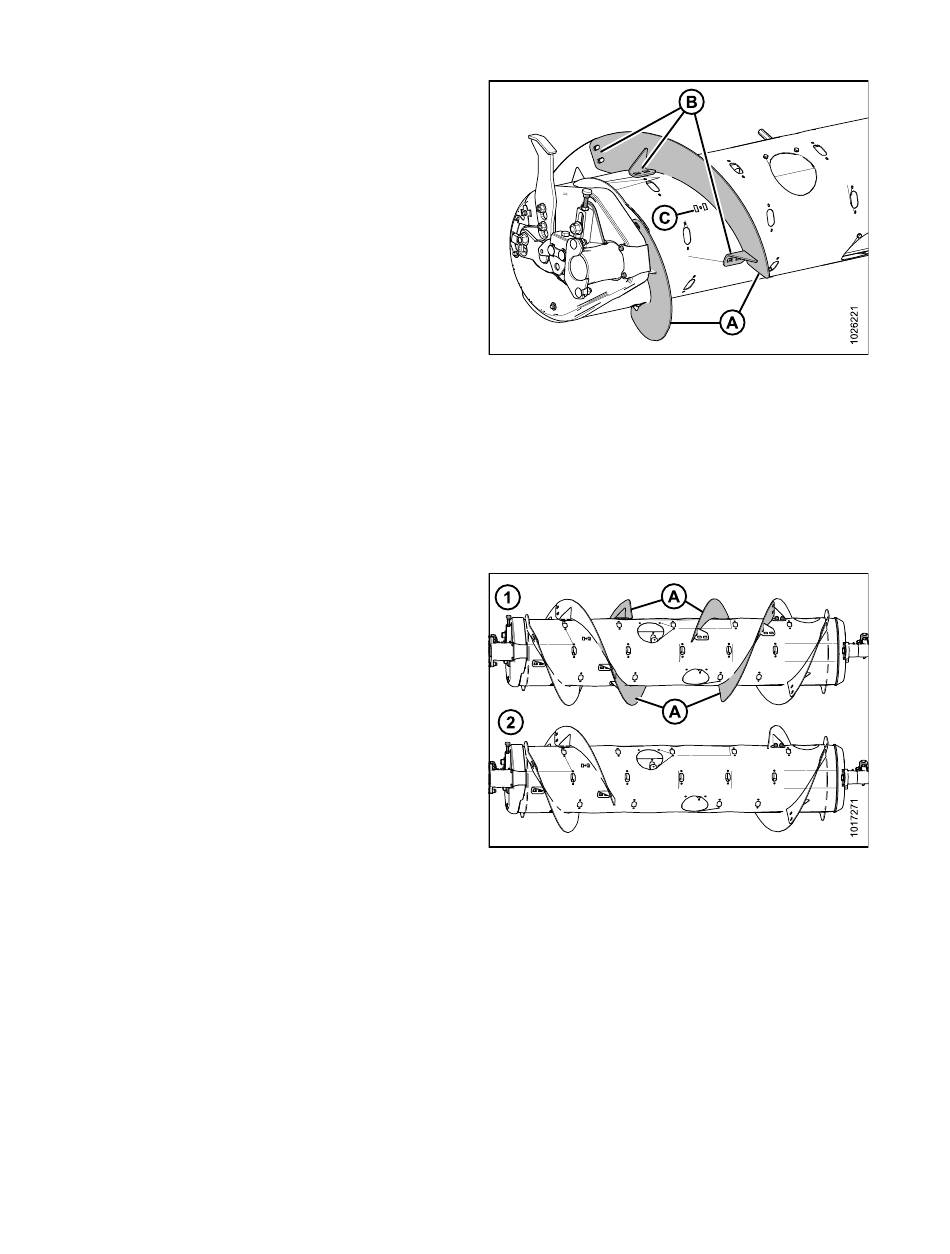

Figure 4.25: Configuration Étroite (côté gauche)
56.
Figure 4.26: Configurations de la vis
d'alimentation (Vue arrière)
1 - Configuration Ultra-étroite
2 - Configuration Étroite
